Anschlussbeispiele
9.4.2

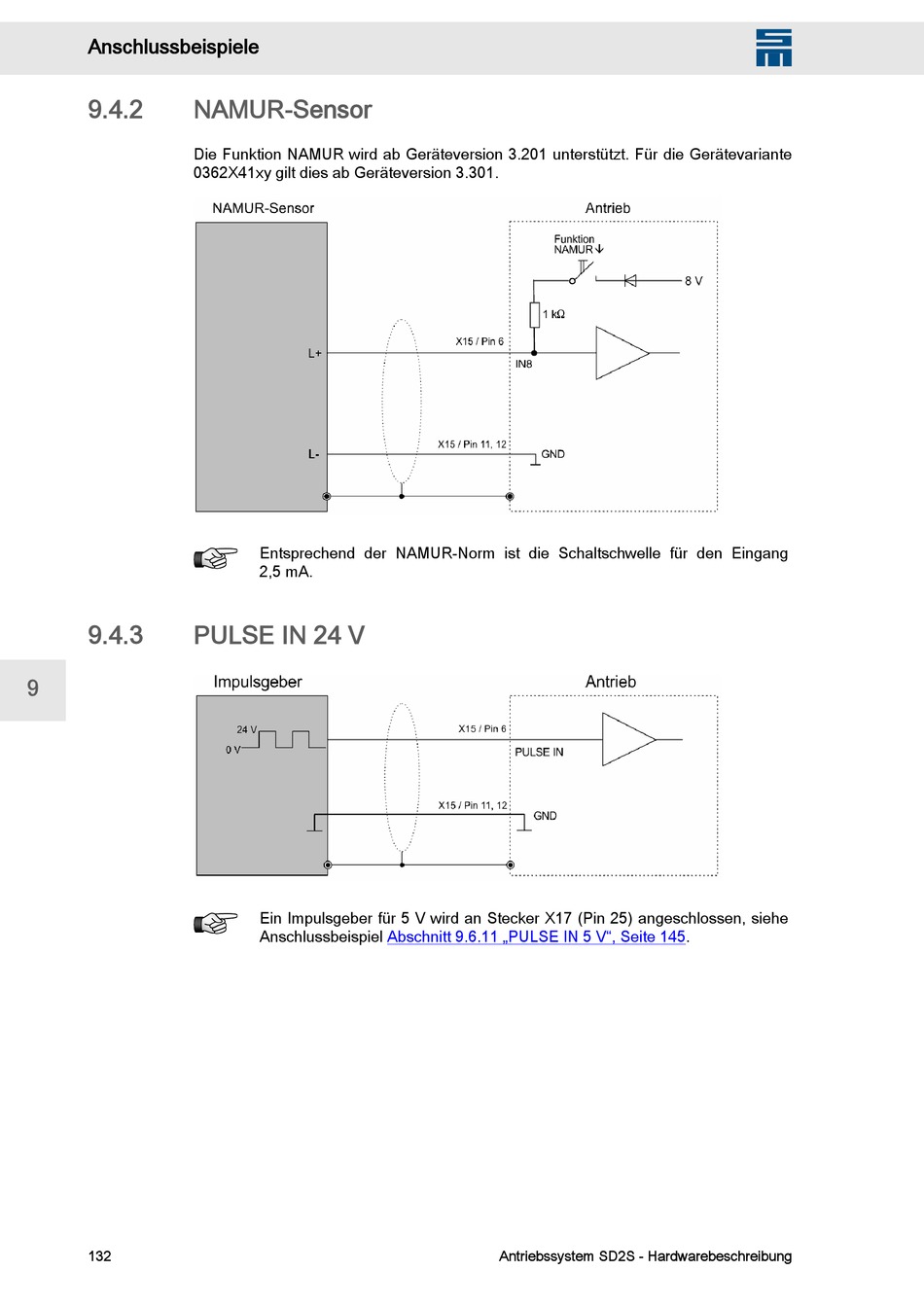

NAMUR-Sensor
Die Funktion NAMUR wird ab Geräteversion 3.201 unterstützt. Für die Gerätevariante
0362X41xy gilt dies ab Geräteversion 3.301.
9.4.3
PULSE IN 24 V
9
132
Entsprechend der NAMUR-Norm ist die Schaltschwelle für den Eingang
2,5 mA.
Ein Impulsgeber für 5 V wird an Stecker X17 (Pin 25) angeschlossen, siehe
Anschlussbeispiel
Abschnitt 9.6.11 „PULSE IN 5 V", Seite
145.
Antriebssystem SD2S - Hardwarebeschreibung
