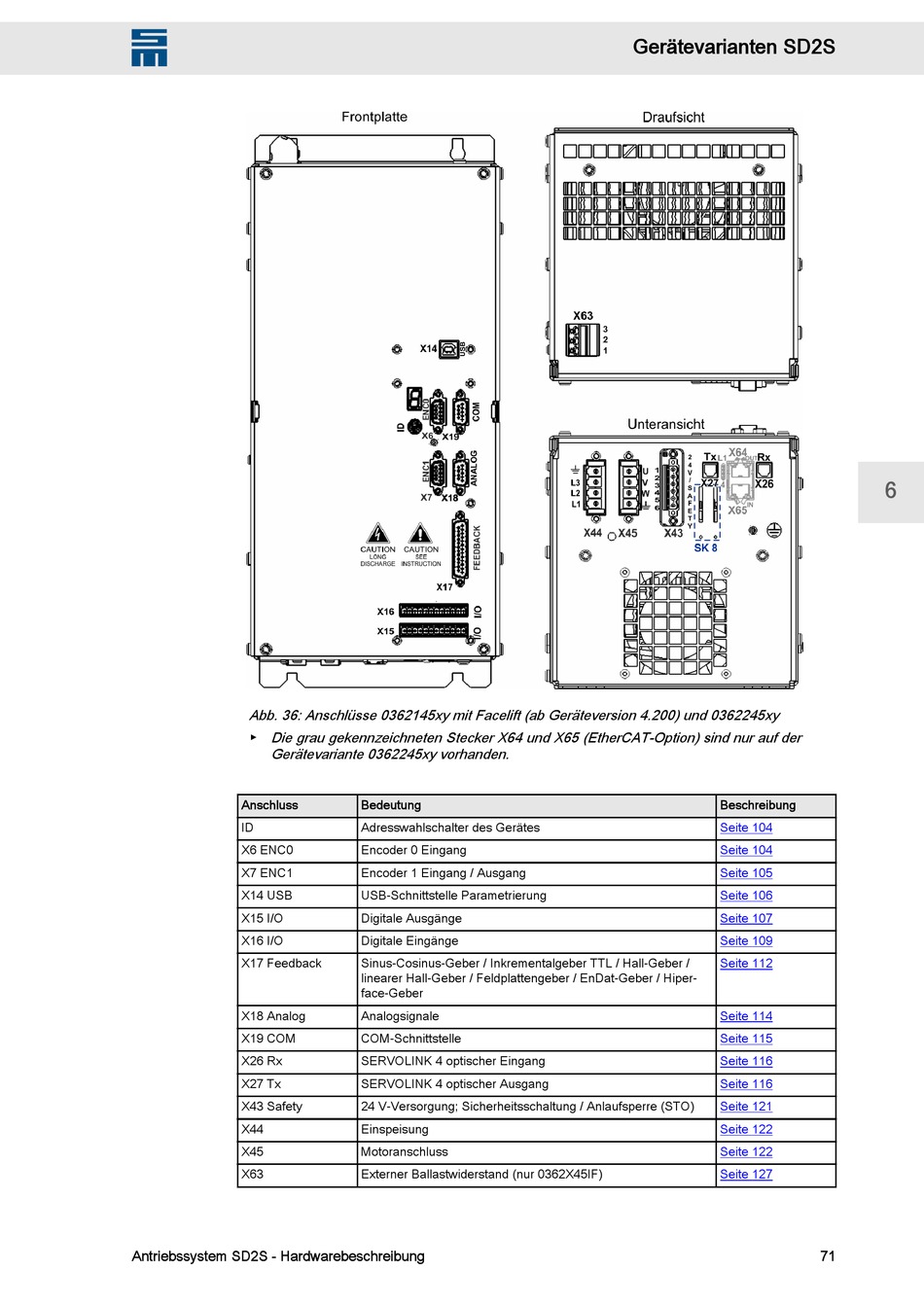

Abb. 36: Anschlüsse 0362145xy mit Facelift (ab Geräteversion 4.200) und 0362245xy
Die grau gekennzeichneten Stecker X64 und X65 (EtherCAT-Option) sind nur auf der
▶
Gerätevariante 0362245xy vorhanden.
Anschluss
ID
X6 ENC0
X7 ENC1
X14 USB
X15 I/O
X16 I/O
X17 Feedback
X18 Analog
X19 COM
X26 Rx
X27 Tx
X43 Safety
X44
X45
X63
Antriebssystem SD2S - Hardwarebeschreibung
Bedeutung
Adresswahlschalter des Gerätes
Encoder 0 Eingang
Encoder 1 Eingang / Ausgang
USB-Schnittstelle Parametrierung
Digitale Ausgänge
Digitale Eingänge
Sinus-Cosinus-Geber / Inkrementalgeber TTL / Hall-Geber /
linearer Hall-Geber / Feldplattengeber / EnDat-Geber / Hiper‐
face-Geber
Analogsignale
COM-Schnittstelle
SERVOLINK 4 optischer Eingang
SERVOLINK 4 optischer Ausgang
24 V-Versorgung; Sicherheitsschaltung / Anlaufsperre (STO)
Einspeisung
Motoranschluss
Externer Ballastwiderstand (nur 0362X45IF)
Gerätevarianten SD2S
Beschreibung
Seite 104
Seite 104
Seite 105
Seite 106
Seite 107
Seite 109
Seite 112
Seite 114
Seite 115
Seite 116
Seite 116
Seite 121
Seite 122
Seite 122
Seite 127
