W
Anschluss
X41
X64 OUT
X65 IN
SK 14/20
(1)
Dieser Anschluss ist bei älteren Geräten nicht vorhanden.
Die
0362120xC (Artikel-Nr. 322 99 545), 0362X40xA/0362120xA (Artikel-Nr.
322 99 548), 0362X40EF (Artikel-Nr. 322 99 546) sind bei SIEB & MEYER
erhältlich.
6.2 Kompaktgerät 0362X41xy / 0362121xy
Merkmale der SD2S-Gerätevariante 0362X41xy/0362121xy:
▶ integriertes Leistungsnetzteil, 1- oder 3-phasige Einspeisung
▶ Sicherheitsschaltung
▶ für hohe Leistungen ausgelegt
▶ 0362X41xy: Standardausführung mit Schnittstellen für Messsysteme
─ 0362141xy = ohne Feldbusschnittstelle
─ 0362241xy = mit EtherCAT-Schnittstelle
▶ 0362121xy: Light-Ausführung ohne Schnittstellen für Messsysteme

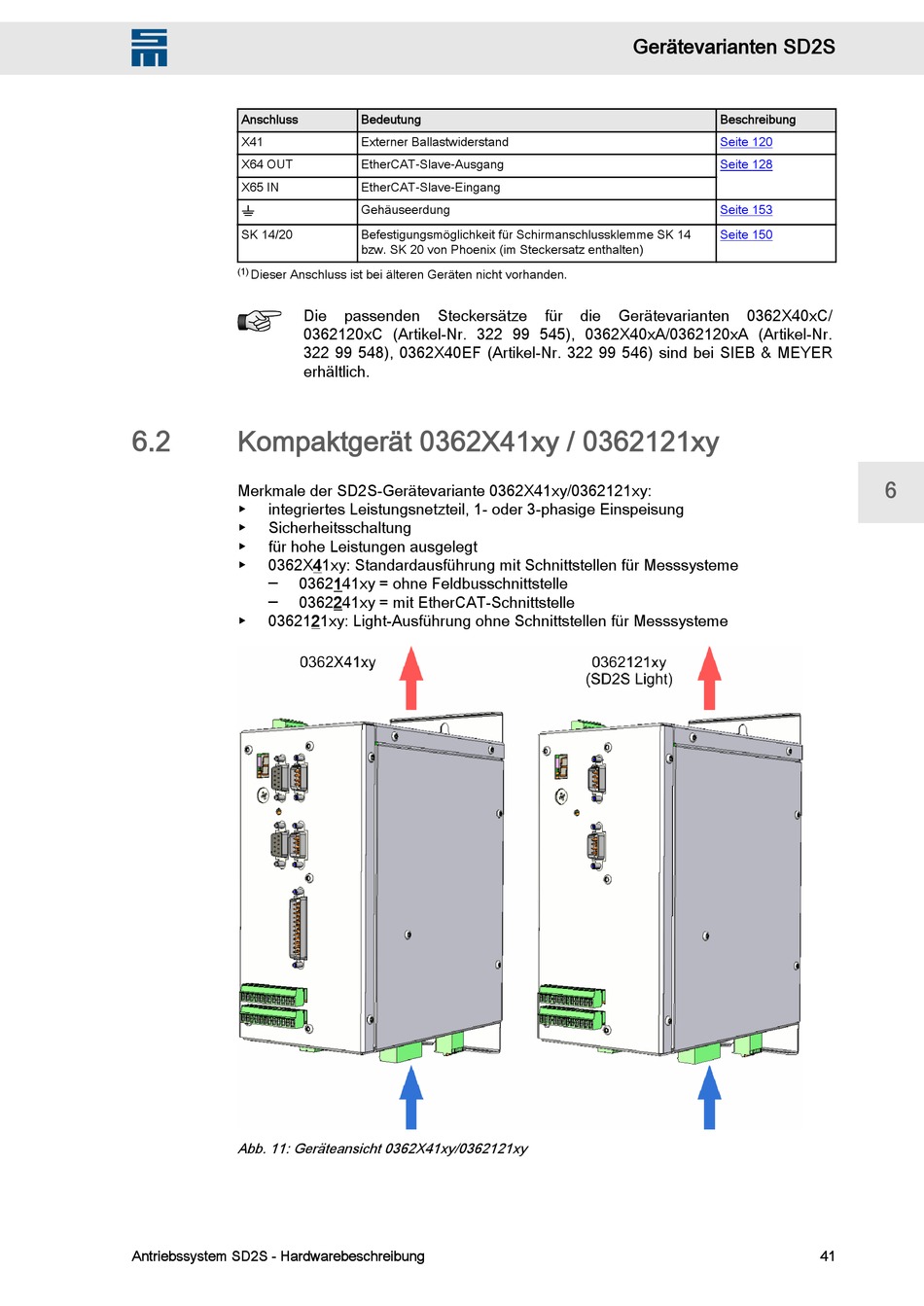

Abb. 11: Geräteansicht 0362X41xy/0362121xy
Antriebssystem SD2S - Hardwarebeschreibung
Bedeutung
Externer Ballastwiderstand
EtherCAT-Slave-Ausgang
EtherCAT-Slave-Eingang
Gehäuseerdung
Befestigungsmöglichkeit für Schirmanschlussklemme SK 14
bzw. SK 20 von Phoenix (im Steckersatz enthalten)
passenden Steckersätze
Gerätevarianten SD2S
für die Gerätevarianten
Beschreibung
Seite 120
Seite 128
Seite 153
Seite 150
0362X40xC/
