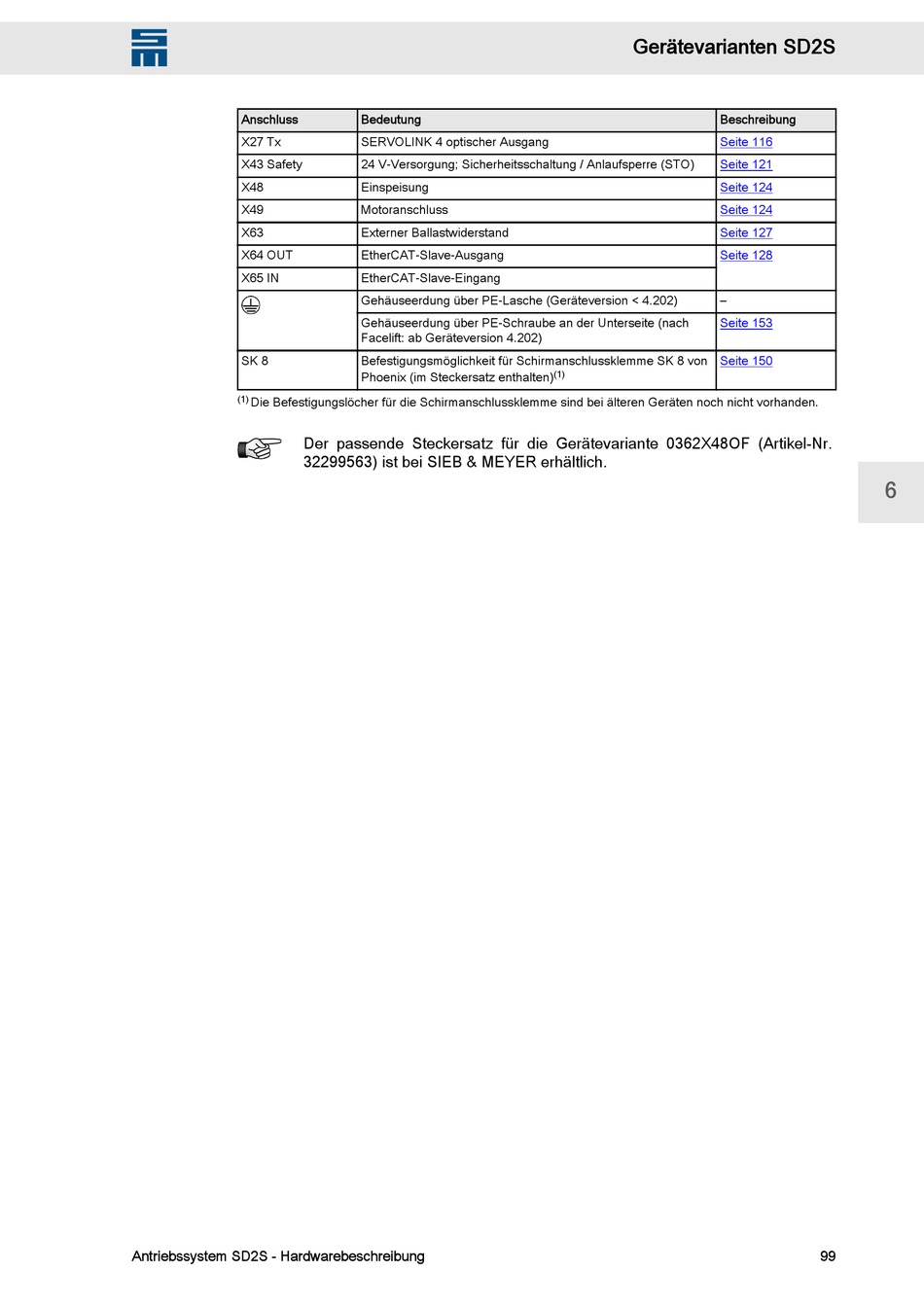

SIEB & MEYER SD2S Hardware-Beschreibung Seite 99

W
Anschluss
X27 Tx
X43 Safety
X48
X49
X63
X64 OUT
X65 IN
SK 8
(1)
Die Befestigungslöcher für die Schirmanschlussklemme sind bei älteren Geräten noch nicht vorhanden.
Der passende Steckersatz für die Gerätevariante 0362X48OF (Artikel-Nr.
32299563) ist bei SIEB & MEYER erhältlich.
Antriebssystem SD2S - Hardwarebeschreibung
Bedeutung
SERVOLINK 4 optischer Ausgang
24 V-Versorgung; Sicherheitsschaltung / Anlaufsperre (STO)
Einspeisung
Motoranschluss
Externer Ballastwiderstand
EtherCAT-Slave-Ausgang
EtherCAT-Slave-Eingang
Gehäuseerdung über PE-Lasche (Geräteversion < 4.202)
Gehäuseerdung über PE-Schraube an der Unterseite (nach
Facelift: ab Geräteversion 4.202)
Befestigungsmöglichkeit für Schirmanschlussklemme SK 8 von
Phoenix (im Steckersatz enthalten)
Gerätevarianten SD2S
Beschreibung
Seite 116
Seite 121
Seite 124
Seite 124
Seite 127
Seite 128
–
Seite 153
Seite 150
(1)
6
99
