W
─ 0362121xy/0362X41xy (480 V): 2,5 bis 4 mm²
─ 0362121xy/0362X41xy (230 V): 4 mm²
─ 0362X42/43xy (1-phasige Einspeisung): 4 mm²
▶ Anzugsdrehmoment: 0,5 bis 0,6 Nm
Beachten Sie, dass der zu verwendende Leiterquerschnitt von der Gesamt‐
auslastung Ihres Netzteils abhängt.

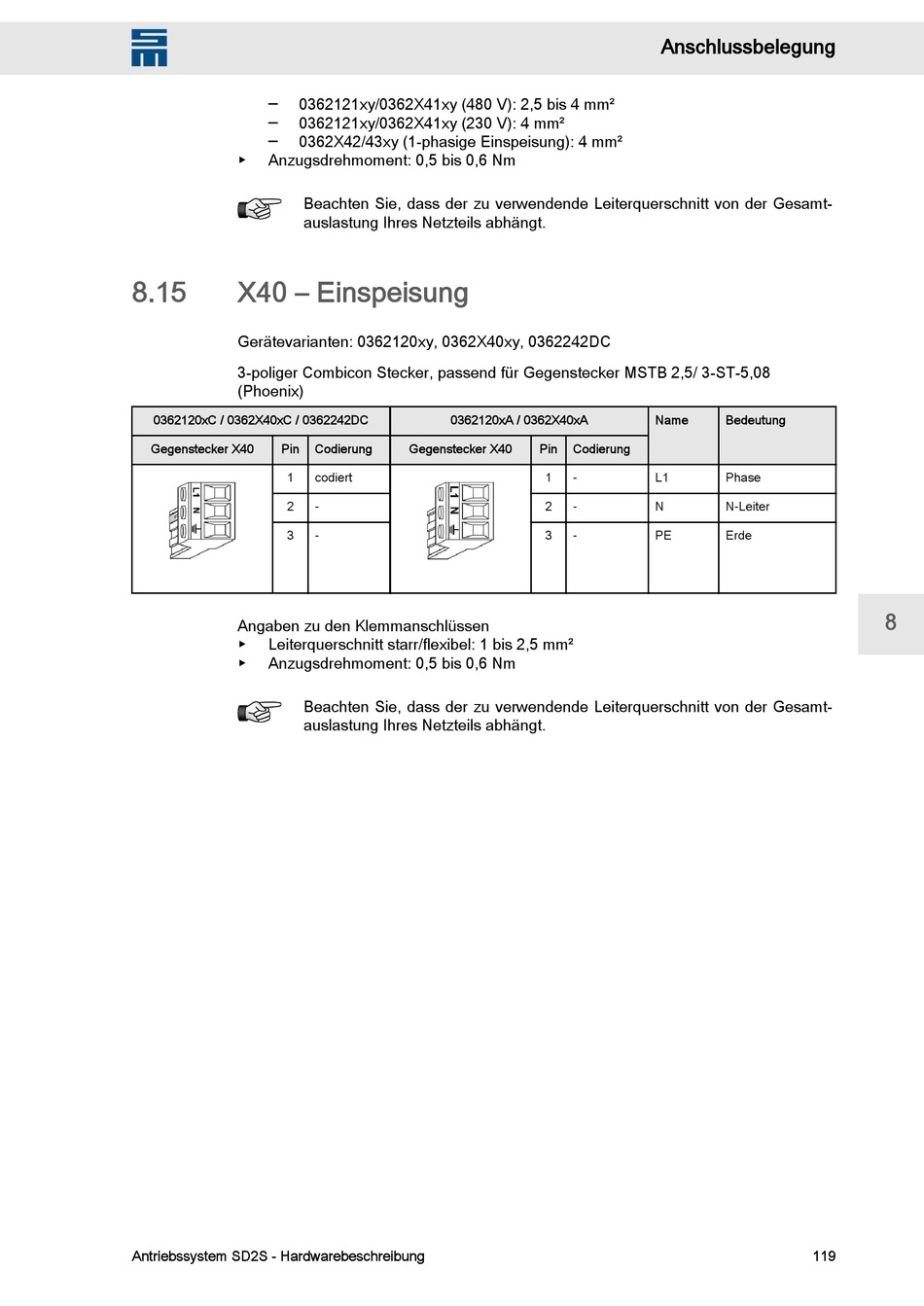

8.15 X40 – Einspeisung
Gerätevarianten: 0362120xy, 0362X40xy, 0362242DC
3-poliger Combicon Stecker, passend für Gegenstecker MSTB 2,5/ 3-ST-5,08
(Phoenix)
0362120xC / 0362X40xC / 0362242DC
Gegenstecker X40 Pin
1
2
3
Angaben zu den Klemmanschlüssen
▶ Leiterquerschnitt starr/flexibel: 1 bis 2,5 mm²
▶ Anzugsdrehmoment: 0,5 bis 0,6 Nm
Beachten Sie, dass der zu verwendende Leiterquerschnitt von der Gesamt‐
auslastung Ihres Netzteils abhängt.
Antriebssystem SD2S - Hardwarebeschreibung
0362120xA / 0362X40xA
Codierung Gegenstecker X40
codiert
-
-
Anschlussbelegung
Name
Pin Codierung
1 - L1
2 - N
3 - PE
Bedeutung
Phase
N-Leiter
Erde
8
119
