Gerätevarianten SD2S
6
Anschluss
ID
X6 ENC0
X7 ENC1
X14 USB
X15 I/O
X16 I/O
X17 Feedback
X18 Analog
X19 COM
X26 Rx
98

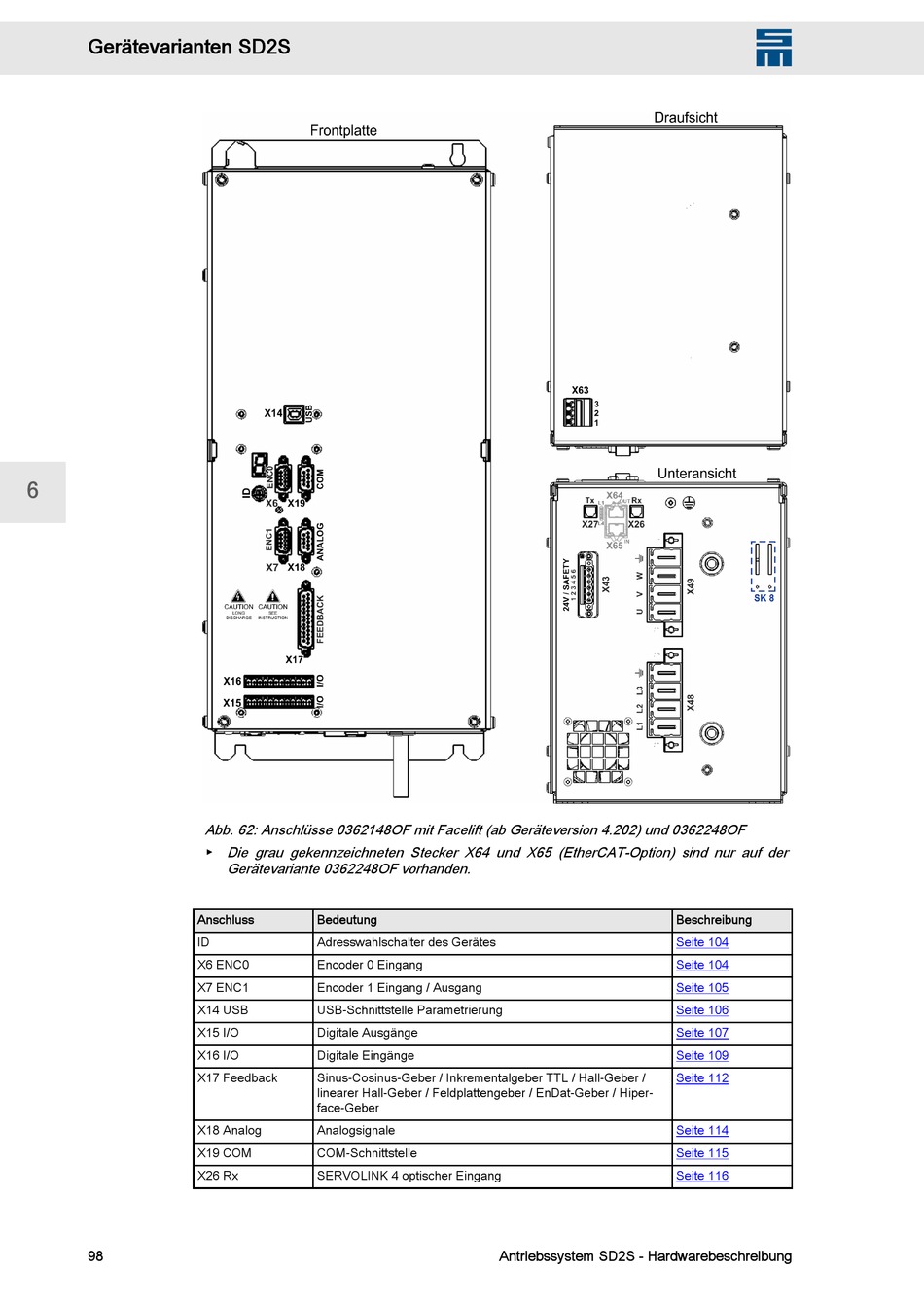

Abb. 62: Anschlüsse 0362148OF mit Facelift (ab Geräteversion 4.202) und 0362248OF
Die grau gekennzeichneten Stecker X64 und X65 (EtherCAT-Option) sind nur auf der
▶
Gerätevariante 0362248OF vorhanden.
Bedeutung
Adresswahlschalter des Gerätes
Encoder 0 Eingang
Encoder 1 Eingang / Ausgang
USB-Schnittstelle Parametrierung
Digitale Ausgänge
Digitale Eingänge
Sinus-Cosinus-Geber / Inkrementalgeber TTL / Hall-Geber /
linearer Hall-Geber / Feldplattengeber / EnDat-Geber / Hiper‐
face-Geber
Analogsignale
COM-Schnittstelle
SERVOLINK 4 optischer Eingang
Antriebssystem SD2S - Hardwarebeschreibung
W
Beschreibung
Seite 104
Seite 104
Seite 105
Seite 106
Seite 107
Seite 109
Seite 112
Seite 114
Seite 115
Seite 116
