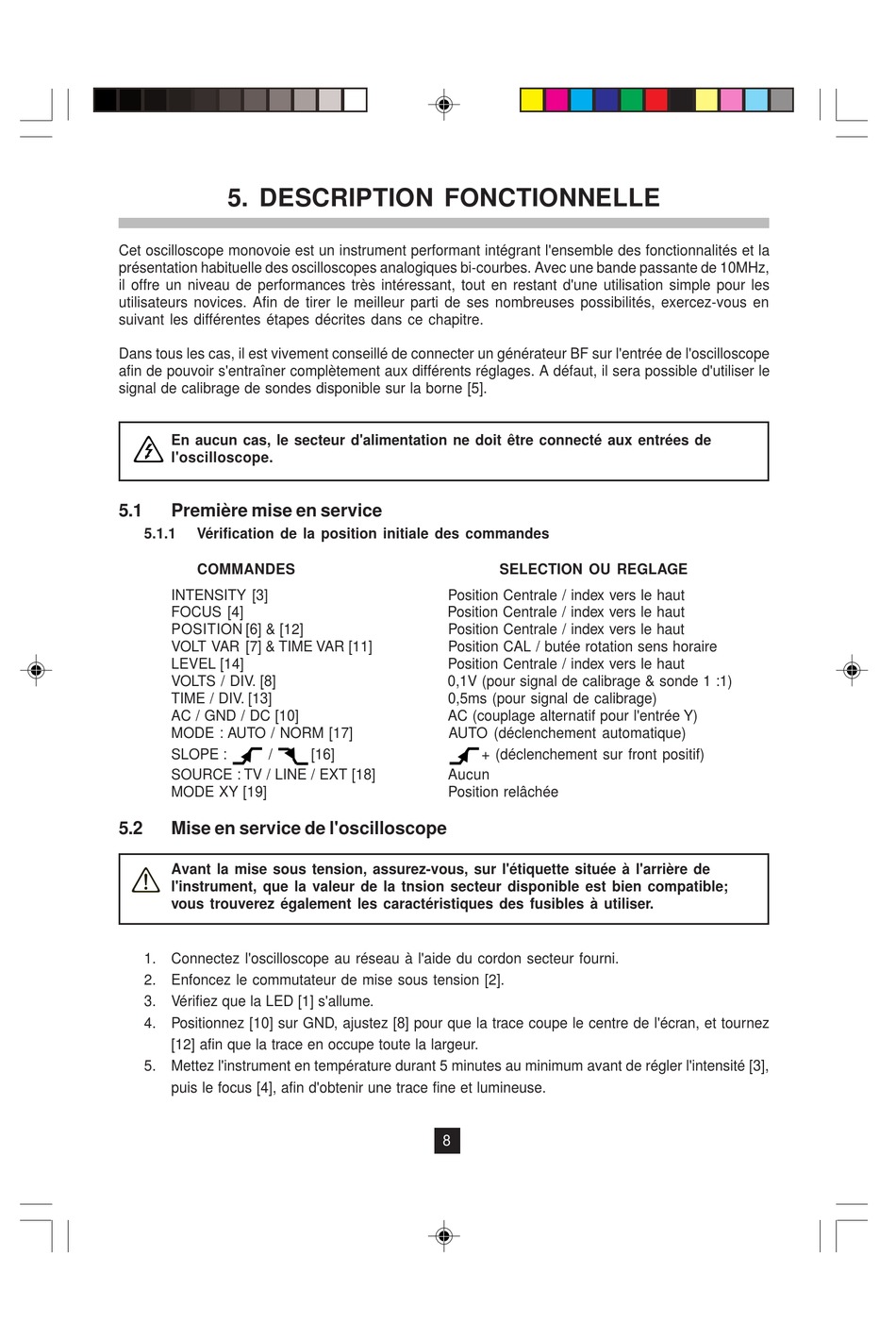

5. DESCRIPTION FONCTIONNELLE

Cet oscilloscope monovoie est un instrument performant intégrant l'ensemble des fonctionnalités et la
présentation habituelle des oscilloscopes analogiques bi-courbes. Avec une bande passante de 10MHz,
il offre un niveau de performances très intéressant, tout en restant d'une utilisation simple pour les
utilisateurs novices. Afin de tirer le meilleur parti de ses nombreuses possibilités, exercez-vous en
suivant les différentes étapes décrites dans ce chapitre.
Dans tous les cas, il est vivement conseillé de connecter un générateur BF sur l'entrée de l'oscilloscope
afin de pouvoir s'entraîner complètement aux différents réglages. A défaut, il sera possible d'utiliser le
signal de calibrage de sondes disponible sur la borne [5].
En aucun cas, le secteur d'alimentation ne doit être connecté aux entrées de
l'oscilloscope.
5.1 Première mise en service
5.1.1 Vérification de la position initiale des commandes
COMMANDES
INTENSITY [3]
FOCUS [4]
POSITION [6] & [12]
VOLT VAR [7] & TIME VAR [11]
LEVEL [14]
VOLTS / DIV. [8]
TIME / DIV. [13]
AC / GND / DC [10]
MODE : AUTO / NORM [17]
ÿ
SLOPE : /
SOURCE : TV / LINE / EXT [18]
MODE XY [19]
5.2

Mise en service de l'oscilloscope

Avant la mise sous tension, assurez-vous, sur l'étiquette située à l'arrière de
l'instrument, que la valeur de la tnsion secteur disponible est bien compatible;
vous trouverez également les caractéristiques des fusibles à utiliser.
1. Connectez l'oscilloscope au réseau à l'aide du cordon secteur fourni.
2. Enfoncez le commutateur de mise sous tension [2].
3. Vérifiez que la LED [1] s'allume.
4. Positionnez [10] sur GND, ajustez [8] pour que la trace coupe le centre de l'écran, et tournez
[12] afin que la trace en occupe toute la largeur.
5. Mettez l'instrument en température durant 5 minutes au minimum avant de régler l'intensité [3],
puis le focus [4], afin d'obtenir une trace fine et lumineuse.
Position Centrale / index vers le haut
Position Centrale / index vers le haut
Position Centrale / index vers le haut
Position CAL / butée rotation sens horaire
Position Centrale / index vers le haut
0,1V (pour signal de calibrage & sonde 1 :1)
0,5ms (pour signal de calibrage)
AC (couplage alternatif pour l'entrée Y)
AUTO (déclenchement automatique)
ÿ
[16]
Aucun
Position relâchée
8
SELECTION OU REGLAGE
+ (déclenchement sur front positif)
