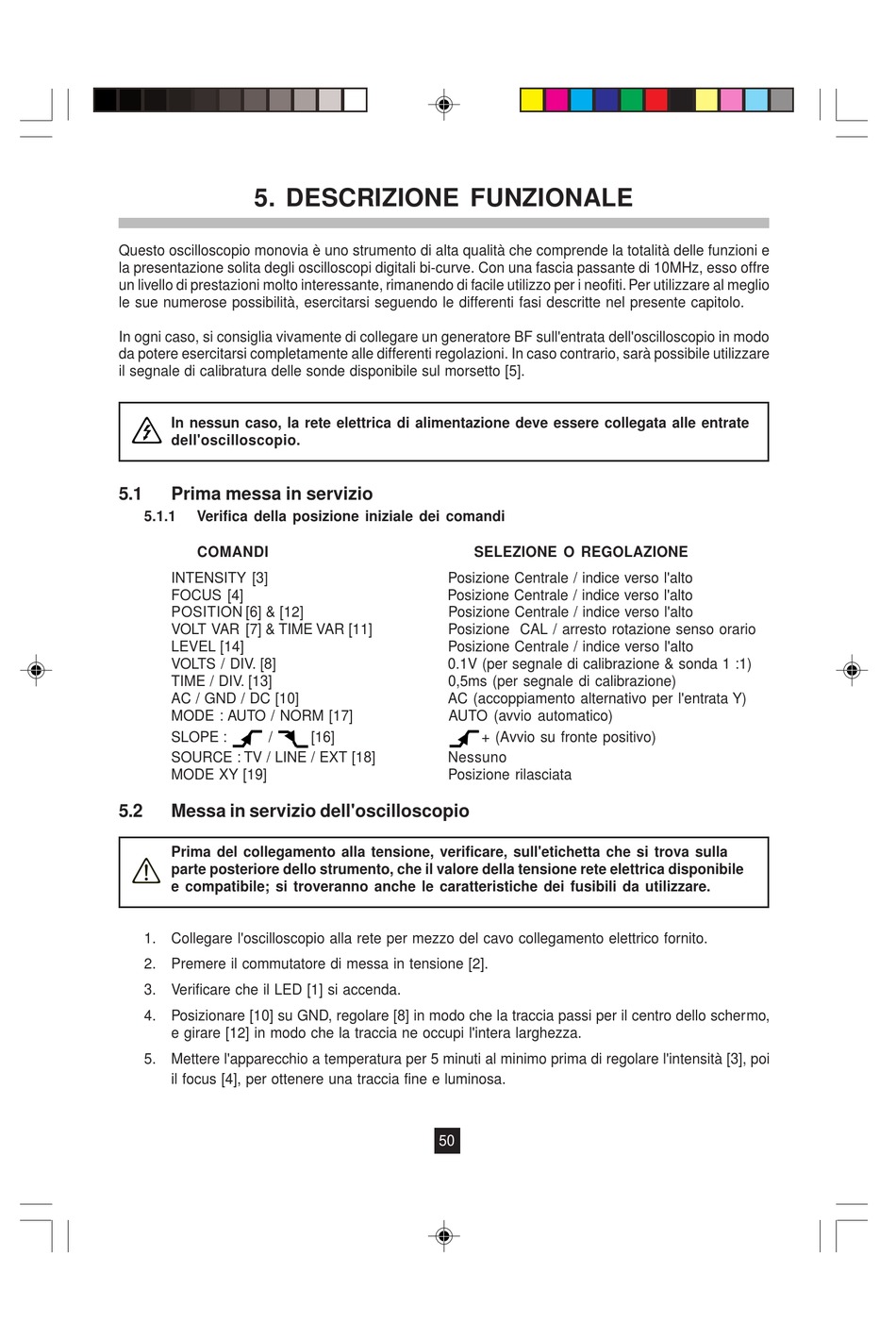

5. DESCRIZIONE FUNZIONALE

Questo oscilloscopio monovia è uno strumento di alta qualità che comprende la totalità delle funzioni e
la presentazione solita degli oscilloscopi digitali bi-curve. Con una fascia passante di 10MHz, esso offre
un livello di prestazioni molto interessante, rimanendo di facile utilizzo per i neofiti. Per utilizzare al meglio
le sue numerose possibilità, esercitarsi seguendo le differenti fasi descritte nel presente capitolo.
In ogni caso, si consiglia vivamente di collegare un generatore BF sull'entrata dell'oscilloscopio in modo
da potere esercitarsi completamente alle differenti regolazioni. In caso contrario, sarà possibile utilizzare
il segnale di calibratura delle sonde disponibile sul morsetto [5].
In nessun caso, la rete elettrica di alimentazione deve essere collegata alle entrate
dell'oscilloscopio.
5.1

Prima messa in servizio

5.1.1

Verifica della posizione iniziale dei comandi

COMANDI
INTENSITY [3]
FOCUS [4]
POSITION [6] & [12]
VOLT VAR [7] & TIME VAR [11]
LEVEL [14]
VOLTS / DIV. [8]
TIME / DIV. [13]
AC / GND / DC [10]
MODE : AUTO / NORM [17]
ÿ
SLOPE : /
SOURCE : TV / LINE / EXT [18]
MODE XY [19]
5.2

Messa in servizio dell'oscilloscopio

Prima del collegamento alla tensione, verificare, sull'etichetta che si trova sulla
parte posteriore dello strumento, che il valore della tensione rete elettrica disponibile
e compatibile; si troveranno anche le caratteristiche dei fusibili da utilizzare.
1. Collegare l'oscilloscopio alla rete per mezzo del cavo collegamento elettrico fornito.
2. Premere il commutatore di messa in tensione [2].
3. Verificare che il LED [1] si accenda.
4. Posizionare [10] su GND, regolare [8] in modo che la traccia passi per il centro dello schermo,
e girare [12] in modo che la traccia ne occupi l'intera larghezza.
5. Mettere l'apparecchio a temperatura per 5 minuti al minimo prima di regolare l'intensità [3], poi
il focus [4], per ottenere una traccia fine e luminosa.
SELEZIONE O REGOLAZIONE
Posizione Centrale / indice verso l'alto
Posizione Centrale / indice verso l'alto
Posizione Centrale / indice verso l'alto
Posizione CAL / arresto rotazione senso orario
Posizione Centrale / indice verso l'alto
0.1V (per segnale di calibrazione & sonda 1 :1)
0,5ms (per segnale di calibrazione)
AC (accoppiamento alternativo per l'entrata Y)
AUTO (avvio automatico)
ÿ
[16]
Nessuno
Posizione rilasciata
50
+ (Avvio su fronte positivo)
