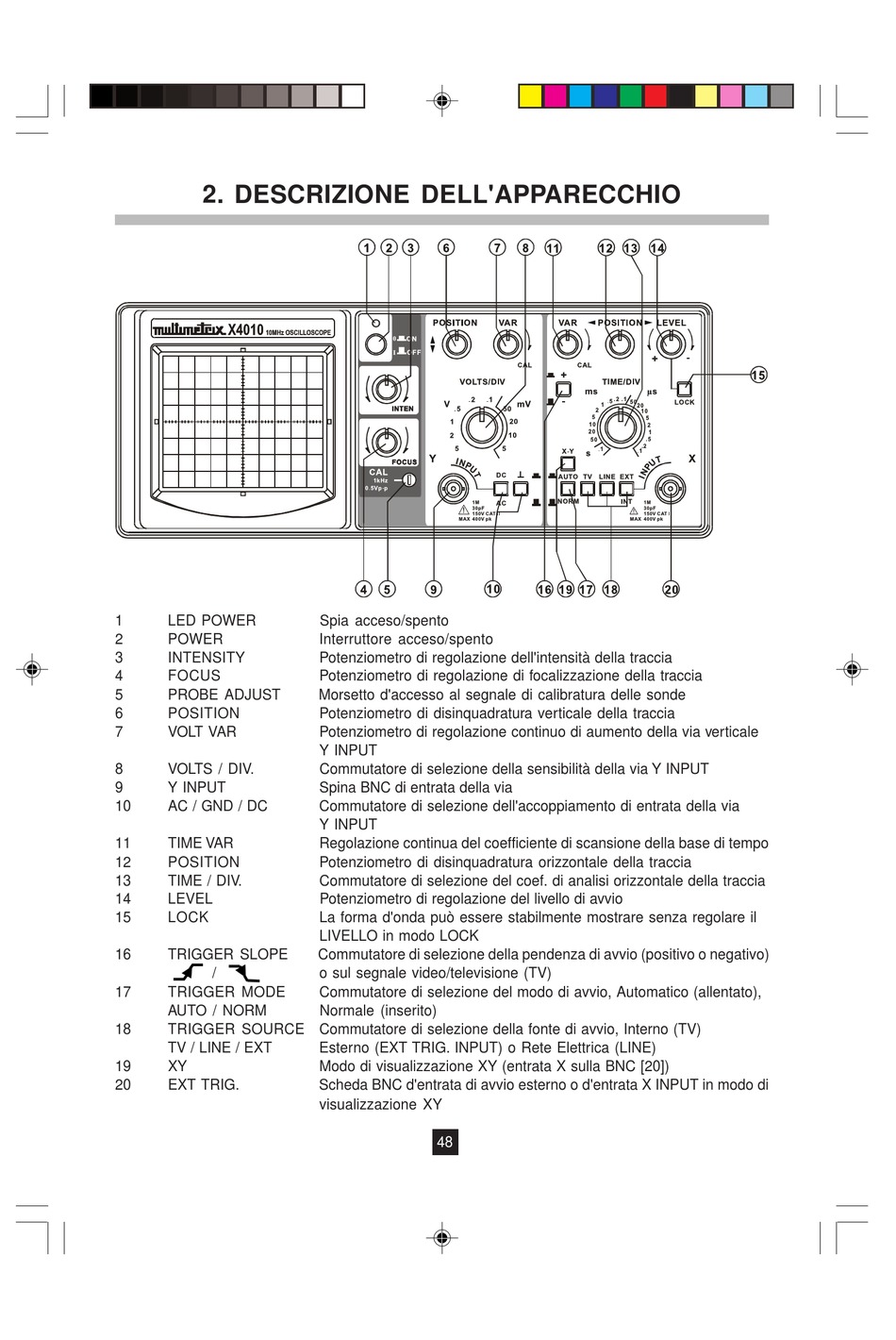

2. DESCRIZIONE DELL'APPARECCHIO

1 LED POWER
2 POWER
3 INTENSITY
4 FOCUS
5 PROBE ADJUST
6 POSITION
7 VOLT VAR
8 VOLTS / DIV.
9 Y INPUT
10 AC / GND / DC
11 TIME VAR
12 POSITION
13 TIME / DIV.
14 LEVEL
15 LOCK
16 TRIGGER SLOPE
ÿ
/
17 TRIGGER MODE
AUTO / NORM
18 TRIGGER SOURCE Commutatore di selezione della fonte di avvio, Interno (TV)
TV / LINE / EXT
19 XY
20 EXT TRIG.
Spia acceso/spento
Interruttore acceso/spento
Potenziometro di regolazione dell'intensità della traccia
Potenziometro di regolazione di focalizzazione della traccia
Morsetto d'accesso al segnale di calibratura delle sonde
Potenziometro di disinquadratura verticale della traccia
Potenziometro di regolazione continuo di aumento della via verticale
Y INPUT
Commutatore di selezione della sensibilità della via Y INPUT
Spina BNC di entrata della via
Commutatore di selezione dell'accoppiamento di entrata della via
Y INPUT
Regolazione continua del coefficiente di scansione della base di tempo
Potenziometro di disinquadratura orizzontale della traccia
Commutatore di selezione del coef. di analisi orizzontale della traccia
Potenziometro di regolazione del livello di avvio
La forma d'onda può essere stabilmente mostrare senza regolare il
LIVELLO in modo LOCK
Commutatore di selezione della pendenza di avvio (positivo o negativo)
o sul segnale video/televisione (TV)
Commutatore di selezione del modo di avvio, Automatico (allentato),
Normale (inserito)
Esterno (EXT TRIG. INPUT) o Rete Elettrica (LINE)
Modo di visualizzazione XY (entrata X sulla BNC [20])
Scheda BNC d'entrata di avvio esterno o d'entrata X INPUT in modo di
visualizzazione XY
48
