6.1.2 Mesures de tensions d'Offset continues
1. Ajuste el mando VOLTS/DIV. [8] para visualizar la señal a medir en 3 a 5 divisiones verticales
aprox y asegurarse que el botón VOLT VAR. [7] se encuentra realmente en el tope hacia la
derecha (posición calibrada).
2. Ajuste la base de tiempo con TIME/DIV. [13] de forma que se puedan obtener 1 a 2 periodos de
la señal en la pantalla y utilice POSITION [12] para alinear la cresta positiva de la señal "Vc+"
en el eje vertical (figura 4, punto B)
3. Seleccione la posición
POSITION [6] para hacer coincidir perfectamente el trazo con el eje horizontal central de la
cuadrícula, que será la referencia "cero voltio" en la figura 4.
4. Vuelva a la posición CD con el conmutador [10].

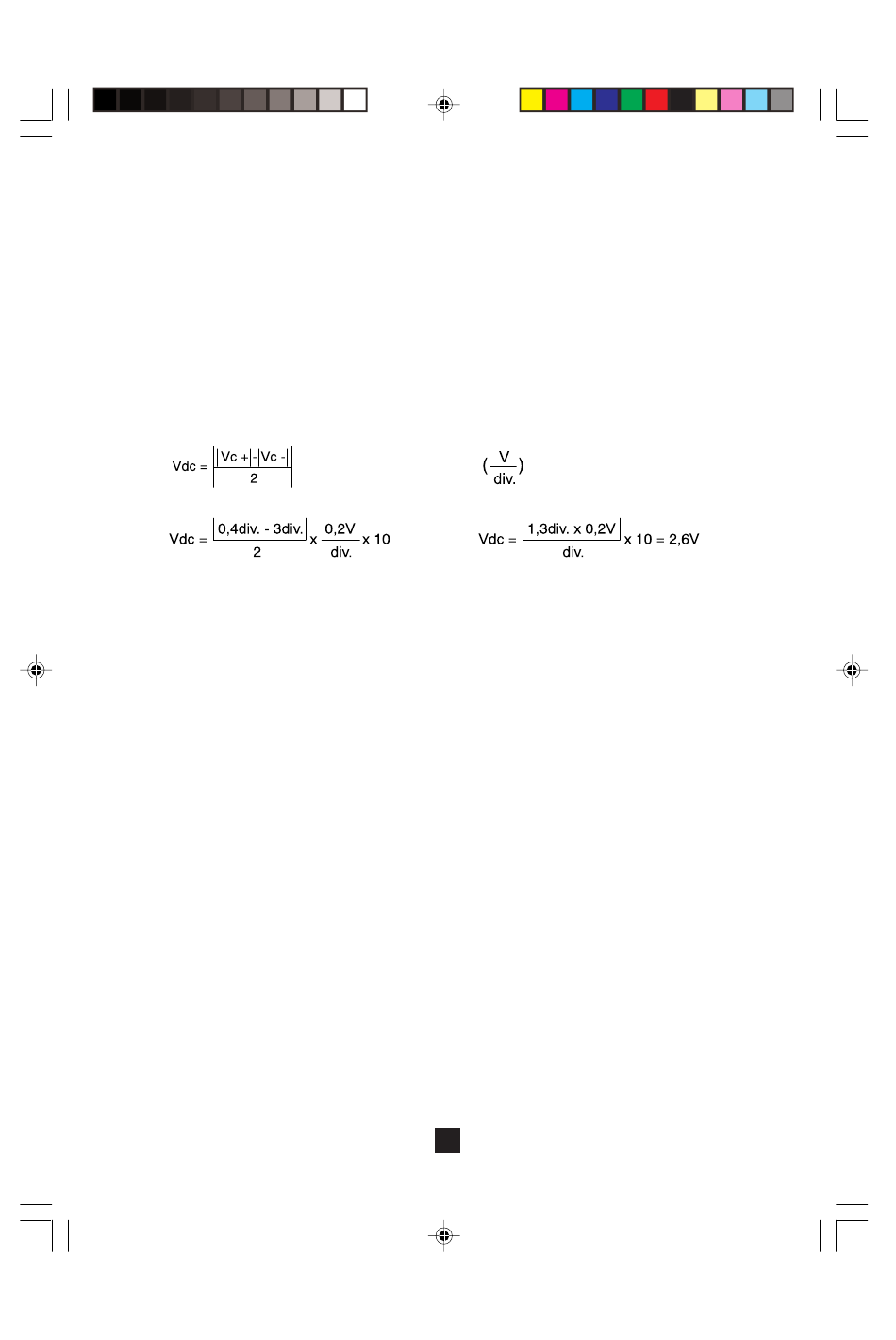

5. El valor de la componente continuo "Vcd" se da por la fórmula siguiente:
6. Por ejemplo, en la figura 4 en la que utilizamos una sonda atenuadora 1:10:
6.2.

Medidas temporales

6.2.1.

Intervalo de Tiempo o Periodo

Siga el procedimiento siguiente para realizar una medida de intervalo de tiempo entre dos puntos o una
medida del periodo de una señal repetitiva:
1. Añada el mando VOLTS/DIV. [8] para visualizar la señal a medir en 5 divisiones verticales
aproximadamente.
2. Ajuste la base de tiempo con TIME/DIV. [13] para tener de 1 a 2 periodos de la señal en la pantalla
y asegurarse de que el botón TIME VAR. [11] se encuentra debidamente en el tope hacia la derecha
(posición calibrada).
3. Modifique la posición vertical por POSITION [6] para que los puntos a medir A y B se encuentren
en el eje central horizontal de la cuadrícula, como se presenta en la figura 5.
4. Modifique la posición horizontal con POSITION [12] para que el punto A se encuentre en un eje
vertical a la izquierda de la cuadrícula (ver figura 5, punto A).
5. Utilice la fórmula siguiente para medir el intervalo de tiempo:
Tiempo(s) = Distancia entre los 2 puntos (div.) ´ Coeficiente de Base de Tiempo (t/div.)
6. De esta forma, para el ejemplo presentado en la figura 5, se obtiene:
Tiempo en segundos = 4,1 div. x 2 µs/div. = 8,2 µs
6.2.2. Fréquence d'un Signal
1. Realice en primer lugar la medida de periodo como se describe con anterioridad.
2. Para obtener el valor de la frecuencia de la señal, utilice la fórmula siguiente:
Frecuencia (Hz) = 1 / Periodo(s)
De esta forma, para el ejemplo presentado en la figura 5, se obtiene:
Frecuencia (Hz) = 1 / 8,2x10-6 (s) = 122 x ´103 (s) = 122 kHz
⊥ ⊥ ⊥ ⊥ ⊥
con el conmutador [10] y desplace la señal verticalmente con
(div.) x Sensibilidad leída en
70
x Factor de sonda
