6.1.2 Mesures de tensions d'Offset continues
1. Ajustez la commande VOLTS/DIV. [8] de manière à afficher le signal à mesurer sur 3 à 5
divisions verticales environ, et s'assurer que le bouton VOLT VAR. [7] est bien en butée vers la
droite (position calibrée).
2. Réglez la base de temps à l'aide de TIME/DIV. [13] de façon à avoir 1 à 2 périodes du signal à
l'écran et utilisez POSITION [12] pour aligner la crête positive du signal " Vc+ " sur l'axe vertical
(figure 4, point B)
3. Sélectionnez la position
POSITION [6] pour faire coïncider parfaitement la trace avec l'axe horizontal central du graticule
qui sera la référence " zéro volt " sur la figure 4.
4. Repassez en position DC avec le commutateur [10].

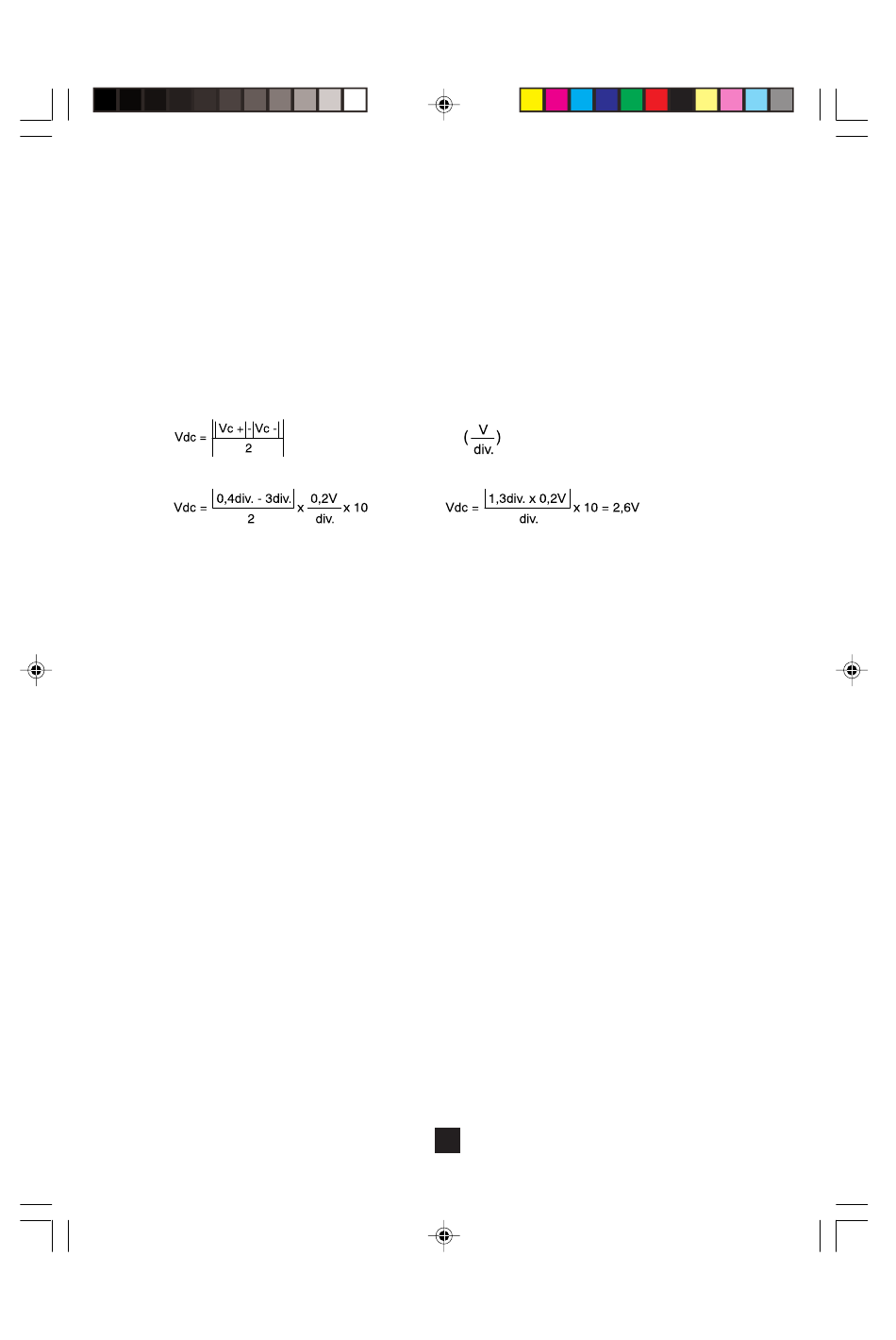

5. La valeur de la composante continue " Vdc " est donnée par la formule suivante :
6. Par exemple, sur la figure 4 où nous utilisons une sonde atténuatrice 1:10:
6.2. Mesures temporelles
6.2.1. Intervalle de Temps ou Période
Suivez la procédure suivante afin de réaliser une mesure d'intervalle de temps entre deux points ou
une mesure de la période d'un signal répétitif:
1. Ajustez la commande VOLTS/DIV. [8] de manière à afficher le signal à mesurer sur 5 divisions
verticales environ.
2. Réglez la base de temps à l'aide de TIME/DIV. [13] de façon à avoir 1 à 2 périodes du signal à
l'écran, et s'assurer que le bouton TIME VAR. [11] est bien en butée vers la droite (position calibrée).
3. Modifiez la position verticale par POSITION [6] afin que les points à mesurer A & B se trouvent sur
l'axe central horizontal du graticule comme présenté sur la figure 5.
4. Modifiez la position horizontale avec POSITION [12] afin que le point A se trouve sur un axe vertical
à gauche du graticule (voir figure 5, point A).
5. Utilisez la formule suivante pour mesurer l'intervalle de temps:
Temps (s) = Distance entre les 2 points (div.) ´ Coefficient de Base de Temps (t/div.)
6. Ainsi, pour l'exemple présenté sur la figure 5, on obtient :
Temps en secondes = 4,1 div. x 2µs/div. = 8,2µs
6.2.2. Fréquence d'un Signal
1. Réalisez tout d'abord la mesure de période comme décrit ci-dessus.
2. Pour obtenir la valeur de la fréquence du signal, utilisez la formule suivante:
Fréquence (Hz) = 1 / Période (s)
Ainsi, pour l'exemple présenté sur la figure 5, on obtient :
Fréquence (Hz) = 1 / 8,2x10-6 (s) = 122x103 (s) = 122 kHz
⊥ ⊥ ⊥ ⊥ ⊥
avec le commutateur [10] et déplacez le signal verticalement avec
(div.) x Sensibilité lue sur
14
x Facteur de sonde
