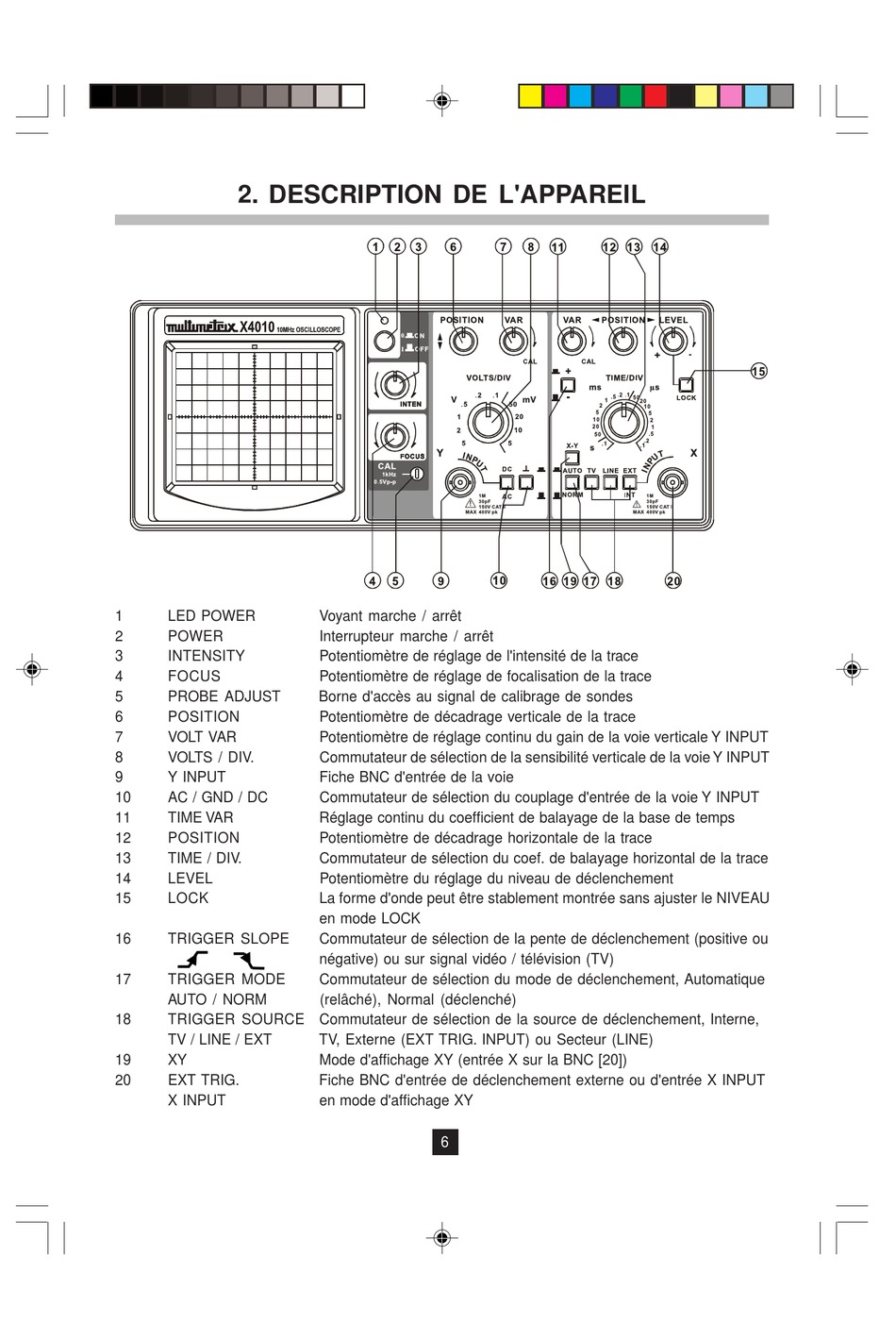

2. DESCRIPTION DE L'APPAREIL

1 LED POWER
2 POWER
3 INTENSITY
4 FOCUS
5 PROBE ADJUST
6 POSITION
7 VOLT VAR
8 VOLTS / DIV.
9 Y INPUT
10 AC / GND / DC
11 TIME VAR
12 POSITION
13 TIME / DIV.
14 LEVEL
15 LOCK
16 TRIGGER SLOPE
ÿ
17 TRIGGER MODE
AUTO / NORM
18 TRIGGER SOURCE Commutateur de sélection de la source de déclenchement, Interne,
TV / LINE / EXT
19 XY
20 EXT TRIG.
X INPUT
Voyant marche / arrêt
Interrupteur marche / arrêt
Potentiomètre de réglage de l'intensité de la trace
Potentiomètre de réglage de focalisation de la trace
Borne d'accès au signal de calibrage de sondes
Potentiomètre de décadrage verticale de la trace
Potentiomètre de réglage continu du gain de la voie verticale Y INPUT
Commutateur de sélection de la sensibilité verticale de la voie Y INPUT
Fiche BNC d'entrée de la voie
Commutateur de sélection du couplage d'entrée de la voie Y INPUT
Réglage continu du coefficient de balayage de la base de temps
Potentiomètre de décadrage horizontale de la trace
Commutateur de sélection du coef. de balayage horizontal de la trace
Potentiomètre du réglage du niveau de déclenchement
La forme d'onde peut être stablement montrée sans ajuster le NIVEAU
en mode LOCK
Commutateur de sélection de la pente de déclenchement (positive ou
négative) ou sur signal vidéo / télévision (TV)
Commutateur de sélection du mode de déclenchement, Automatique
(relâché), Normal (déclenché)
TV, Externe (EXT TRIG. INPUT) ou Secteur (LINE)
Mode d'affichage XY (entrée X sur la BNC [20])
Fiche BNC d'entrée de déclenchement externe ou d'entrée X INPUT
en mode d'affichage XY
