Afin de réaliser des mesures correctes et précises, il est nécessaire de mettre
l'oscilloscope en température au minimum 30 minutes avant utilisation.
Assurez-vous tout d'abord de maîtriser les opérations décrites dans la chapitre " Première Mise en
Service ", afin d'obtenir une visualisation correcte du signal à l'écran.
6.1
Mesures d'amplitude
6.1.1
Mesure de Tensions Alternatives
1. Ajustez la commande VOLTS/DIV. [8] de manière à afficher le signal à mesurer sur 5 divisions
verticales environ, et s'assurer que le bouton VOLT VAR. [7] est bien en butée vers la droite
(position calibrée).
2. Réglez la base de temps à l'aide de TIME/DIV. [13] de façon à avoir 1 à 2 périodes du signal à
l'écran.
3. Déplacez le signal verticalement avec POSITION [6] pour en aligner le bas exactement sur une
des lignes inférieures du graticule comme présenté à la figure 4, point A.
4. Modifiez la position horizontale par POSITION [12] afin que l'axe central vertical du graticule coupe
le signal exactement en sa crête (voir figure 4, point B).
5. Comptez le nombre de divisions sur l'axe vertical entre les points A & B.

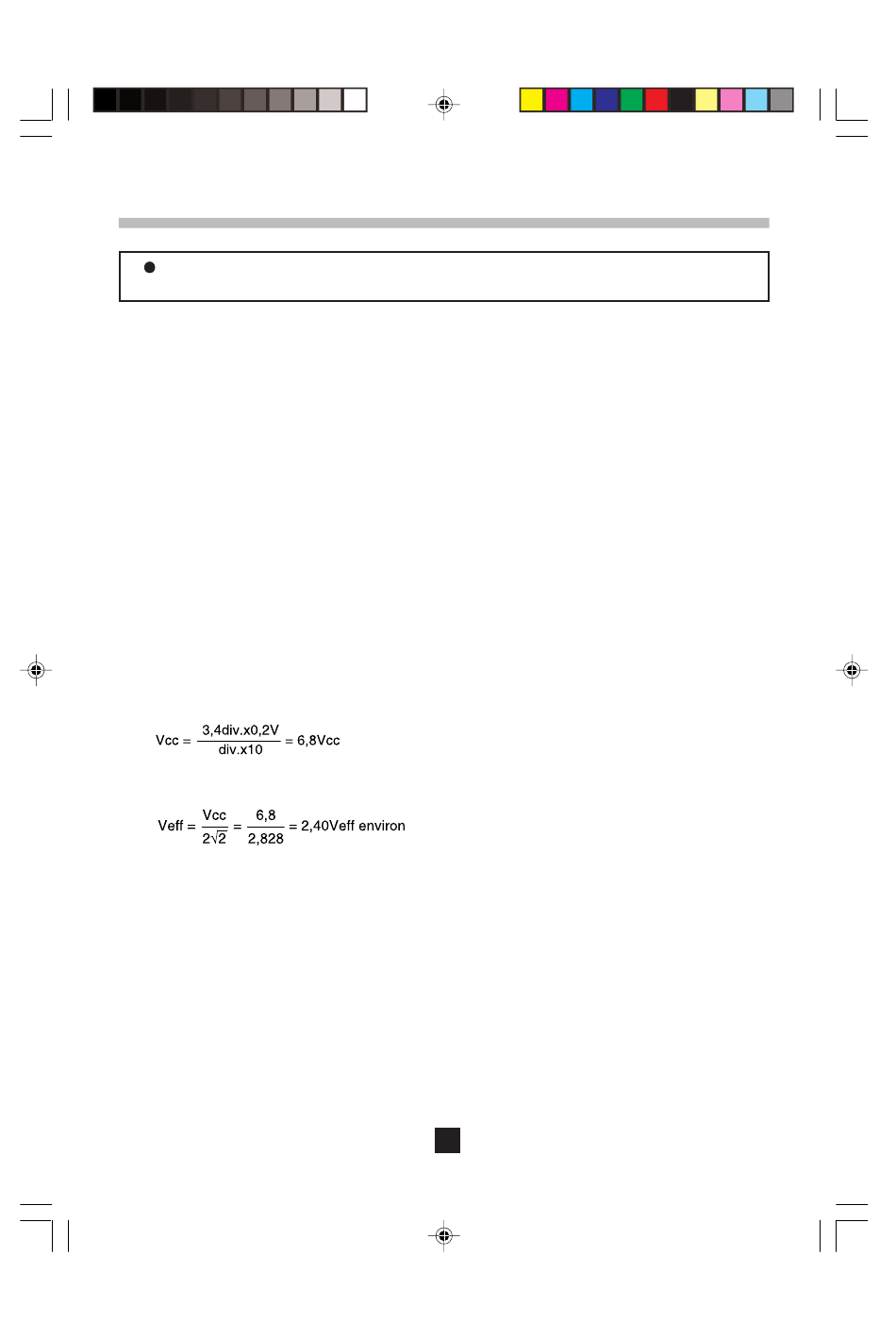

6. Utilisez la formule suivante pour déterminer l'amplitude crête à crête du signal:
Vcc = Nombre de divisions sur l'axe vertical x Sensibilité lue sur [8] x Facteur de sonde
7. Par exemple, sur la figure 4 où nous utilisons une sonde atténuatrice 1:10:
8. Si la forme d'onde est pure, il suffit d'utiliser les coefficients théoriques pour en déduire la valeur
efficace ; dans cet exemple, pour un sinus pur :
Voir illustration page suivante.
6. APPLICATIONS
12
