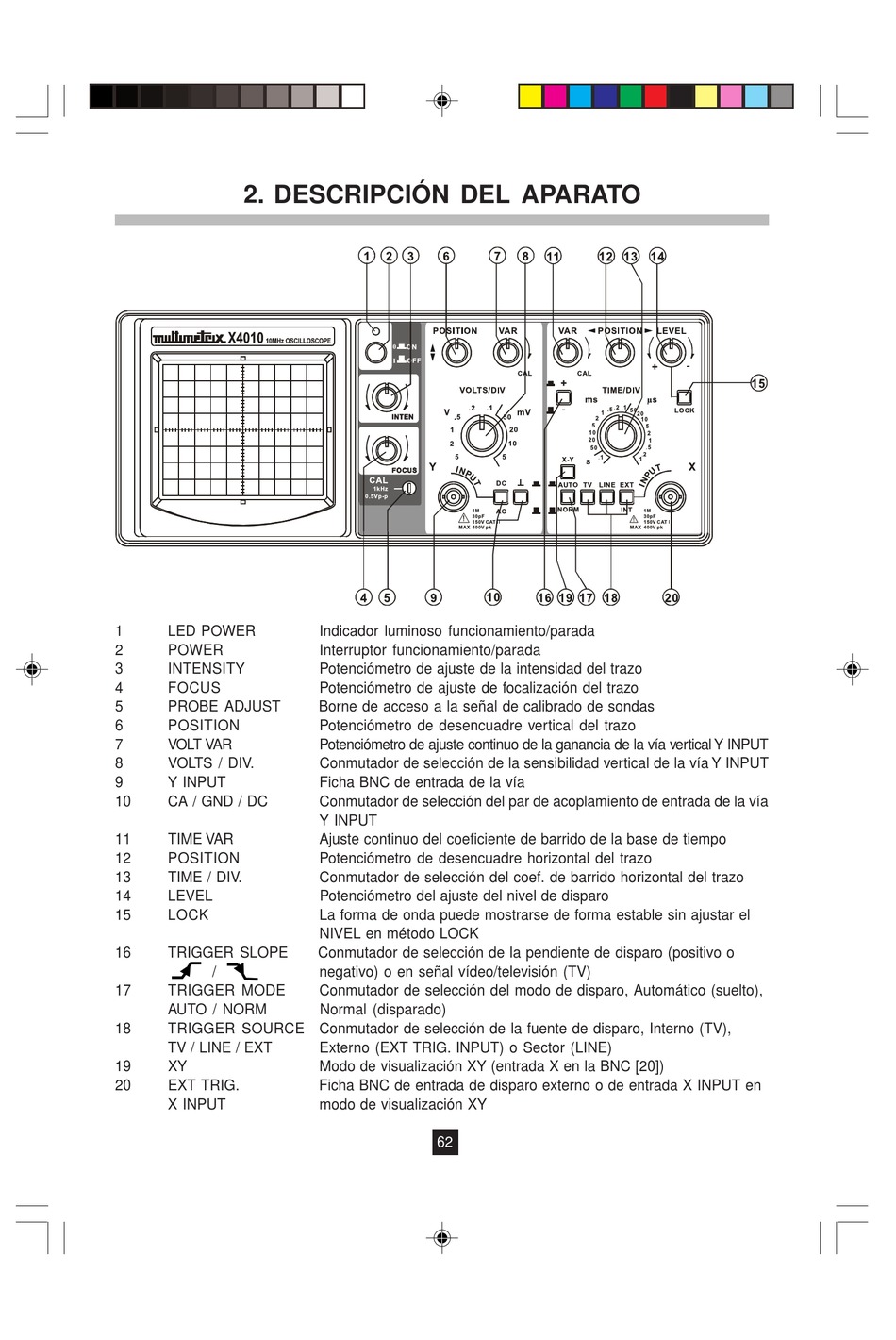

2. DESCRIPCIÓN DEL APARATO
1
LED POWER
2
POWER
3
INTENSITY
4
FOCUS
5
PROBE ADJUST
6
POSITION
7
VOLT VAR
8
VOLTS / DIV.
9
Y INPUT
10
CA / GND / DC
11
TIME VAR
12
POSITION
13
TIME / DIV.
14
LEVEL
15
LOCK
16
TRIGGER SLOPE
ÿ
/
17
TRIGGER MODE
AUTO / NORM
18
TRIGGER SOURCE Conmutador de selección de la fuente de disparo, Interno (TV),
TV / LINE / EXT
19
XY
20
EXT TRIG.
X INPUT
Indicador luminoso funcionamiento/parada
Interruptor funcionamiento/parada
Potenciómetro de ajuste de la intensidad del trazo
Potenciómetro de ajuste de focalización del trazo
Borne de acceso a la señal de calibrado de sondas
Potenciómetro de desencuadre vertical del trazo
Potenciómetro de ajuste continuo de la ganancia de la vía vertical Y INPUT
Conmutador de selección de la sensibilidad vertical de la vía Y INPUT
Ficha BNC de entrada de la vía
Conmutador de selección del par de acoplamiento de entrada de la vía
Y INPUT
Ajuste continuo del coeficiente de barrido de la base de tiempo
Potenciómetro de desencuadre horizontal del trazo
Conmutador de selección del coef. de barrido horizontal del trazo
Potenciómetro del ajuste del nivel de disparo
La forma de onda puede mostrarse de forma estable sin ajustar el
NIVEL en método LOCK
Conmutador de selección de la pendiente de disparo (positivo o
negativo) o en señal vídeo/televisión (TV)
Conmutador de selección del modo de disparo, Automático (suelto),
Normal (disparado)
Externo (EXT TRIG. INPUT) o Sector (LINE)
Modo de visualización XY (entrada X en la BNC [20])
Ficha BNC de entrada de disparo externo o de entrada X INPUT en
modo de visualización XY
62
