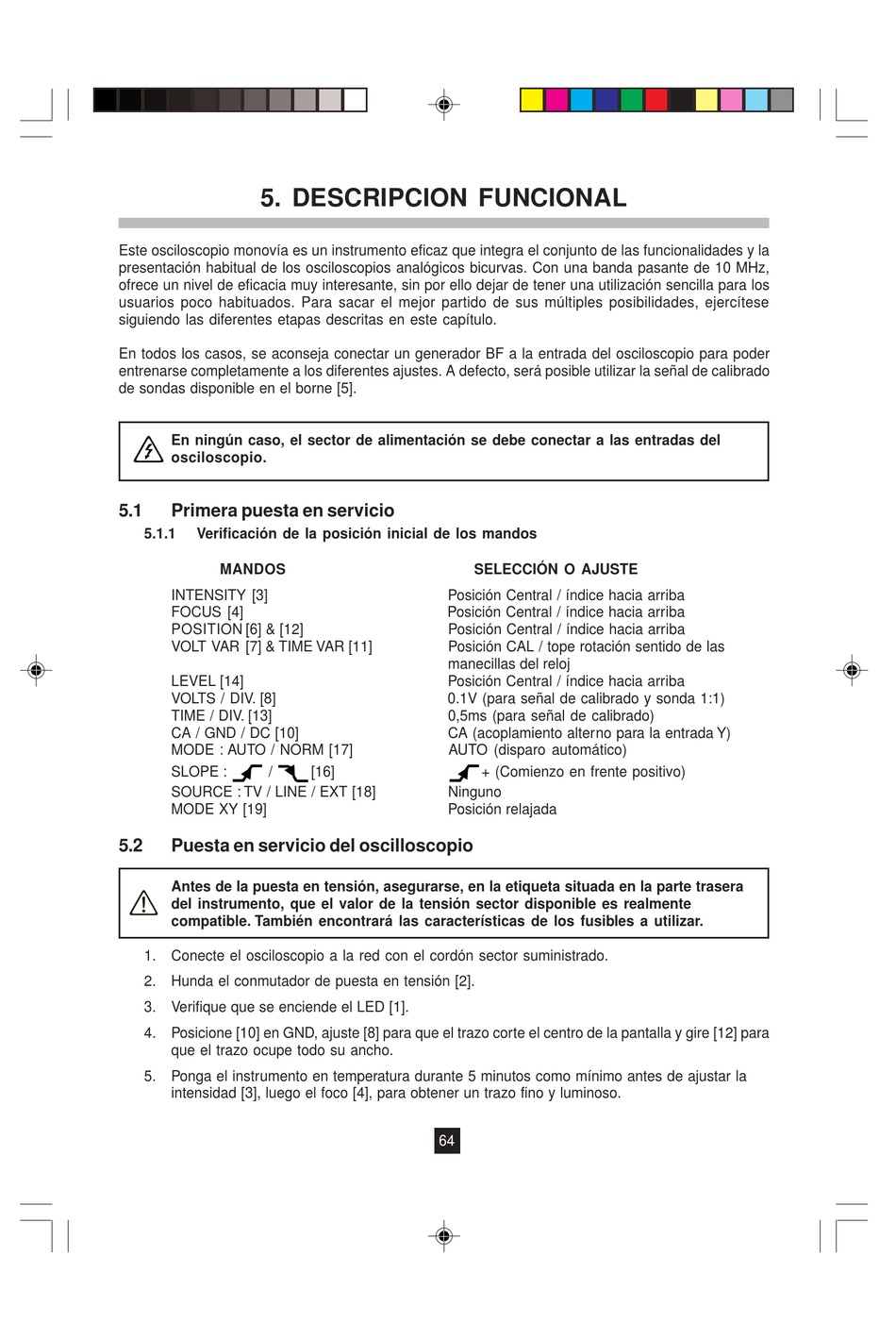

5. DESCRIPCION FUNCIONAL

Este osciloscopio monovía es un instrumento eficaz que integra el conjunto de las funcionalidades y la
presentación habitual de los osciloscopios analógicos bicurvas. Con una banda pasante de 10 MHz,
ofrece un nivel de eficacia muy interesante, sin por ello dejar de tener una utilización sencilla para los
usuarios poco habituados. Para sacar el mejor partido de sus múltiples posibilidades, ejercítese
siguiendo las diferentes etapas descritas en este capítulo.
En todos los casos, se aconseja conectar un generador BF a la entrada del osciloscopio para poder
entrenarse completamente a los diferentes ajustes. A defecto, será posible utilizar la señal de calibrado
de sondas disponible en el borne [5].
En ningún caso, el sector de alimentación se debe conectar a las entradas del
osciloscopio.
5.1

Primera puesta en servicio

5.1.1 Verificación de la posición inicial de los mandos
MANDOS
INTENSITY [3]
FOCUS [4]
POSITION [6] & [12]
VOLT VAR [7] & TIME VAR [11]
LEVEL [14]
VOLTS / DIV. [8]
TIME / DIV. [13]
CA / GND / DC [10]
MODE : AUTO / NORM [17]
ÿ
SLOPE : /
SOURCE : TV / LINE / EXT [18]
MODE XY [19]
5.2 Puesta en servicio del oscilloscopio
Antes de la puesta en tensión, asegurarse, en la etiqueta situada en la parte trasera
del instrumento, que el valor de la tensión sector disponible es realmente
compatible. También encontrará las características de los fusibles a utilizar.
1. Conecte el osciloscopio a la red con el cordón sector suministrado.
2. Hunda el conmutador de puesta en tensión [2].
3. Verifique que se enciende el LED [1].
4. Posicione [10] en GND, ajuste [8] para que el trazo corte el centro de la pantalla y gire [12] para
que el trazo ocupe todo su ancho.
5. Ponga el instrumento en temperatura durante 5 minutos como mínimo antes de ajustar la
intensidad [3], luego el foco [4], para obtener un trazo fino y luminoso.
SELECCIÓN O AJUSTE
Posición Central / índice hacia arriba
Posición Central / índice hacia arriba
Posición Central / índice hacia arriba
Posición CAL / tope rotación sentido de las
manecillas del reloj
Posición Central / índice hacia arriba
0.1V (para señal de calibrado y sonda 1:1)
0,5ms (para señal de calibrado)
CA (acoplamiento alterno para la entrada Y)
AUTO (disparo automático)
ÿ
[16]
Ninguno
Posición relajada
64
+ (Comienzo en frente positivo)
