Misure di tensioni d'Offset continue

1. Regolare il comando VOLTS/DIV. [8] in modo da visualizzare il segnale da misurare su 3 - 5
divisioni verticali circa, e verificare che il pulsante VOLT VAR. [7] sia in posizione di arresto
verso la destra (posizione calibrata).
2. Regolare la base di tempo per mezzo di TIME/DIV. [13] in modo da avere da 1 a 2 periodi del
segnale sullo schermo ed utilizzare POSITION [12] per allineare la cresta positiva del segnale
" Vc+ " sull'asse verticale (figura 4, punto B)
3. Selezionare la posizione
POSITION [6] per fare coincidere perfettamente la traccia con l'asse orizzontale centrale della
graticola che sarà la referenza " zero volt " sulla figura 4.
4. Ripassare in posizione DC con il commutatore [10].

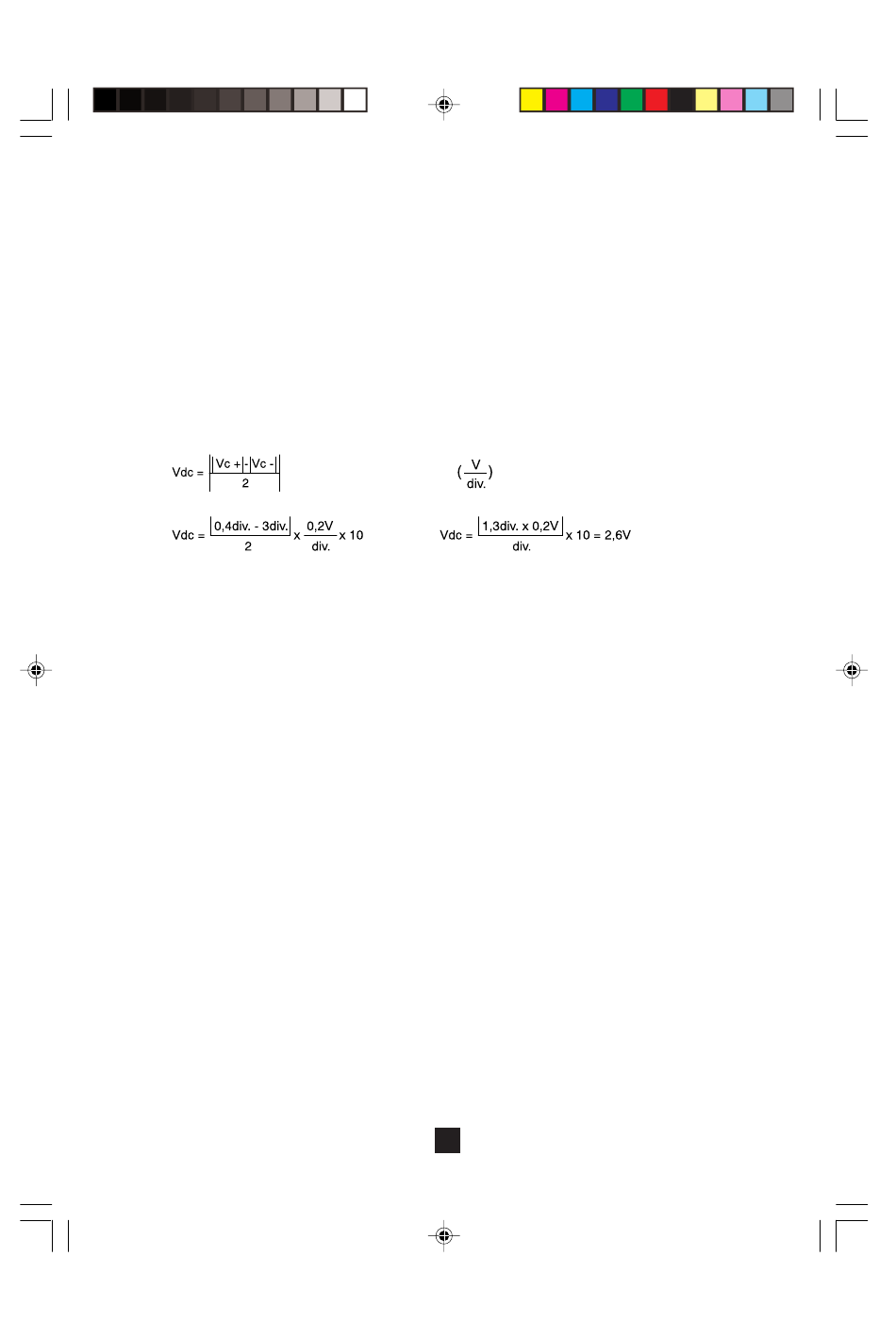

5. Il valore della componente continua " Vdc " è dato dalla seguente formula :
6. Per esempio, sulla figura 4 dove utilizziamo una sonda attenuatrice 1:10:
6.2.

Misure temporali

6.2.1.

Intervallo di Tempo o Periodo

Seguire la procedura che segue per realizzare una misura di intervallo di tempo fra due punti o una
misura del periodo di un segnale ripetitivo:
1. Regolare il comando VOLTS/DIV. [8] in modo da visualizzare il segnale da misurare su 5
divisioni verticali circa.
2. Regolare la base di tempo con TIME/DIV. [13] in modo da avere da 1 a 2 periodi del segnale
sullo schermo, e verificare che il pulsante TIME VAR. [11] sia correttamente in arresto verso la
destra (posizione calibrata).
3. Modificare la posizione verticale con POSITION [6] in modo che i punti da misurare A & B si
trovino sull'asse centrale orizzontale della graticola come presentato sulla figura 5.
4. Modificare la posizione orizzontale con POSITION [12] in modo che il punto A si trovi su un
asse verticale a sinistra della graticola (vedi figura 5, punto A).
5. Utilizzare la formula che segue per misurare l'intervallo di tempo :
Temp (i) = Distanza fra i 2 punti (div.) ´ Coefficiente di Base di Tempo (t/div.)
6. Così, per l'esempio presentato sulla figura 5, si ottiene :
Tempo in secondi = 4,1 div. x 2µs/div. = 8,2µs
6.2.2.

Frequenza di un Segnale

1. Realizzare prima la misura di periodo come descritto qui di sopra.
2. Per ottenere il valore della frequenza del segnale, utilizzare la formula seguente :
Frequenza (Hz) = 1 / Periodo (i)
Così, per l'esempio presentato sulla figura 5, si ottiene :
Frequenza (Hz) = 1 / 8,2x10-6 (s) = 122 x 103 (s) = 122kHz
⊥ ⊥ ⊥ ⊥ ⊥
con il commutatore [10] e spostare il segnale verticalmente con
(div.) x Sensibilità letta su
56
x Fattore di sonda
