Para realizar las medidas correctas y precisas, es necesario poner el osciloscopio
en temperatura como mínimo durante 30 minutos antes de su utilización.
Asegurarse en primer lugar dominar las operaciones descritas en el capítulo "Primera Puesta en
Servicio", para obtener una visualización correcta de la señal en la pantalla.
6.1

Medidas de amplitud

6.1.1

Medida de Tensiones Alternas

1. Ajuste el mando VOLTS/DIV. [8] de forma que se visualice la señal a medir en aproximadamente
5 divisiones verticales y asegurarse que el botón VOLT VAR. [7] se encuentra realmente al tope
hacia la derecha (posición calibrada).
2. Ajuste la base de tiempo con TIME/DIV. [13], de forma que se pueda tener 1 a 2 periodos de la señal
a la pantalla.
3. Desplace la señal verticalmente con POSITION [6] para alinear la parte inferior exactamente en
una de las líneas inferiores de la cuadrícula, como se presenta en la figura 4, punto A.
4. Modifique la posición horizontal por POSITION [12], para que el eje central vertical de la cuadrícula
corte la señal exactamente en su cresta (ver figura 4, punto B).
5. Cuente la cantidad de divisiones en el eje vertical entre los puntos A y B.
6. Utilice la fórmula siguiente para determinar la amplitud cresta a cresta de la señal:
Vcc = Cantidad de divisiones en el eje vertical x Sensibilidad leída en [8] x Factor de sonda

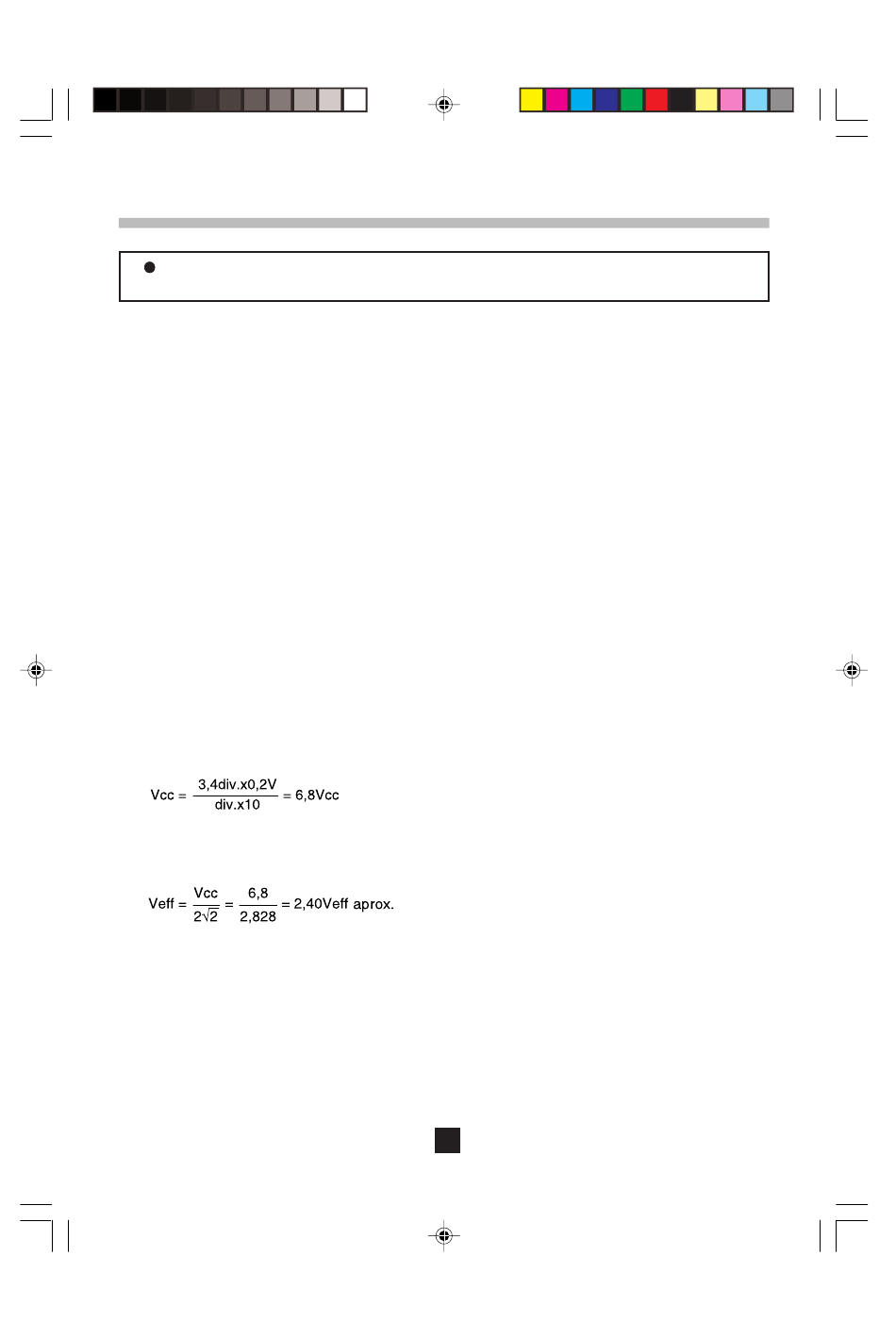

7. Por ejemplo, en la figura 4 donde tenemos una sonda atenuadora 1:10:
8. Si la forma de onda es pura, basta con utilizar los coeficientes teóricos para deducir de ello el valor
eficaz, en este ejemplo, para un seno puro:
Ver ilustración página siguiente.

6. APLICACIONES

68
