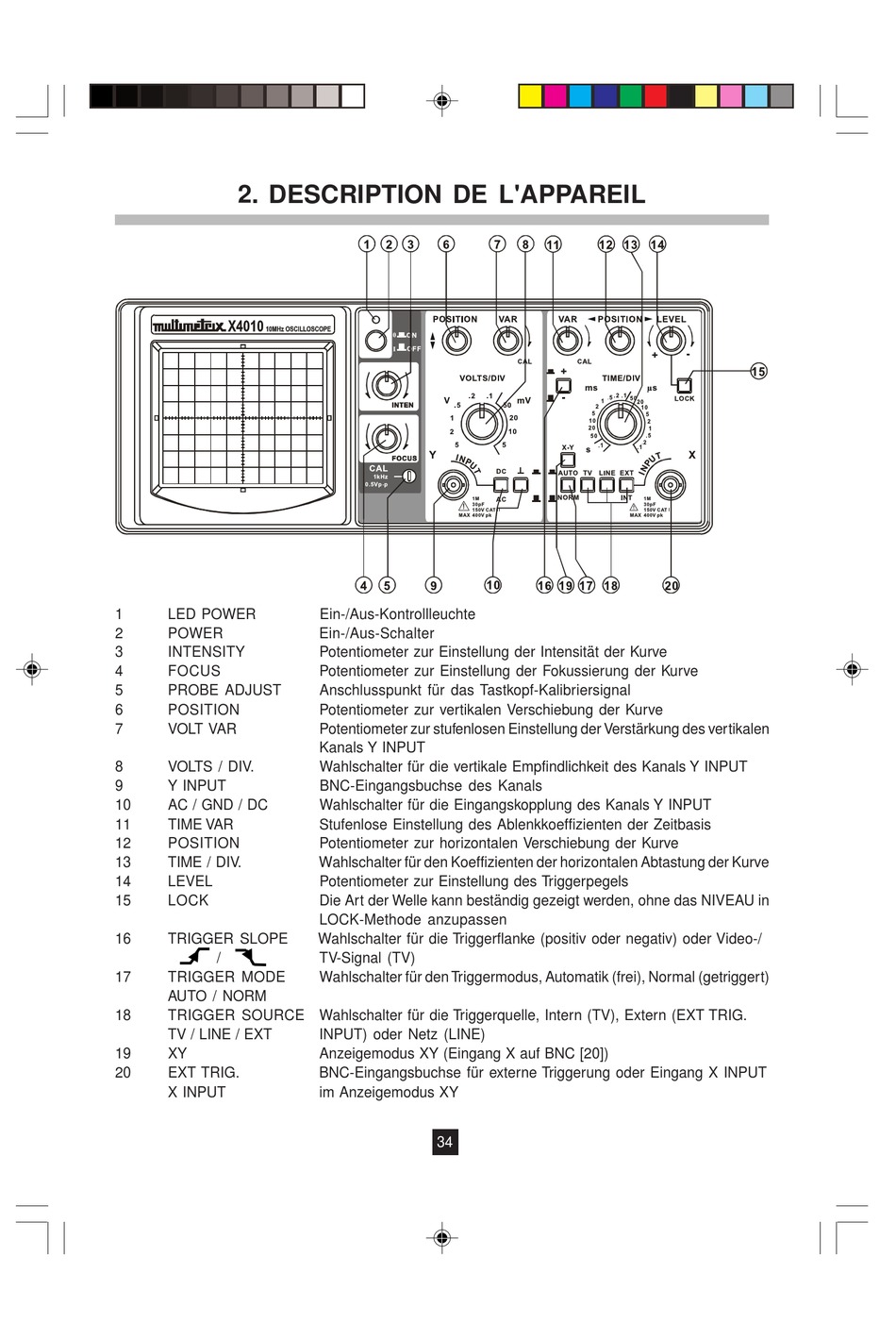

2. DESCRIPTION DE L'APPAREIL
1 LED POWER
2 POWER
3 INTENSITY
4 FOCUS
5 PROBE ADJUST
6 POSITION
7 VOLT VAR
8 VOLTS / DIV.
9 Y INPUT
10 AC / GND / DC
11 TIME VAR
12 POSITION
13 TIME / DIV.
14 LEVEL
15 LOCK
16 TRIGGER SLOPE
ÿ
/
17 TRIGGER MODE
AUTO / NORM
18 TRIGGER SOURCE Wahlschalter für die Triggerquelle, Intern (TV), Extern (EXT TRIG.
TV / LINE / EXT
19 XY
20 EXT TRIG.
X INPUT
Ein-/Aus-Kontrollleuchte
Ein-/Aus-Schalter
Potentiometer zur Einstellung der Intensität der Kurve
Potentiometer zur Einstellung der Fokussierung der Kurve
Anschlusspunkt für das Tastkopf-Kalibriersignal
Potentiometer zur vertikalen Verschiebung der Kurve
Potentiometer zur stufenlosen Einstellung der Verstärkung des vertikalen
Kanals Y INPUT
Wahlschalter für die vertikale Empfindlichkeit des Kanals Y INPUT
BNC-Eingangsbuchse des Kanals
Wahlschalter für die Eingangskopplung des Kanals Y INPUT
Stufenlose Einstellung des Ablenkkoeffizienten der Zeitbasis
Potentiometer zur horizontalen Verschiebung der Kurve
Wahlschalter für den Koeffizienten der horizontalen Abtastung der Kurve
Potentiometer zur Einstellung des Triggerpegels
Die Art der Welle kann beständig gezeigt werden, ohne das NIVEAU in
LOCK-Methode anzupassen
Wahlschalter für die Triggerflanke (positiv oder negativ) oder Video-/
TV-Signal (TV)
Wahlschalter für den Triggermodus, Automatik (frei), Normal (getriggert)
INPUT) oder Netz (LINE)
Anzeigemodus XY (Eingang X auf BNC [20])
BNC-Eingangsbuchse für externe Triggerung oder Eingang X INPUT
im Anzeigemodus XY
