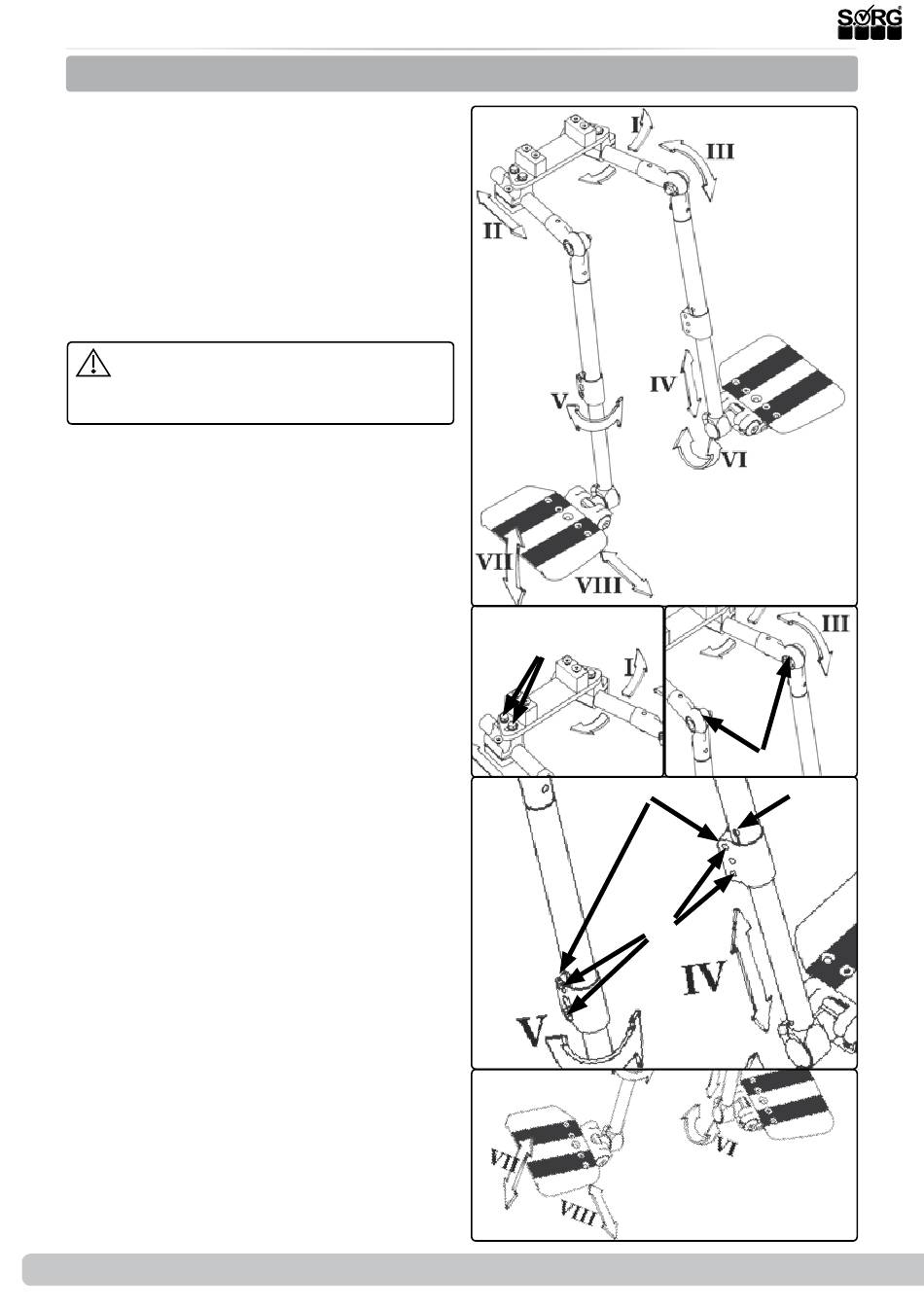

3.5 Baugruppe Beinstützen
3.5.4 Beinstützen hochschwenkbar
(1) Einstellung Abstand zwischen Fuß- und
Sitzplatte (USL)
•
Lösen Sie beide Sterngriffschrauben (A),
•
versetzen Sie die Fußplatte/n in die
neue Position
•
und drehen Sie die Sterngriffschrauben
wieder fest zu.
Die Sterngriffschraube ermöglicht eine jeder-
zeit flexible Einstellung (Längenausgleich) der
USL auch beim Hochschwenken der Beinstüt-
zen.
Nach jeder Änderung/Einstellung an der
USL muss die Sterngriffschraube absolut fest
zugedreht sein.
Für die folgenden Arbeiten:
•
Winkeleinstellung,
•
Anschlagwinkel,
•
Tiefeneinstellung
verfahren Sie bitte, wie bereits beschrieben.
Die beiden Beinstützen können unabhängig
voneinander rechts und links unterschiedlich
positioniert sein/werden.
(2) Einstellung Breite der Beinstütze
•
Lösen Sie den/die Gewindestift/e (A),
•
ziehen/schieben Sie die Beinstützenauf-
nahme (B) aus der Aufnahme (C) in die
gewünschte Position
•
und drehen Sie den/die Gewindestift/e
wieder fest zu.
Einstellung Wadenauflage
•
(3) Zur Winkeleinstellung der Waden-
auflage lösen Sie die Schraube (A) und/
oder die Schraube (B),
•
bringen Sie die Wadenauflage in die
gewünschte Position
•
und drehen die Schraube/n (A) und/
oder (B) wieder fest zu.
•
Zum Versetzen der Halterung (C) der
Wadenauflage entfernen Sie die Schrau-
be (B),
•
versetzen die Halterung (C) in die ge-
wünschte Bohrung,
•
setzen die Schraube (B) wieder ein
•
und drehen sie fest zu.
•
Zum Versetzen der Wadenauflage in
ihrer Halterung (C) lösen Sie beide
Schrauben (D) (die zweite ist hier nicht
sichtbar),
•
verschieben Sie die Wadenauflage in die
gewünschte Position
•
und drehen die Schraube (D) wieder
fest zu.
28 von 40
(1)
(2)
(A)
(4)
(5)
Serviceheft Loop
RS
SORG
(3)
(A)
(B)
(A)
(C)
2019-06-27
