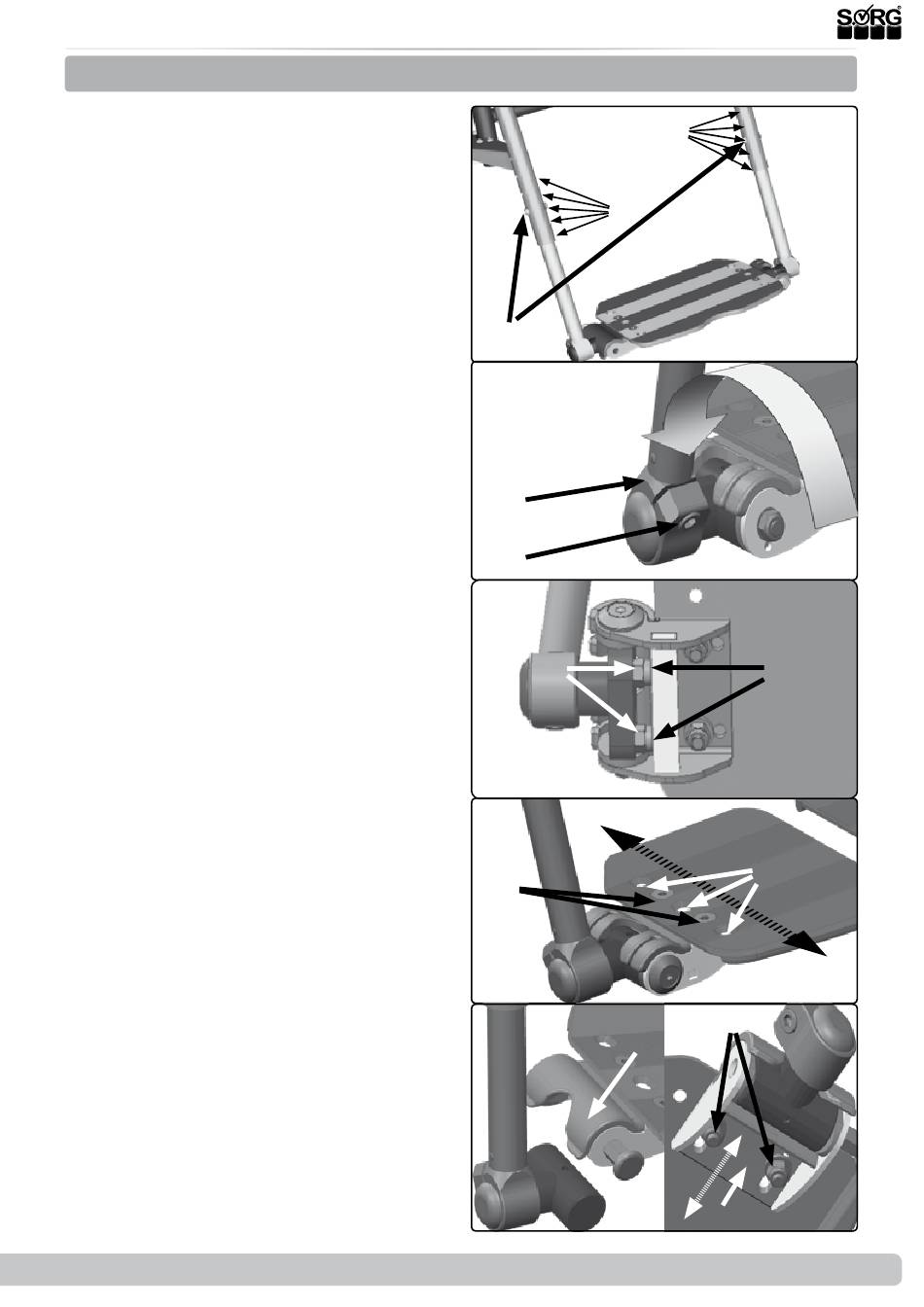

3.5 Baugruppe Beinstützen
3.5.3 Beinstützen seitlich abschwenkbar
Einstellung Abstand zwischen Fuß- und Sitz-
platte (USL)
•
(1) Entfernen Sie die beiden Schrauben
(A),
•
versetzen Sie die Fußplatte/n in die al-
ternativen Bohrungen (B),
•
setzen Sie beide Schrauben (A) wieder
ein und
•
drehen beide Schrauben fest zu.
Bei einer durchgehenden Fußplatte müssen Sie
die beiden Anbindungen der Fußplatte an die
Beinstütze immer parallel versetzen.
Winkeleinstellung
•
(2) Wenn möglich, schließen Sie die
Fußplatte.
•
Lösen Sie beidseitig die Zylinderschrau-
ben (A) bis sich die Klemmverbindung
(B) löst,
•
gewünschte/n Winkel einstellen,
•
Zylinderschrauben (A) wieder fest zu-
drehen.
Feinjustierung Anschlagswinkel
•
(3) Kontermutter (A) lösen,
•
Anschlagschrauben (B) in die ge-
wünschte Position drehen,
•
anschließend die Kontermutter (A) wie-
der fest zudrehen.
Tiefeneinstellung der Fußplatte/n
•
(4) Entfernen Sie die Schrauben (A) auf
der/den Fußplatte/n,
•
versetzen Sie die Fußplatte/n in den
Bohrungen (B) und
•
drehen Sie die Schrauben wieder fest zu.
Feinjustierung Verschlusskralle
•
(5) Zum Feinjustieren der Verschluss-
kralle (A)
•
lösen Sie die Muttern (B) auf der Unter-
seite,
•
verschieben Sie den Halter (C) bis die
Fußplatte gut schließt.
•
Drehen Sie die Muttern wieder fest zu.
2019-06-27
(1)
(A)
(2)
(B)
(A)
(3)
(4)
(A)
(5)
Serviceheft Loop
RS
SORG
(B)
(B)
(A)
(A)
(C)
(B)
(B)
(B)
27 von 40
