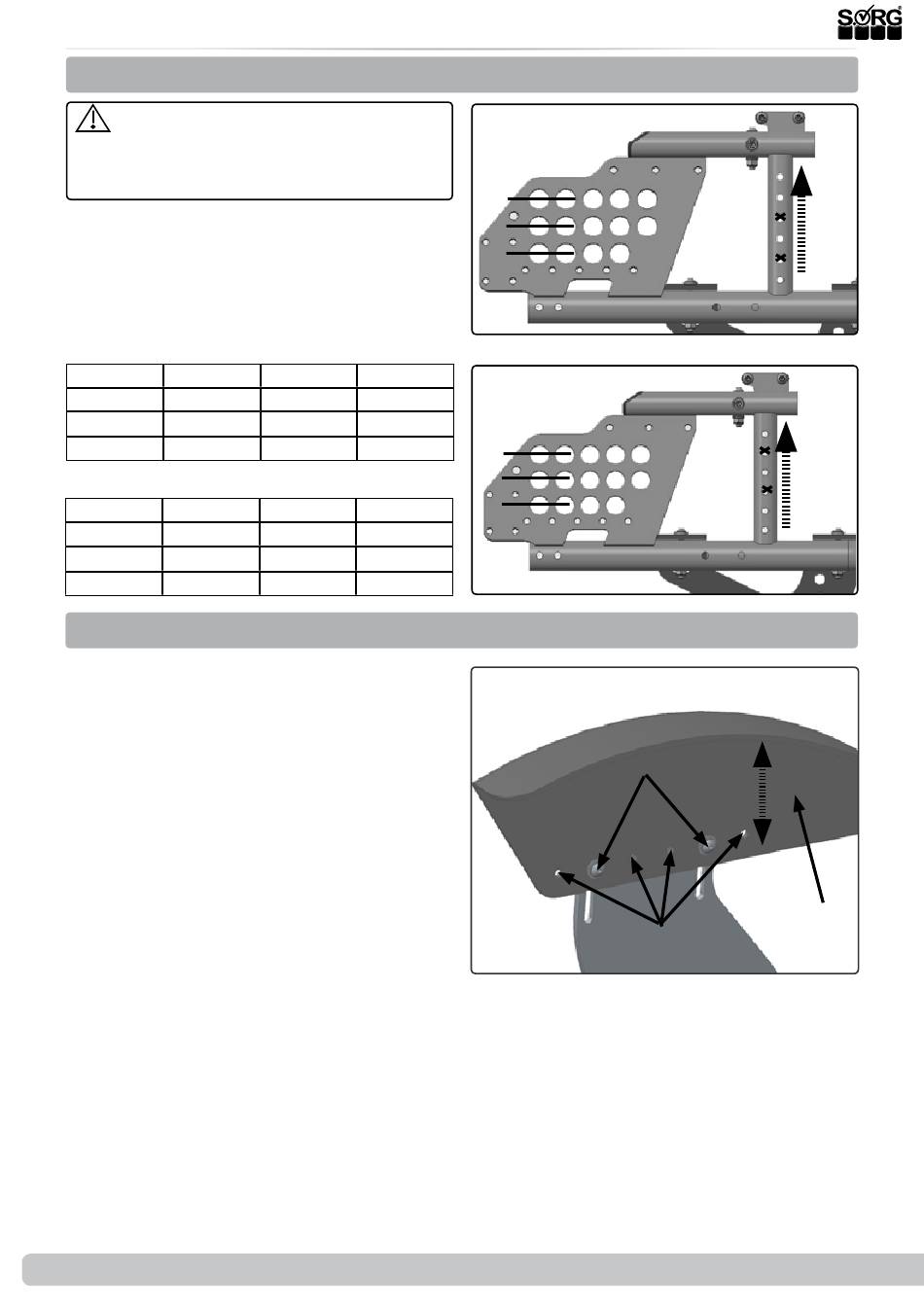

3.1 Baugruppe Räder
3.1.1 Position Antriebsräder
Nach allen Positionsänderung die Kipp-
stabilität des Loop
mit Patient überprüfen und ggf. die Position
modifizieren!
(1+2) Die Einstellung der Position der An-
triebsräder erfolgt abhängig von der ge-
wünschten Sitzhöhe.
Die Sitzhöhe kann zusätzlich verändert werden
durch vertikales Versetzen der Sitzplatte.
(1) Sitzhöheneinstellung Sitztiefe 300-400 mm
20"
A
410
B
435
C
460
(2) Sitzhöheneinstellung Sitztiefe 420-480 mm
20"
A
435
B
460
C
485
3.1.2 Anpassung Höhe und Position des Radschutzes bei Antriebsrad Positionsänderungen
(3) Bei vertikaler Verstellung:
•
Antriebsrad entfernen,
•
Verschraubungen (A) am Radschutz
lösen
•
und den Radschutz (B) ganz nach oben
schieben.
•
Die Radposition verstellen.
•
Das Antriebsrad wieder einstecken
•
und den Radschutz (B) nach unten
schieben, so dass ein Abstand von 50
mm/ 5 cm zwischen Radschutz (B) und
Antriebsrad entsteht.
•
Danach das Antriebsrad wieder entfer-
nen
•
und die Schrauben (A) am Radschutz
(B) wieder festschrauben.
Bei horizontaler Verstellung:
•
Antriebsrad entfernen,
•
Verschraubung (A) am Radschutz (B)
entfernen.
•
Den Radschutz (B) entsprechend der
gewünschten Postion des Rades in die
alternativen Bohrungen (C) verset-
zen und etwas anschrauben, so dass
der Radschutz noch in der Höhe ver-
schraubt werden kann.
•
Danach verfahren Sie bitte entspre-
chend der vertikalen Verstellung.
10 von 40
RS bei voller Kantelung
SORG
22"
24"
435
460
460
485
485
510
22"
24"
460
485
485
505
505
530
Serviceheft Loop
(A)
(B)
(C)
(2)
(A)
(B)
(C)
(3)
(A)
(C)
RS
SORG
+20/
40 mm
+20
mm
(B)
2019-06-27
