3.1 Baugruppe Räder
3.1.2 Anpassung Höhe und Position des Radschutzes bei Antriebsrad Positionsänderungen

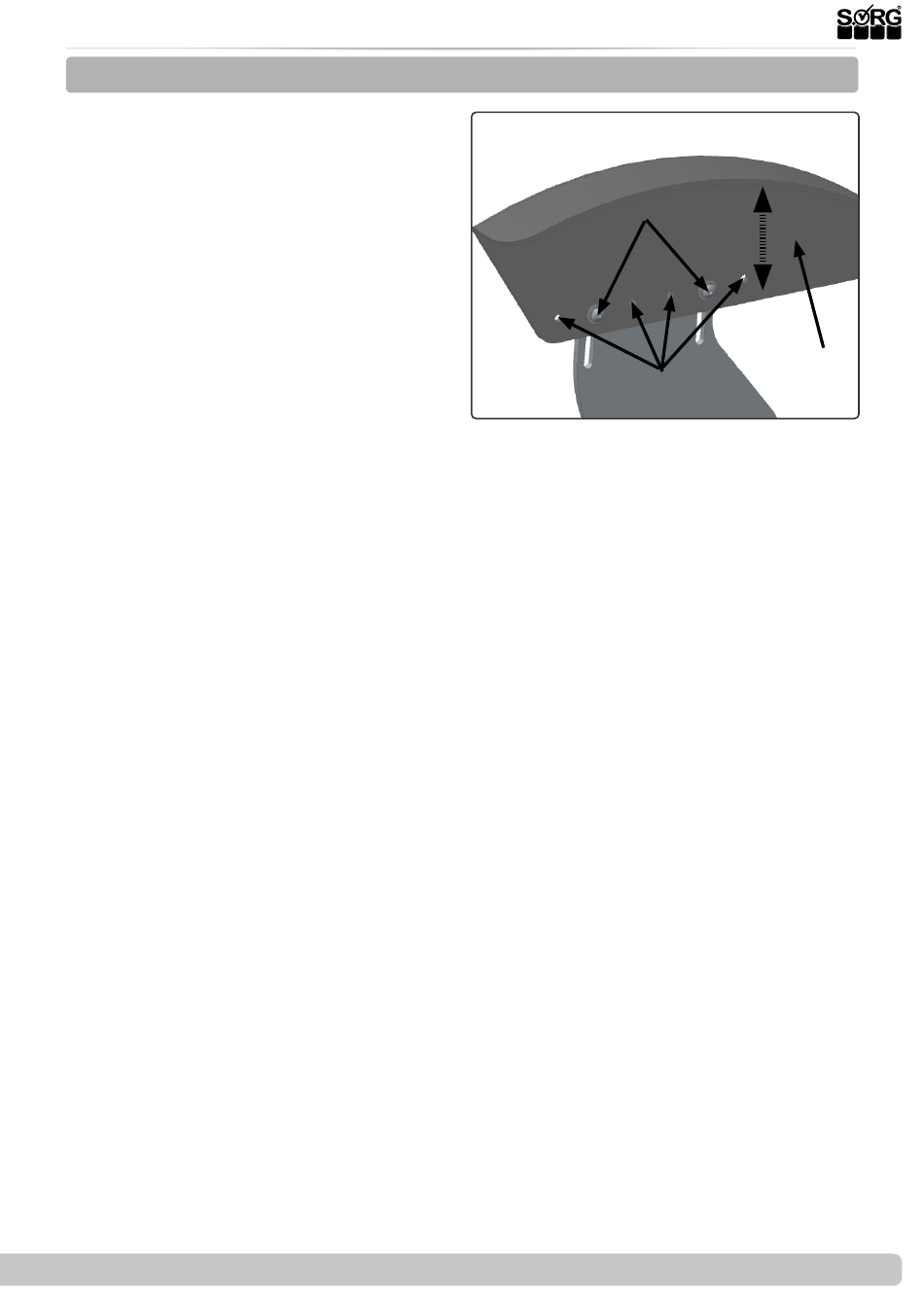

(3) Bei vertikaler Verstellung:
•
Antriebsrad entfernen,
•
Verschraubungen (A) am Radschutz
lösen
•
und den Radschutz (B) ganz nach oben
schieben.
•
Die Radposition verstellen.
•
Das Antriebsrad wieder einstecken
•
und den Radschutz (B) in die ge-
wünschte Position schieben. Danach das
Antriebsrad wieder entfernen
•
und die Schrauben (A) am Radschutz
(B) wieder festschrauben.
Bei horizontaler Verstellung:
•
Antriebsrad entfernen,
•
Verschraubung (A) am Radschutz (B)
entfernen.
•
Den Radschutz (B) entsprechend der gewünschten Postion des Rades in die alternativen
Bohrungen (C) versetzen und etwas anschrauben, so dass der Radschutz noch in der
Höhe verschobenwerden kann.
•
Danach verfahren Sie bitte entsprechend der vertikalen Verstellung.
2020-10-15
(3)
Serviceheft Dynamis TSD
(A)
(C)
(B)
9 von 36
