ProMinent DULCOMETER Cool-Control D1C Betriebsanleitung Seite 13

1)
3)

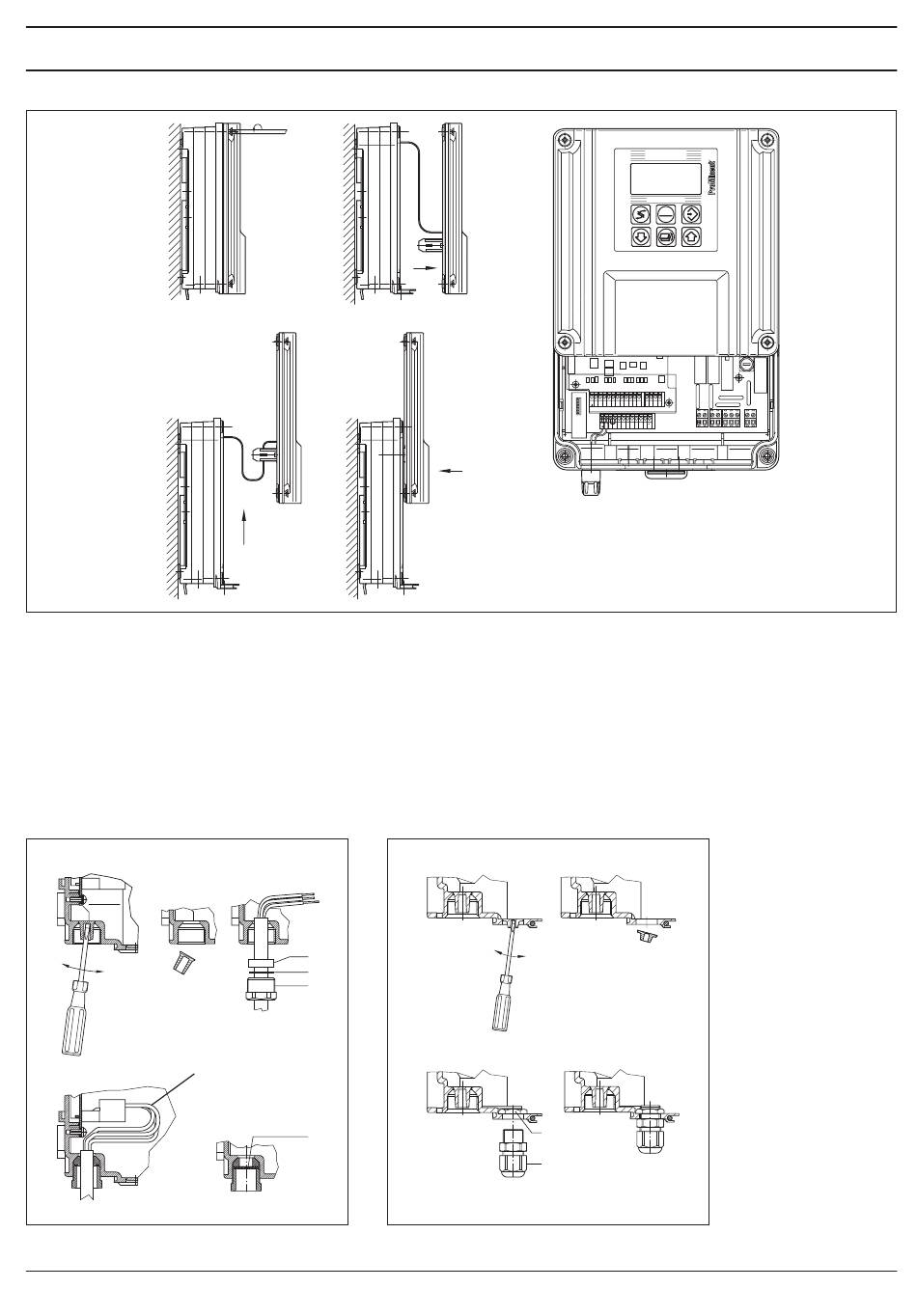

Installation elektrisch bei Wandmontage
Zunächst müssen entsprechend der Anzahl der Kabel die Gewindebohrungen ausgebrochen werden.
Zum Ausbrechen der einzelnen Gewinde sind Ausbrech-Hilfen vorgesehen.
Zum Ausbrechen sind folgende Werkzeuge zu verwenden:
• Hintere Reihe (Abb. 1): Schraubendreher DIN 5262-B, Größe 1 (ø 4,5 mm)
• Vordere Reihe (Abb. 2): Schraubendreher DIN 5262-B, Größe 0 (ø 3,0 mm)
a) b)
d)
Abb. 1: Hintere Reihe
ProMinent ®
2)
4)
c)
3
2
1
Kabelbinder
e)
4
DED1C1W 006
5)
a) b)
c) d)
6
5
Abb. 2: Vordere Reihe
Montieren / Installieren
Cool-Control
®
DULCOMETER
STOP
START
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
2 2 1 1 2 1 3 2 1 N L1
12 11 10 9 8 7 6 5 4 3 2 1
DED1C1W 007
D1C1(W) 005 D
Seite 13
