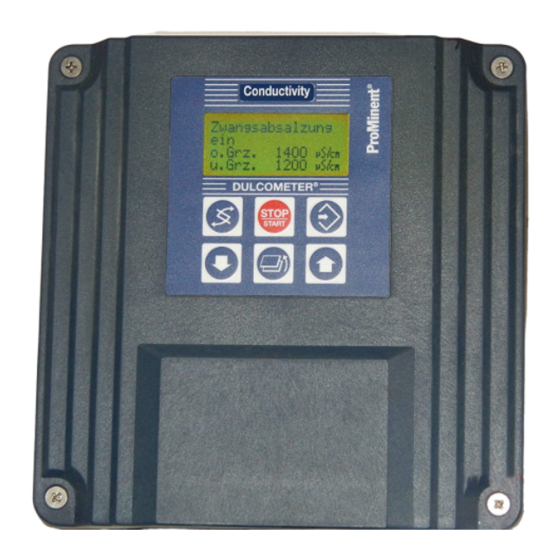

ProMinent DULCOMETER D1C Kurz- Betriebsanleitung

Kurzbetriebsanleitung
®
DULCOMETER D1C, Messgröße pH
ACHTUNG
Verbindlich ist die vollständige Betriebsanleitung!

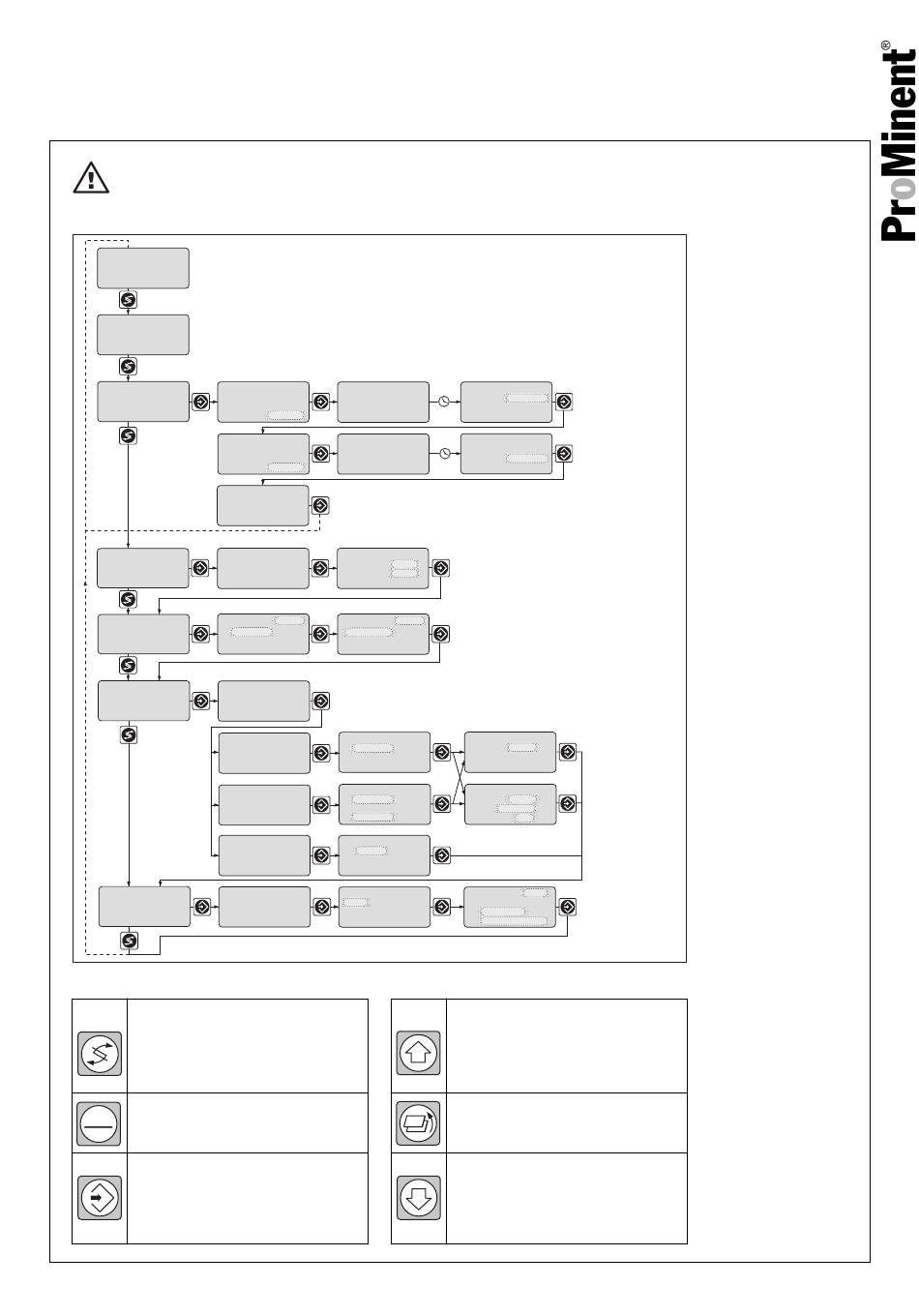

Eingeschränktes Bedienmenü
Daueranzeige 1
pH
7.20
Temp.: 33.2°C
Temperaturangabe nur mit Korrekturgröße
Daueranzeige 2
Meßwert 7.20 pH
Störgr. 70 %
nur mit Regelung
-59 %
Stellgr.
(w = Sollwert)
7.00 pH
w =
Temperatureinstellung und -angabe nur mit Korrekturgröße
Kalibrieren pH Kalibrieren pH
Nullpkt: 0.0 mV
Sonde in Puffer
Steilh. bei 25°C 1 !
59.16 mV/pH 7.56 pH
Kalibrieren pH
Nullpkt:
Steilh. bei 25°C
Nur mit Grenzwert-, Magnetventil-Relais oder Stellmotor
Relais Regelung pH
Magnetventile:
einstellen ?
MV1 Lauge
MV2 Säure
Grenzwerte Grenzwert1
einstellen ?
Nur mit Regelung
Regelung
einstellen ?
Einstellen im
vollständigen
Bedienmenü
Allg.Einstellung
Informationen
Funktionen der Taste
Menütaste WECHSEL
Zum Wechseln innerhalb einer Menü-
ebene und zum Wechseln von einer
veränderbaren Größe zur anderen
innerhalb eines Menüpunktes.
Menütaste START/STOP
STOP
Start/Stop der Regel- und Dosier-
START
funktion
Menütaste EINGABE
Zur Übernahme, Bestätigung oder
Speicherung eines angezeigten
Wertes oder Zustandes. Zur Alarm-
quittierung.
T. Nr. 987229
positive Werte der Stellgröße:
negative Werte der Stellgröße: Säure
Kalibrieren pH
Abgleich 1 läuft
Bitte warten !
33.0°C 6.96 pH 33.0°C
Kalibrieren pH Kalibrieren pH
Sonde in Puffer Abgleich 2 läuft
2 ! Bitte warten !
4.12 pH 33.0°C 3.97 pH 33.0°C
-2.1 mV
59.07 mV/pH
Relaiszuordnung
Relais1: MV1
Relais2: MV2
unten Grenzwert2
2.00 pH
12.00 pH
Regelung pH
Stellgröße:
positiv Lauge
negativ Säure
für normale Regelung
Sollwert
Regelung
normal 7.20 pH
Aktuelle Stell-
-30 %
größe:
Regelung mit Totzone
oder
Regelung Sollwert 2 oben
7.20 pH
mit Totzone
Sollwert 1 unten
Aktuelle Stell-
7.00 pH
größe: -30 %
oder für manuelle Dosierung
Regelung Manuell Dosieren
manuell -15 %
des Stellberei-
Aktuelle Stell-
größe: -30 % ches
Identcode: D1CA
Alarmrelais
DxPxxxxxxxxxx aktiv
Programmversion
D1C-A1 FW-4.80
