Montieren / Installieren
4.2.2

Montage Cool-Control W (Wandaufbau)

HINWEIS
Das Gerät sollte sich in einer günstigen Ablese- und Bedienposition (möglichst in Augen-
höhe) befinden.
Wandmontage
Das Gerät kann mittels der beigefügten Wandhalterung direkt an die Wand geschraubt werden (Bohr-
schablone liegt bei).

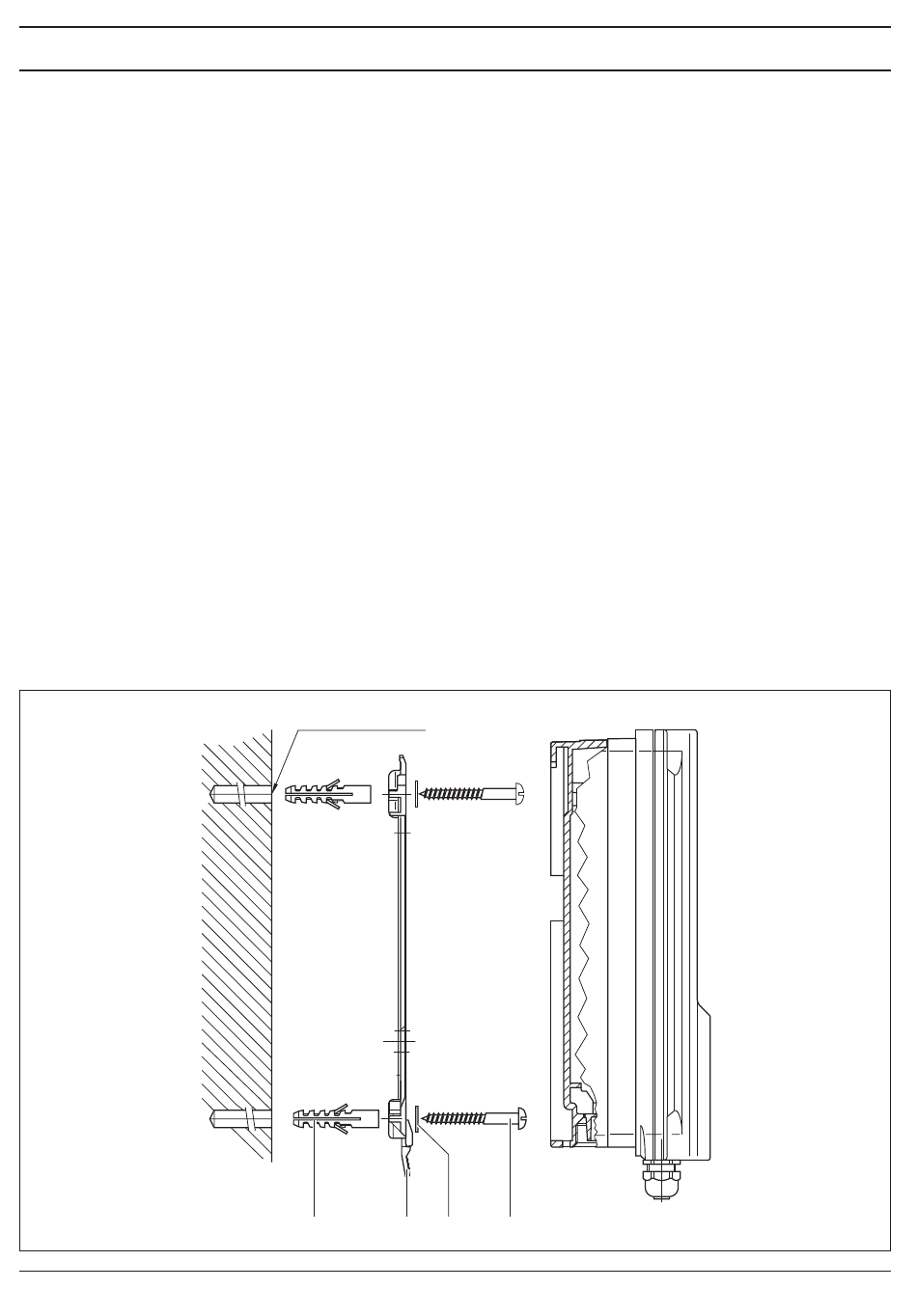

Befestigungsmaterial für Wandmontage:
• Pos. (1) 3 Stck. Halbrundkopfschraube 5 x 45
• Pos. (2) 3 Stck. U-Scheibe 5.3
• Pos. (3) 3 Stck. Dübel d8 Kunststoff
Die Wandhalterung (4) kann zunächst auch als Bohrhilfe verwendet werden. Hierzu die Halterung an der
vorgesehenen Stelle an der Wand einrichten.
HINWEIS
Beim Einrichten darauf achten, dass für die Verlegung der Kabel genügend Freiraum ist. Für
die „Parkstellung" muss nach oben ca. 120 mm Platz freigehalten werden.
Die Bohrungen anzeichnen und bohren. Dübel (3) eindrücken und die Halterung mit den Schrauben (1) und
den U-Scheiben (2) anschrauben. Das Gerät oben auf die Wandhalterung aufsetzen, leicht gegen die Wand
andrücken und ca. 4 mm nach oben schieben, bis es deutlich hörbar einrastet.
Seite 10
Bohrl. ø 8 x 50 tief
3 4 2 1
