Betriebsanleitung
®

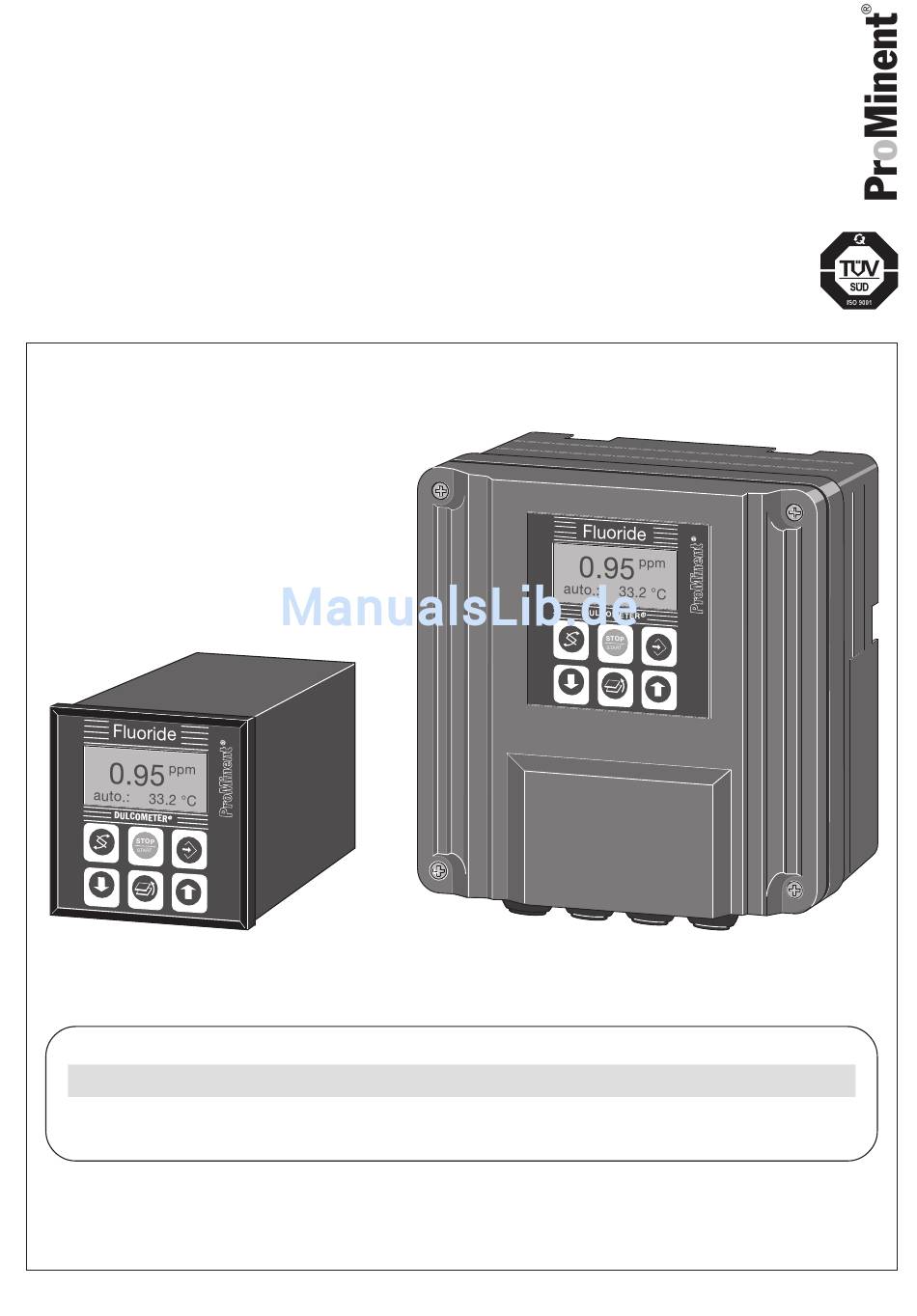

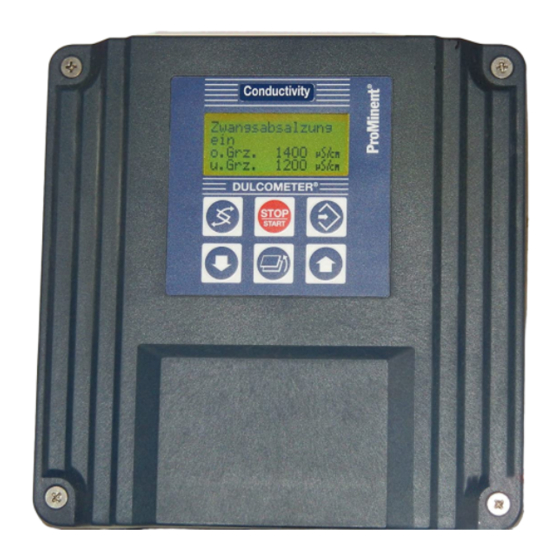

DULCOMETER
D1C
Teil 2: Einstellung und Bedienung,
Messgröße Fluorid
D1C2-001 D
Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Bedienungsfehler erlischt die Garantie!
Teile Nr. 987319
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 157 02/07 G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER D1C
Inhaltszusammenfassung für ProMinent DULCOMETER D1C
- Seite 1 ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Teile Nr. 987319 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 157 02/07 G...
-
Seite 2: Gerätekennzeichnung / Identcode
Gerätekennzeichnung / Identcode ® D1C A DULCOMETER Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Fluorid (0,02 ... -
Seite 3: Inhaltsverzeichnis
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren/zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C... -
Seite 4: Geräteübersicht / Bedienelemente
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Fluorid Graphikanzeige "Start/Stop"- Taste "Wechsel"- Taste "Eingabe"- Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-002 D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige). -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung HINWEIS Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER ® entnehmen Sie bitte der Beschreibung des vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs – einem "vollstän- digen" und einem "eingeschränkten". Alle Werte sind voreingestellt und können im vollständigen Bedien- menü... -
Seite 6: Symbole Der Display-Anzeige
Symbole der Display-Anzeige Die Display-Anzeige des Reglers DULCOMETER ® D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Fluorid) Symbol Ansteuerung aus links... -
Seite 7: Bedienschema
Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs Kalibrier-Menü Kalibrier-Hinweise verschiedene Zugangscode korrekt Einstell-Menüs Einstellung von Zugangscode Parametern D1C2-007-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangscode verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! -
Seite 8: Eingeschränktes Bedienmenü
Eingeschränktes Bedienmenü / Gesamtdarstellung Daueranzeige 1 0.95 Temperaturangabe nur mit Korrekturgröße auto.: 33.2°C Fluorid-Messsignal in mV (Wechselanzeige) Daueranzeige 2 positive Werte der Stellgröße: Fluorid Meßwert 0.95 ppm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: deFluor Stellgr. -59 % (w = Sollwert) 0.90 ppm Temperatureinstellung und -angabe nur mit Korrekturgröße... -
Seite 9: Beschreibung
Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 0.95 Temperaturangabe nur mit Korrekturgröße auto.: 33.2°C Fluorid-Messsignal in mV (Wechselanzeige) Daueranzeige 2 positive Werte der Stellgröße: Fluorid Meßwert 0.95 ppm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: deFluor Stellgr. -59 % (w = Sollwert) 0.90 ppm D1C2-011-D... - Seite 10 Eingeschränktes Bedienmenü / Beschreibung Fehlermeldung Bedingung Wirkung Potential gering* < 90,0 mV Zurück zur Daueranzeige: Grundlastdosierung Potential hoch* > 150,0 mV Zurück zur Daueranzeige: Grundlastdosierung Lösung fehlt Zurück zur Daueranzeige: Grundlastdosierung Messwert Fluorid unruhig ∆U > 0,3 mV Zurück zur Daueranzeige: Grundlastdosierung nach t >...
- Seite 11 Eingeschränktes Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Fluorid negative Werte der Stellgröße: deFluor Regelung Regelung...
- Seite 12 Eingeschränktes Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Identcode: D1CA 5000 Allg.Einstellung Alarmrelais Zugangsk.: Informationen DxFxxxxxxxxxx aktiv Bedienmenü: Programmversion deutsch D1C-C1 FW-5.00 eingeschränkt D1C2-016-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv...
-
Seite 13: Vollständiges Bedienmenü
Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 0.95 7.20 Temperaturangabe nur mit Korrekturgröße auto.: 33.2°C 33.2 °C Fluorid-Messsignal in mV (Wechselanzeige) Daueranzeige 2 Meßwert 0.95 ppm positive Werte der Stellgröße:... -
Seite 14: Beschreibung
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 0.95 Temperaturangabe nur mit Korrekturgröße auto.: 33.2°C Fluorid-Messsignal in mV (Wechselanzeige) Daueranzeige 2 positive Werte der Stellgröße: Fluorid Meßwert 0.95 ppm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: deFluor Stellgr. -59 % (w = Sollwert) 0.90 ppm D1C2-011-D... - Seite 15 Vollständiges Bedienmenü / Beschreibung Fehlermeldung Bedingung Wirkung Potential gering* < 90,0 mV Zurück zur Daueranzeige: Grundlastdosierung Potential hoch* > 150,0 mV Zurück zur Daueranzeige: Grundlastdosierung Lösung 1 fehlt Zurück zur Daueranzeige: Grundlastdosierung Steilheit gering < 45 mV/dec Zurück zur Daueranzeige: Grundlastdosierung Steilheit hoch >...
- Seite 16 Vollständiges Bedienmenü / Beschreibung Messwert einstellen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Meßwert Meßwert einstellen ? Kontrollzeit Meßwert D1C2-020-D Kontrollzeit Messwert ACHTUNG Diese Funktion darf nicht bei Anwendungen aktiviert werden, bei denen davon ausgegan- gen werden kann, dass der Messwert sich nicht ändert. Diese Funktion prüft, ob sich der Messwert von der Sonde (am Messwerteingang) innerhalb der "Kontrollzeit Messwert"...
- Seite 17 Vollständiges Bedienmenü / Beschreibung Pumpen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Pumpen zur Regelung Regelung Max. Hubzahl Pumpen einstellen ? Pumpe1: Pumpe1 Fluorid Pumpe2: Pumpe2 deFluor Hübe/Minute D1C2-022-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Maximale Hubzahl/Minute...
- Seite 18 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Zyklus 10 s 10 s 9999 s für Magnetventil min. Zeit Zyklus/2 für Magnetventil Hier die kleinste erlaubte Ein- schaltdauer des angeschlos- senen Gerätes einstellen. Zyklus 1 h/aus 240 h für Timer 1 min...
- Seite 19 Vollständiges Bedienmenü / Beschreibung a) theoretische Schaltzeit < min. Zeit: Zyklus Zyklus Zyklus min. Zeit theoretisch Zyklus Zyklus Zyklus min. Zeit tatsächlich Der DULCOMETER ® D1C schaltet so viele Zyklen lang nicht ein, bis die Summe der theoretischen Schalt- zeiten die „min. Zeit“ übersteigt. Dann schaltet er für die Dauer dieser Zeitsumme ein. b) theoretische Schaltzeit >...
- Seite 20 Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert2 oben Grenzwerte Grenzwert Fehler 1.50 ppm einstellen ? Hyst.: 0,05 ppm Grenzwert1 unten ∆t ein: 0.50 ppm Regelung: Relais 1: Relais 2: aktiv geschlos aktiv geschlos ∆t ein: ∆t ein:...
- Seite 21 Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden, wie die Kalibrierung einer Messsonde.
- Seite 22 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Fluorid negative Werte der Stellgröße: deFluor Regelung Regelung...
- Seite 23 Vollständiges Bedienmenü / Beschreibung Störgröße Störgröße Störgröße Störgröße Störgröße Nennwert: Störwirkung: einstellen Hz/mA 20 mA multiplikativ 4...20 mA Störgröße max. additive Stellgröße 100 % D1C2-029-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Störgröße (Durchfluss) lt. Identcode keine Signalverarbeitung: 10 Hz Signal <0,02 Hz = kein Durchfluss 500 Hz...
- Seite 24 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal Regelung mA-Ausgang 2 Nur mit 2 Normsignalausgängen Stellgröße: Stellgröße positiv Fluorid 0 mA = mA-Ausgang 2 mA-Ausgang 2 20 mA = negativ deFluor -100% einstellen ?
- Seite 25 Vollständiges Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Allg.Einstellung Identcode: D1CA Alarmrelais Pause Normal Informationen DxFxxxxxxxxxx aktiv - aktiv geschlos Programmversion - Alarm aus D1C-C1 FW-5.00 - td: 0 min 5000 Zugangsk.: Bedienmenü: deutsch vollständig...
- Seite 26 Vollständiges Bedienmenü / Beschreibung Pause Normal ® Wenn der Pause-Kontakt geschlossen wird, setzt der DULCOMETER D1C die Stellausgänge auf „0“ so lange der Pause-Kontakt geschlossen ist bzw. für eine anschließende Verzögerungszeit t (wenn t > 0 min eingestellt ist). Während der Pause-Kontakt geschlossen ist, ermittelt der D1C im Hintergrund den P-Anteil. Bei PID-Regelung (Identcode-Merkmal „Regelverhalten“...
-
Seite 27: Fehler/Hinweise/Fehlerbehebung
Fehler / Hinweise / Fehlerbehebung... - Seite 28 ©2002 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany ® Betriebsanleitung DULCOMETER D1C, Teil 2/Fluorid Änderungen vorbehalten · Printed in the F.R.Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg · Germany Telefon +49 6221 842-0 · Fax +49 6221 842-617 info@prominent.com · www.prominent.com...
