7.3.8 LF-Messung – Sondenanschluss ändern

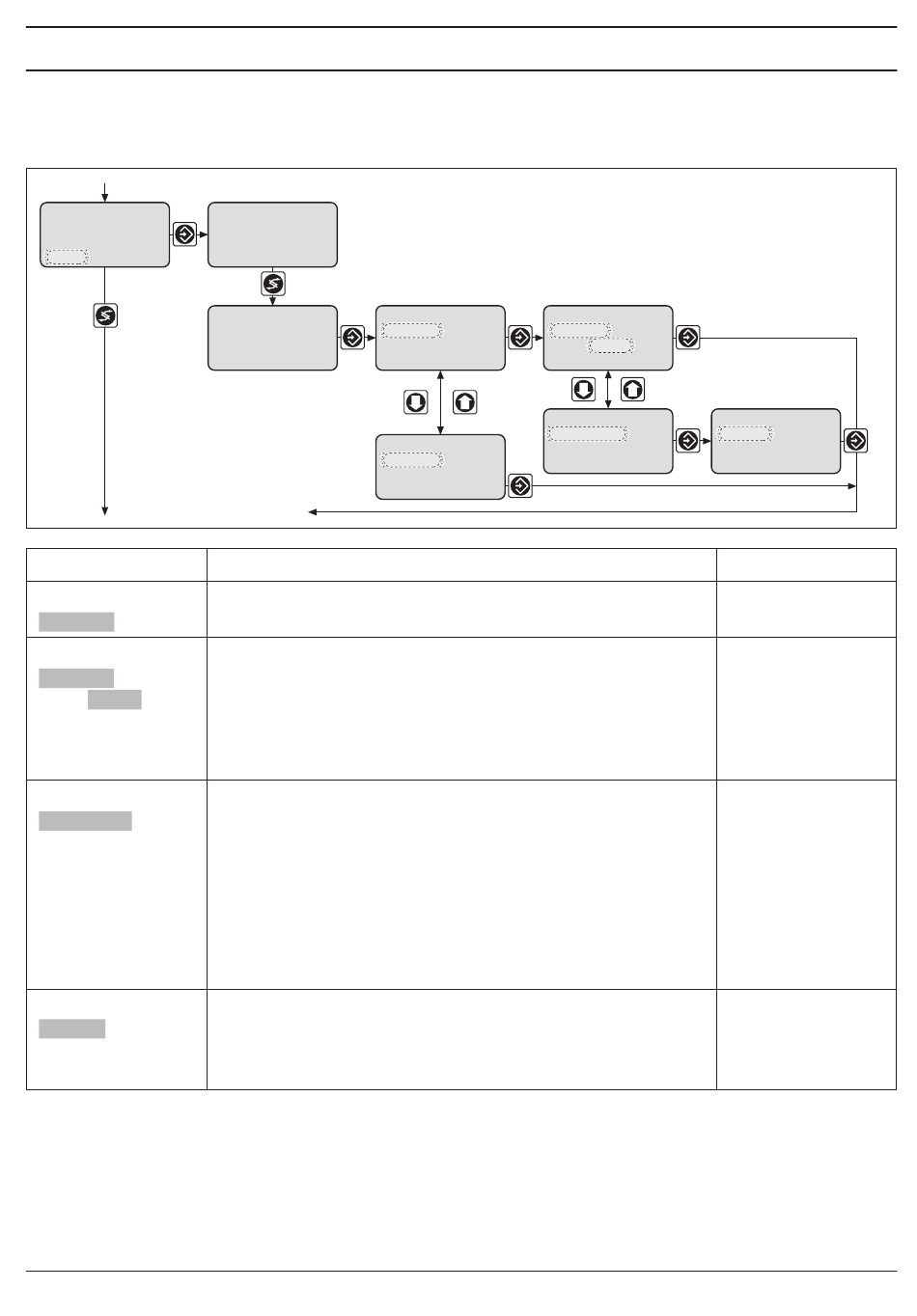

LF-Messung (Sondenanschluss einstellen)
LF-Messung
Zugangscode:
5000
Parameter
Sondenanschluss
2-Leiter
Leitungswiderst.
manuell
0.5 Ω
Leitungswiderstand Ist der Leitungswiderstand des Sondenkabels nicht
automatik
Abschlusswiderst.
anschließen !
Abschlusswiderst.
10.0 Ω
Leitungswiderst.
0.5 Ω
ProMinent ®
Messparameter
einstellen ?
Sondenanschluss Sondenanschluss
ändern ? 2-Leiter
Sondenanschluss
4-Leiter
Beschreibung
Entsprechend der verwendeten Sonde wird der Sonden-
Sondenanschluss eingestellt.
Nur bei 2-Leiteranschluss muss der Widerstand des
Sondenkabels eingegeben werden. Ist der Widerstand des
Sondenkabels bekannt, wird die Einstellung „manuell"
ausgewählt und der Wert des Leitungswiderstandes ein-
gegeben. Bei kurzen Sondenkabeln ist der Leitungs-
widerstand in der Regel 0,5 Ω.
bekannt, kann die Cool-Control für die Messung des
Leitungswiderstandes benutzt werden. Dazu wird das
Sondenkabel an die Cool-Control angeschlossen. Die
Sonde wird am Steckkopf vom Kabel entfernt. Anstatt der
Sonde wird am Stecker des Sondenkabels ein 10 Ω
Widerstand angeschlossen. Durch Betätigung der Enter-
Taste wird die Leitungswiderstandmessung durchgeführt.
Es erscheint das nächste Menü.
Der Abschlusswiderstand wird auf 10 Ω eingestellt. Die
Cool-Control zeigt den Messwert für den Leitungswider-
stand an. Nach Betätigung der Enter-Taste übernimmt die
Steuerung den Wert für den Leitungswiderstand (0,5 Ω).
Leitungswiderst.
manuell
0.5 Ω
Leitungswiderst. Abschlusswiderst.
automatik 10.0 Ω
Abschlusswiderst. Leitungswiderst.
anschließen ! 0.5 Ω
Bedienen
Bereich
2-Leiter / 4-Leiter
manuell / automatik
0.0 - 50.0 Ω
10.0 - 50.0 Ω
Seite 47
