Inhaltszusammenfassung für ProMinent DULCOMETER D1C
Seite 1

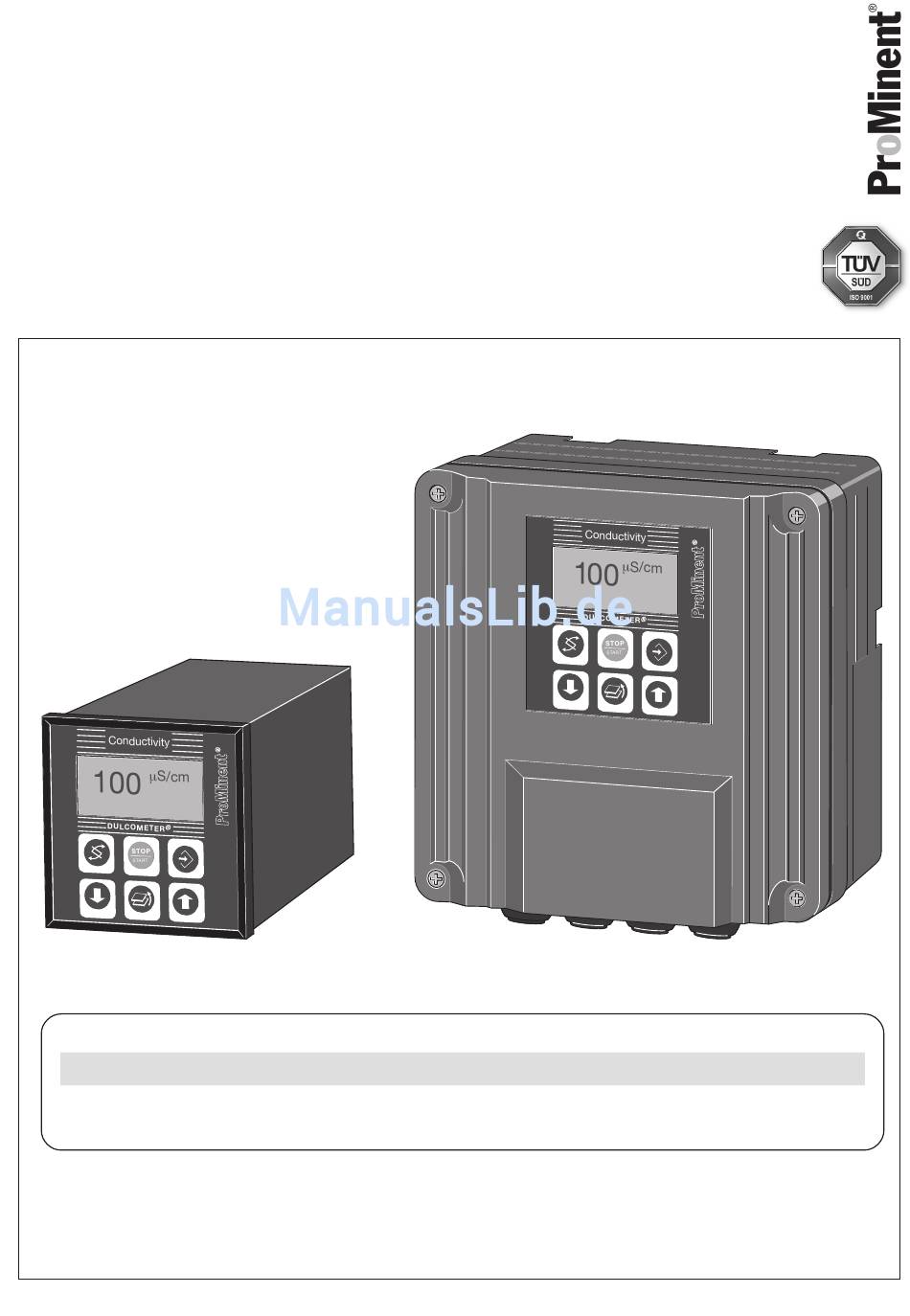

D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 986584 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 191 10/08 G...
Gerätekennzeichnung / Identcode ® D1C A DULCOMETER Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Leitfähigkeit...
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca” unter www.prominent.com/dokumentation_D1C...
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Leitfähigkeit Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-Leit.-mA-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige).
Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER entnehmen Sie bitte der Beschreibung des Vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs – einem "vollstän- digen" und einem "eingeschränkten". Alle Werte sind voreingestellt und können im vollständigen Bedienmenü verändert werden.
Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Leitfähigkeit heben) Symbol Ansteuerung aus links...
Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs verschiedene Zugangscode korrekt Einstell-Menüs Einstellung von Zugangscode Parametern D1C2-Leit.-mA-007-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangscode verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! Ist bei einem Einstell-Menü...
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 %...
Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 % Stellgr. (w = Sollwert) 1000 µS/cm D1C2-Leit.-mA-011-D Kalibrieren Leitfähigkeit Kalibrieren Kalibrieren Leitfähigkeit ?
Seite 10
Eingeschränktes Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert 2 oben Grenzwerte 1500 µS/cm einstellen ? Grenzwert 1 unten 1000 µS/cm D1C2-Leit.-mA-014-D Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenz- Grenze 1: unten unten wertverletzung Grenze 2:...
Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 µS/cm Daueranzeige 2 Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung Stellgr. -59 % (w = Sollwert) 1000 µS/cm...
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 % Stellgr. (w = Sollwert) 1000 µS/cm D1C2-Leit.-mA-018-D Kalibrieren Leitfähigkeit Kalibrieren Kalibrieren Leitfähigkeit ?
Seite 14
Vollständiges Bedienmenü / Beschreibung ACHTUNG Bei Änderung des Messbereichs werden Soll- und Grenzwerte auf die zugehörigen Anfangs- werte umgeschaltet! In allen Menüs sind die Einstellungen zu überprüfen! mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Messbereich 0..2000 µS/cm 0..1000 mS/cm Soll- und Grenzwerte 0..5000 µS/cm werden auf die...
Seite 15
Vollständiges Bedienmenü / Beschreibung Korrekturwert Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Korrekturwert Korrekturwert Korrekturwert automatik α = 1,90 % / °C einstellen ? 33,0 °C D1C2-Leit.-mA-034-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Temperatur- lt.
Seite 16
Vollständiges Bedienmenü / Beschreibung bei Timer Relais Relaiszuordnung Timersteuerung 1 Timersteuerung 2 einstellen ? Relais1: Timer Relais 1 Relais 2 Relais2: Timer Zyklus Zyklus t ein: 1 min t ein: 1 min D1C2-Leit.-mA-033-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Relaiszuordnung lt.
Seite 17
Vollständiges Bedienmenü / Beschreibung Wenn im LC-Display die Uhr zu sehen ist, dann kann genau dann der Timer über die Eingabe-Taste an den Anfang des Zyklus zurückgesetzt werden. Die %-Angabe im LC-Display gibt an, wie weit der aktuelle Zyklus abgelaufen ist. Timer-Relais können z.B.
Seite 18
Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwerte Grenzwert Fehler Grenzwert2 oben einstellen ? Hyst.: 10 µS/cm 1500 µS/cm ∆t ein: Grenzwert1 unten Regelung: 1000 µS/cm Grenzwert 1 max. Relais 1: GW1 Relais 2: GW2 Zeit: - aktiv geschlos...
Seite 19
Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden wie die Kalibrierung einer Messsonde.
Seite 20
Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Leitfähigkeit heben negative Werte der Stellgröße: Leitfähigkeit senken...
Seite 22
Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal Regelung mA-Ausgang 2 Stellgröße: Nur mit 2 Normsignalausgängen Stellgröße positiv Leitf. 0 mA = mA-Ausgang 2 mA-Ausgang 2 negativ Leitf. 20 mA = 100% einstellen ? Meßwert...
Seite 23
Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv aktiv nicht aktiv Pause normal normal Hold Steuereingang Pause aktiv geschlossen aktiv geschlossen reagiert wie Schließer aktiv offen reagiert wie Öffner Alarm Pause Alarmrelais kann durch Pause-Kontakt aktiviert werden 0 min...
