Betriebsanleitung
®

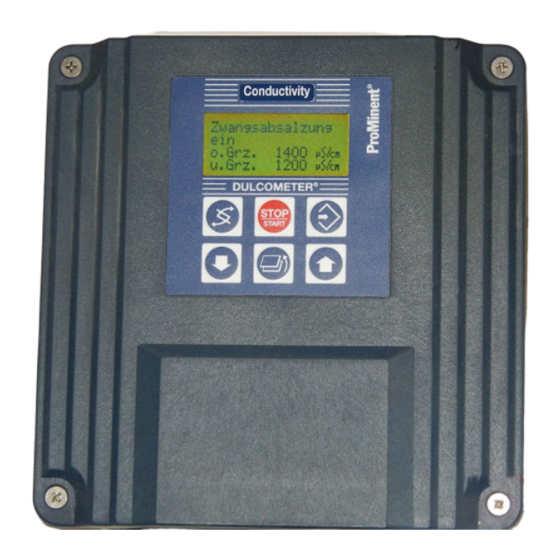

DULCOMETER
D1C
Teil 2: Einstellung und Bedienung,
Messgröße Ozon
D1C2-001 D
Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 987290
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 192 10/08 G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent DULCOMETER D1C

Inhaltszusammenfassung für ProMinent DULCOMETER D1C

  • Seite 1 D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 987290 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 192 10/08 G...

  • Seite 2: Gerätekennzeichnung / Identcode

    Gerätekennzeichnung / Identcode ® D1C A DULCOMETER Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Ozon...

  • Seite 3: Inhaltsverzeichnis

    Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren/zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C...

  • Seite 4: Geräteübersicht / Bedienelemente

    Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Ozon Graphikanzeige "Start/Stop" Taste "Wechsel" Taste "Eingabe" Taste "Rücksprung" Taste ® DULCOMETER "Auf" "Ab" STOP Taste Taste START D1C2-002 D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige).

  • Seite 5: Funktionsbeschreibung

    Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER entnehmen Sie bitte der Beschreibung des vollständigen Bedienmenüs in Kapitel 8! Bedienmenü ® Der Regler DULCOMETER D1C gestattet Einstellungen in zwei unterschiedlichen umfangreichen Menüs. Alle Werte sind voreingestellt und können im vollständigen Bedienmenü verändert werden. Ausgeliefert wird der Regler mit eingeschränktem Bedienmenü, so dass von Beginn an ein sinnvolles Arbeiten mit dem Regler D1C in vielen Anwendungsfällen möglich ist.

  • Seite 6: Symbole Der Display-Anzeige

    Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Ozon) Symbol Ansteuerung aus links...

  • Seite 7: Bedienschema

    Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs Kalibrier-Menü Kalibrier-Hinweise verschiedene Zugangs-Code korrekt Einstell-Menüs Einstellung von Zugangs-Code Parametern D1C2-007-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangs-Code verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig!

  • Seite 8: Eingeschränktes Bedienmenü

    Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 0.20 Meßwert 0.20 ppm Daueranzeige 2 positive Werte der Stellgröße: Ozon 70 % Störgr. nur mit Regelung negative Werte der Stellgröße: De-O Stellgr.

  • Seite 9: Beschreibung

    Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 0.20 Meßwert 0.20 ppm Daueranzeige 2 positive Werte der Stellgröße: Ozon Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-O 59 % Stellgr. (w=Sollwert) (Ozonvernichtung) 0.20 ppm D1C2-Ozon-011-D Kalibrieren der Ozon-Sonde Während des Kalibrierens setzt der D1C die Stellgröße auf „0“. Ausnahme: Wenn eine Grundlast oder eine manuelle Stellgröße eingestellt wurde, bleiben diese während des Kalibrierens erhalten.
  • Seite 10 Eingeschränktes Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwerte Grenzwert 2 oben einstellen ? 0.50 ppm Grenzwert1 unten 0.10 ppm D1C2-Ozon-014-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenzwertver- oben Grenzwertverletzung letzung...
  • Seite 11 Eingeschränktes Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Sollwert 0,20 ppm 0,01 ppm untere Grenze obere Grenze Bei Regelung mit Totzone Messbereich Messbereich 2 Sollwerte erforderlich. Sollwert 2 > Sollwert 1 Regelparameter xp 10 % 500 % xp bezogen auf Messbereich Regelparameter Tn...

  • Seite 12: Vollständiges Bedienmenü

    Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 0.20 Meßwert 0.20 ppm Daueranzeige 2 70 % Störgr. nur mit Regelung Stellgr. 59 % (w=Sollwert) 0.20 ppm...

  • Seite 13: Beschreibung

    Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 0.20 Meßwert 0.20 ppm Daueranzeige 2 positive Werte der Stellgröße: Ozon Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-O 59 % Stellgr. (w=Sollwert) (Ozonvernichtung) 0.20 ppm D1C2-Ozon-018-D Kalibrieren der Ozon-Sonde Während des Kalibrierens setzt der D1C die Stellgröße auf „0“. Ausnahme: Wenn eine Grundlast oder eine manuelle Stellgröße eingestellt wurde, bleiben diese während des Kalibrierens erhalten.
  • Seite 14 Vollständiges Bedienmenü / Beschreibung Messwert Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Normsignal-Eingang mA Meßwert Meßwert Bereichzuordnung Bereichzuordnung 4 mA 20 mA = 2.00 ppm Meßwert 0.00 ppm einstellen ? Meßwert Kontrollzeit Meßwert D1C2-Ozon-020-D ACHTUNG Bei Änderung der Bereichszuordnung muss die Ozon-Sonde neu kalibriert sowie in allen Menüs die Einstellungen überprüft werden! Kontrollzeit Messwert ACHTUNG...
  • Seite 15 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Temperatur- lt. Identcode manuell Umschaltung nur wenn lt. kompensation automatik Identcode = automatik Manuelle Temperatur- 25 °C 0,1 °C 0 °C 100 °C kompensation Pumpen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Pumpen zur Regelung Regelung Ozon...
  • Seite 16 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Relaiszuordnung lt. Identcode Relais 1 Magnetventil 1 *Im Fehlerfalle, Grenzwert 1* bei Pause oder Stop werden Stellglied 1 die Relais inaktiviert Timer 1 Stellmotor nur mit Stellmotor Relais 2 Magnetventil 2 Grenzwert 2*...
  • Seite 17 Vollständiges Bedienmenü / Beschreibung Zyklus Magnetventil min. Zeit Stellgröße: 80 % = 0,80 Zyklus Zyklus Stellgröße: 50 % = 0,50 Zyklus ® Die Schaltzeiten des DULCOMETER D1C (Magnetventil) hängen von der Stellgröße ab und von der „min. Zeit“ (kleinste erlaubte Einschaltdauer des angeschlossenen Gerätes). Die Stellgröße bestimmt das Verhältnis t /Zyklus und damit die Schaltzeiten (siehe Abb.
  • Seite 18 Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert2 oben Grenzwert Fehler 0.50 ppm Hyst.: 0.20 ppm Grenzwert1 unten ∆t ein: Grenzwerte 0.10 ppm Regelung: ein einstellen ? Relais 1: GW1 Relais 2: GW2 - aktiv geschlos - aktiv geschlos ∆t ein:...
  • Seite 19 Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Für eine korrekte Funktion darf die Stelldauer des verwendeten Stellmotors 25 Sekunden für 0…100% des Stellbereichs nicht unterschreiten.
  • Seite 20 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird alle 2 s neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Ozon negative Werte der Stellgröße: de-O...
  • Seite 21 Vollständiges Bedienmenü / Beschreibung Störgröße Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Störgröße Störgröße Störgröße Störgröße einstellen ? Nennwert Störwirkung: Hz / mA additiv 10.00 Hz 10 Hz Störgröße max. additive Stellgröße 100 % D1C2-Ozon-029-D mögliche Werte Anfangswert Schrittweite unterer Wert...
  • Seite 22 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal mA-Ausgang 2 Regelung Nur mit 2 Normsignalausgängen Stellgröße: Stellgröße 0 mA = positiv O mA-Ausgang 2 mA-Ausgang 2 20 mA = -100% negativ de-O einstellen?
  • Seite 23 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv aktiv nicht aktiv Pause Normal Normal Hold Steuereingang Pause aktiv geschlossen aktiv geschlossen aktiv offen Alarm Pause Alarm aus Alarm aus Alarm ein Alarmrelais kann durch 0 min 1 min 0 min...

  • Seite 24: Fehler / Hinweise / Fehlerbehebung

    ©1995 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany ® Betriebsanleitung DULCOMETER D1C, Teil 2/Ozon Änderungen vorbehalten · Printed in the F.R.Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg · Germany Telefon +49 6221 842-0 · Fax +49 6221 842-617 info@prominent.com · www.prominent.com...
