11
Optionen
11.1
Busanbindungen (Profibus-DP, andere auf
Anfrage)
Zur Zeit ist es möglich, den Umrichter über Profibus-DP an eine übergeordnete
Steuerung anzubinden. Verwendung findet hier das SIEB & MEYER Busprotokoll
DNC 61.00. Nähere Informationen zum Protokoll finden Sie in der Anleitung zur Be-
diensoftware Vector7x.
Die Anbindung über Profibus-DP ist eine Option und muss gesondert bestellt wer-
den.

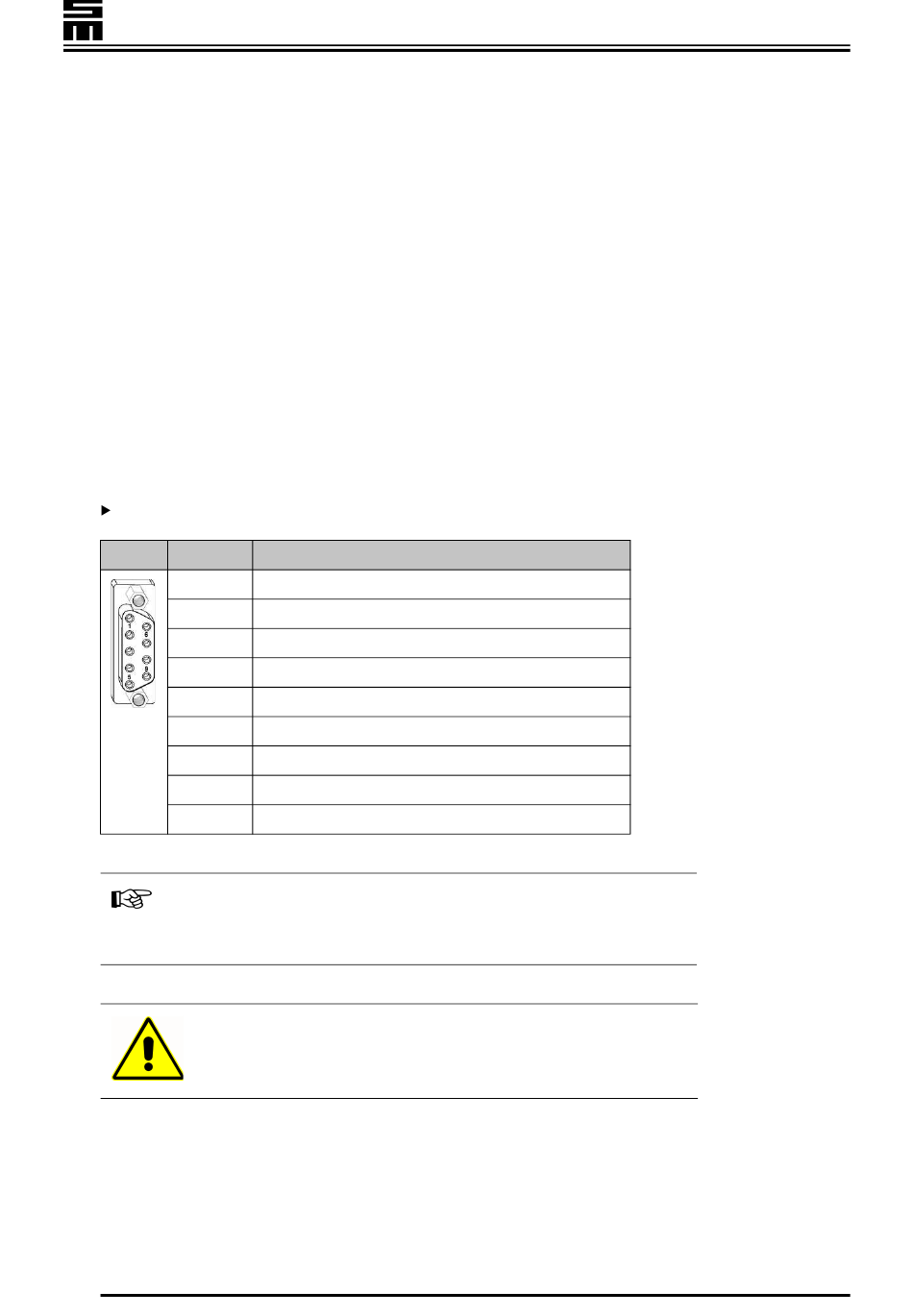

11.1.1
X1 - Profibus DP
9 polige Submin D-Buchse
Pin
1
2
3
4
5
6
7
8
9
Als Submin D-Steckverbindungen sollten Steckergehäuse mit gut
leitender Oberfläche verwendet werden. Das Schirmgeflecht der
Zuleitung sollte dann großflächig am Kabeleintritt im Steckergehäu-
se aufgelegt werden.
Achtung
Sollte das Gerät als „Endgerät" in einem Profibus-Verbund einge-
setzt werden, müssen Abschlusswiderstände an den Datenleitun-
gen angeschlossen werden.
Frequenzumrichter
Bezeichnung
2M
nicht belegt
PRO_B
PRO_RTS
nicht belegt
2P5
nicht belegt
PRO_A
nicht belegt
FC72C
Optionen
67
