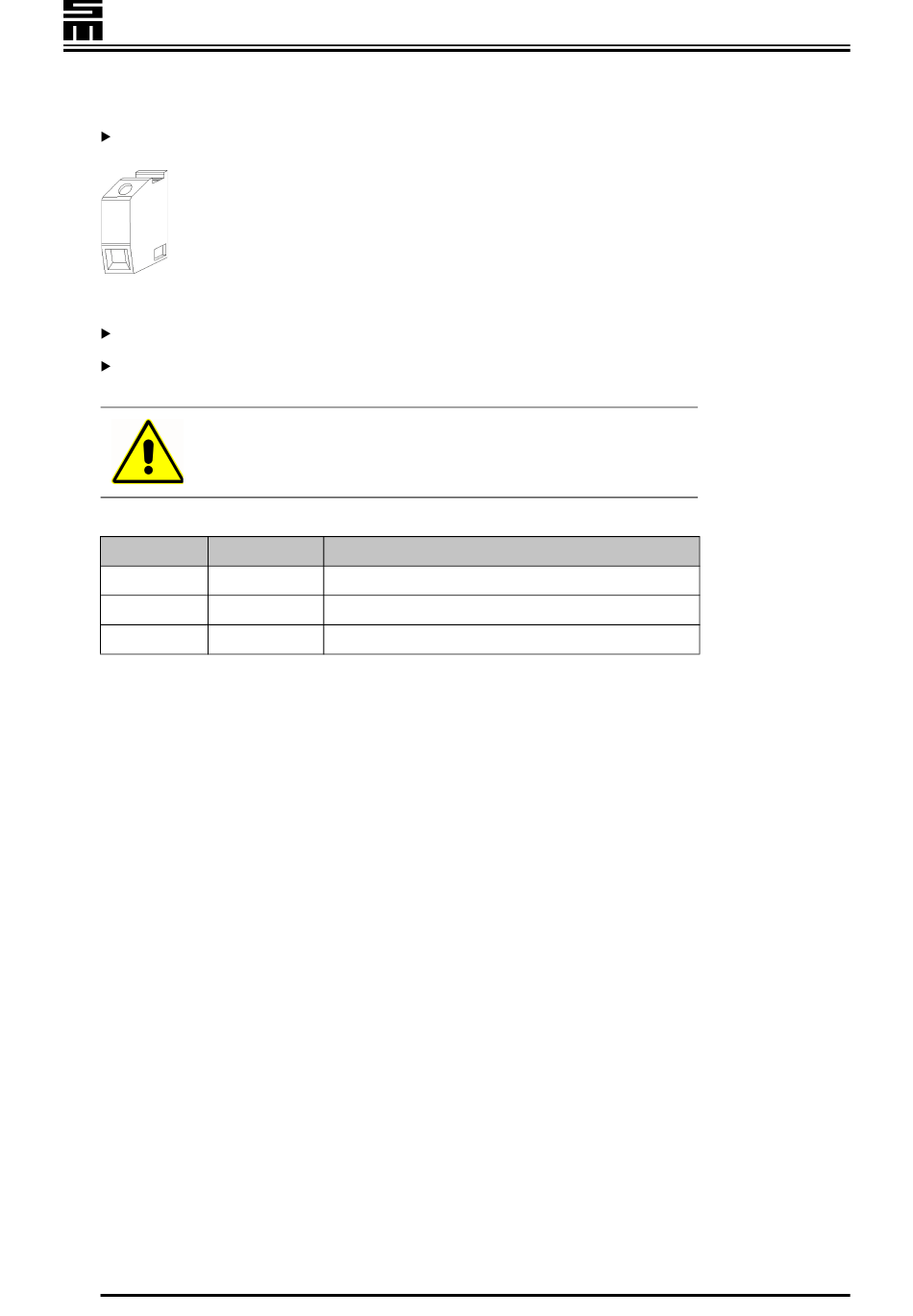

8.3.6.6
U, V, W - Motorphasen
3 Durchführungsklemmen (PHOENIX)
Die Leistungsklemmen sind zum Anschluss der Motorphasen vorgese-
hen. Die Verbindung erfolgt an den gleichnamigen Anschlüssen am Mo-
tor.
Folgende Drahtquerschnitte sind zulässig:
Starr:
Flexibel:
Achtung
Die Phasen dürfen nicht vertauscht werden!
Bezeichnung
E/A
U
A
V
A
W
A
8.3.6.7
Erdanschluss
An jedem Umrichtermodul besteht die Möglichkeit, Erdverbindungen anzuschließen.
Dafür steht im unteren Modulbereich eine Lasche mit M4-Anschluss zur Verfügung.
Frequenzumrichter
2
0,5 bis 16 mm
2
0,5 bis 10 mm
Funktion
Verbindung zur Motorphase U
Verbindung zur Motorphase V
Verbindung zur Motorphase W
FC72C
Gerätebeschreibung
57
