Analogausgänge 1, 2
Es gibt zwei Analogausgänge. Je nach programmierter Zuordnung und Skalierung
können Spannungen von 0 V bis 10 V ausgegeben werden.
Auflösung:
Innenwiderstand:
Aktualisierungsrate:
Die folgenden Funktionen sind zur Zeit möglich:
Laststrom
Ist-Drehzahl
Leistung
Drehmoment
Motortemperatur
Kühlkörpertemperatur
Funktion und Zuordnung kann mit Hilfe der Software Vector7x geändert werden.
8.3.5.1
Beispiele für analoge Sollwertvorgaben
In den nachfolgend aufgeführten Beispielen wird vorausgesetzt,
dass abgeschirmte Leitungen verwendet werden, deren Schirme
beidseitig kurz und großflächig auf Erdpotential gelegt werden.
Beispiel 1:

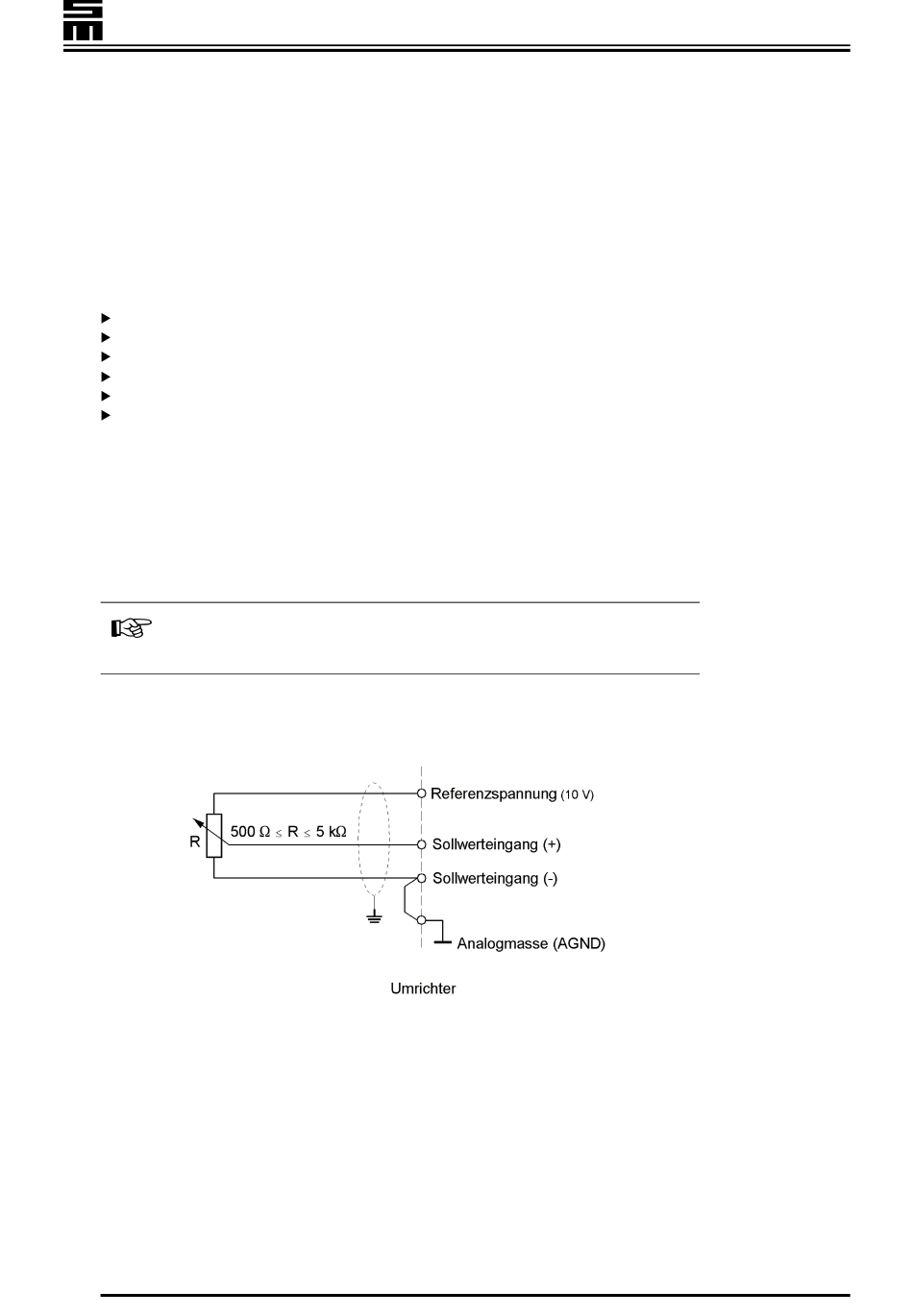

Analoge Sollwertvorgabe (0 bis 10 V) über externes Potentiometer
Frequenzumrichter
9 Bit (511 Inkremente)
1 kΩ
ca. 2 ms
FC72C
Gerätebeschreibung
