Gerätebeschreibung
8.3.6.4
Masse (GND) und Analogmasse (AGND)
Die Anschlusspins mit der Bezeichnung Masse (GND) sind für die digitalen Ein- und
Ausgänge als Bezugsmasse vorgesehen.
Der Anschlusspin mit der Bezeichnung Analogmasse (AGND) ist als Bezugsmasse
für den analogen Sollwert und die analogen Ausgänge vorgesehen.
Beide Massen (GND und AGND) sind intern im Umrichter zusammengeführt. Es be-
steht also keine Potentialtrennung zwischen beiden Anschlüssen.
8.3.6.5
L1, L2, L3 - Netzphasen

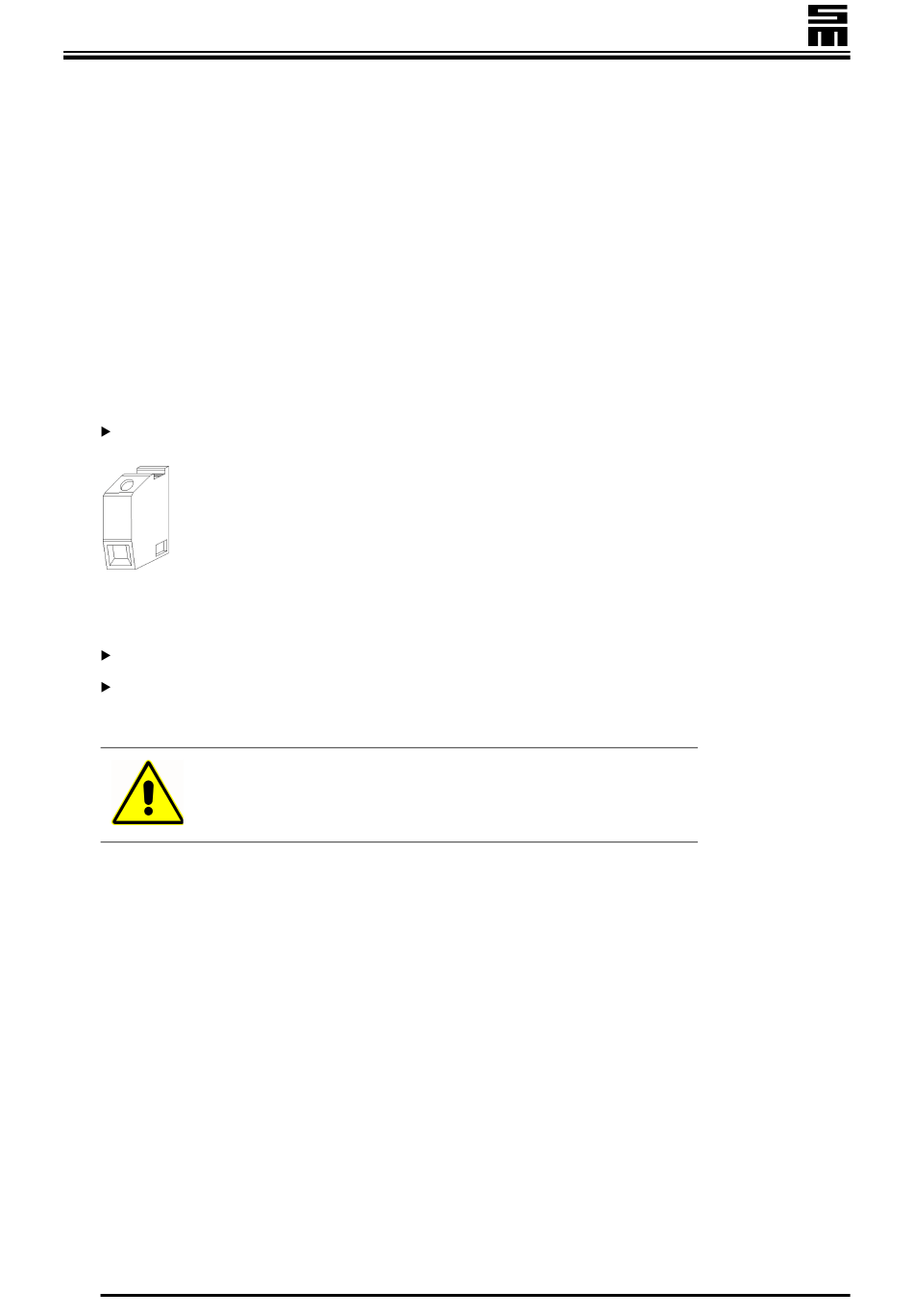

3 Durchführungsklemmen (PHOENIX)
Diese Leistungsklemmen sind zum Anschluss der Netzphasen (400 V
bis 480 V
Folgende Drahtquerschnitte sind zulässig:
Starr:
Flexibel:
Achtung
Im Gerät sind Netzsicherungen nur optional vorhanden. Sollte diese
Option nicht bestellt worden sein, müssen extern schnelle Sicherun-
gen für den Halbleiterschutz vorgesehen werden.
56
+/- 10%) vorgesehen.
eff
0,5 bis 16 mm
0,5 bis 10 mm
2
2
FC72C
eff
Frequenzumrichter
