8.3.6.3
SC bzw. 24 V-Input/GND
4-poliger CombiCon

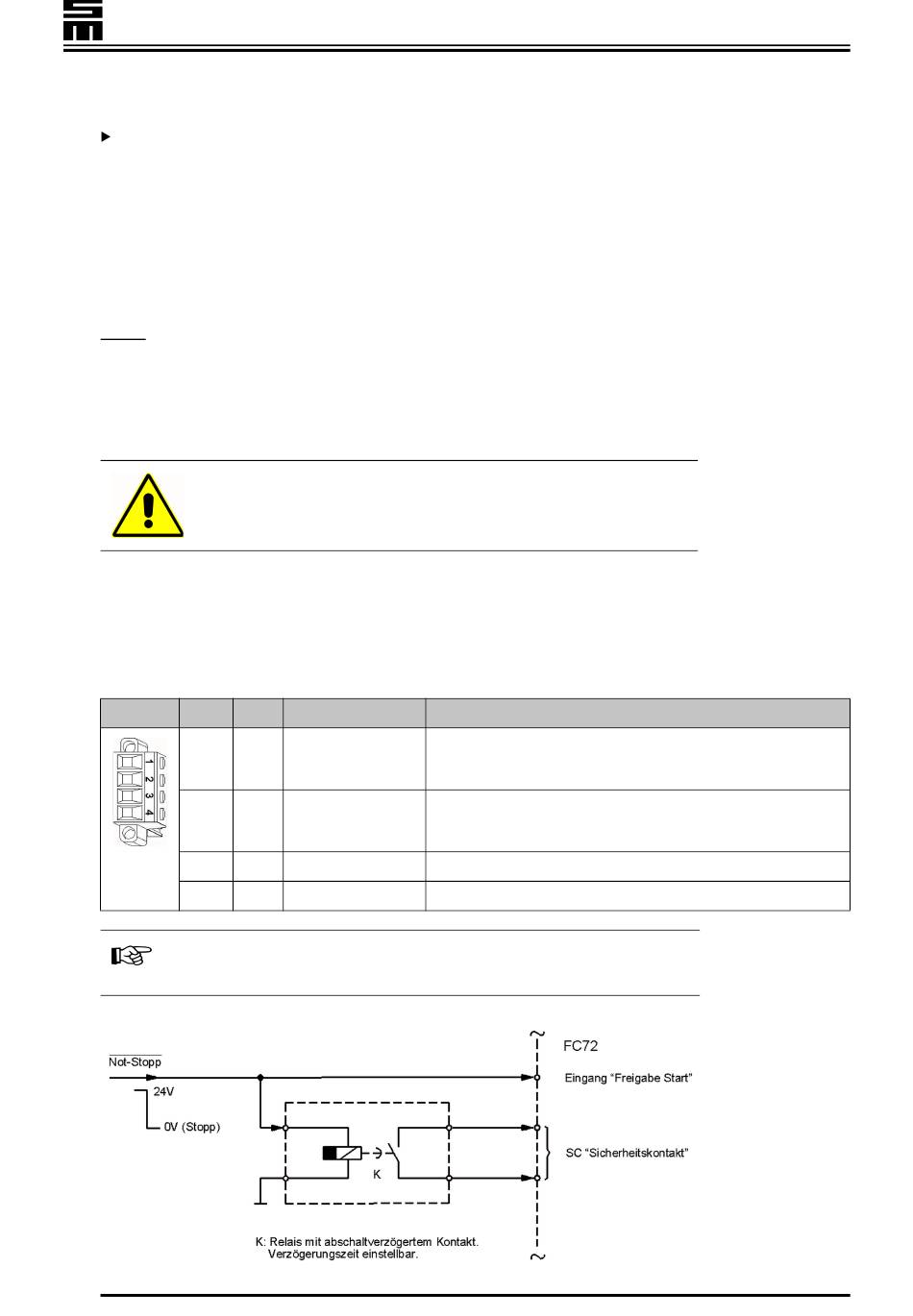

Auf der Frontplatte des Umrichters befindet sich diese Steck-/Schraubverbindung,
von der 2 Kontakte als Sicherheitskontakt (für eventuell gewünschte Sicherheits-
funktionen wie z.B. Notstopp) genutzt werden können. Wenn keine Verbindung über
diese Klemmen besteht, wird die Ansteuerung der Endstufentransistoren unterbro-
chen. Dieses ist eine reine Hardwarelösung. Wird dieser Sicherheitskontakt im Falle
eines Notstopps über ein abschaltverzögertes Relais geschaltet, kann vor Abschal-
tung des Leistungsteils ein geführter Stoppvorgang (Software) für die Motorspindel
erfolgen.
Vorteil: Der Motor steht bereits bei Abschaltung und „trudelt" nicht aus.
Der Eingang entspricht der Kategorie 1 gemäß EN 954-1 und ist ähnlich SIL1 gemäß
IEC 61508. Zum Erlangen einer höheren Kategorie muss eine TÜV bzw. BG geprüfte
Sicherheits-Relais-Kombination für Not-Aus-Befehlseinrichtungen, Verriegelungs-
einrichtungen u.ä. eingesetzt werden (z.B. SRB-NA-R-C.19 von SCHMERSAL).
Achtung
Es dürfen an die SC-Kontakte keine Potentiale (z.B. 24 V oder Mas-
se) angelegt werden.
Sollen die Möglichkeiten dieses Sicherheitskontaktes nicht genutzt werden, müssen
beide Pins mit einer Drahtbrücke verbunden werden. Des Weiteren befinden sich
hier die Anschlüsse für die externe Versorgung mit 24 V
Die Klemmen sind für feindrähtige Kabel bis 2,5 mm
Pin
E/A
1
E
2
E
3
E
4
E
Das Relais wird nicht mit dem Frequenzumrichter mitgeliefert.
Frequenzumrichter
Bezeichnung
Funktion
SC
Sicherheitskontakt. Besteht keine Verbindung zum Pin 2 dieses Stek-
kers, werden die Endstufen deaktiviert und damit die Leistungszufuhr
zum Motor getrennt.
SC
Sicherheitskontakt. Besteht keine Verbindung zum Pin 1 dieses Stek-
kers, werden die Endstufen deaktiviert und damit die Leistungszufuhr
zum Motor getrennt.
24 V-Input
Externe Spannungsversorgung +24 V, Stromaufnahme max. 3,0 A
24 V-GND
Externe Spannungsversorgung Masse, Bezugspunkt für Pin 3.
FC72C
(24 V-Input/GND).
DC
2
geeignet.
Gerätebeschreibung
55
