S701-724 Betriebsanleitung | 9 Elektrische Installation

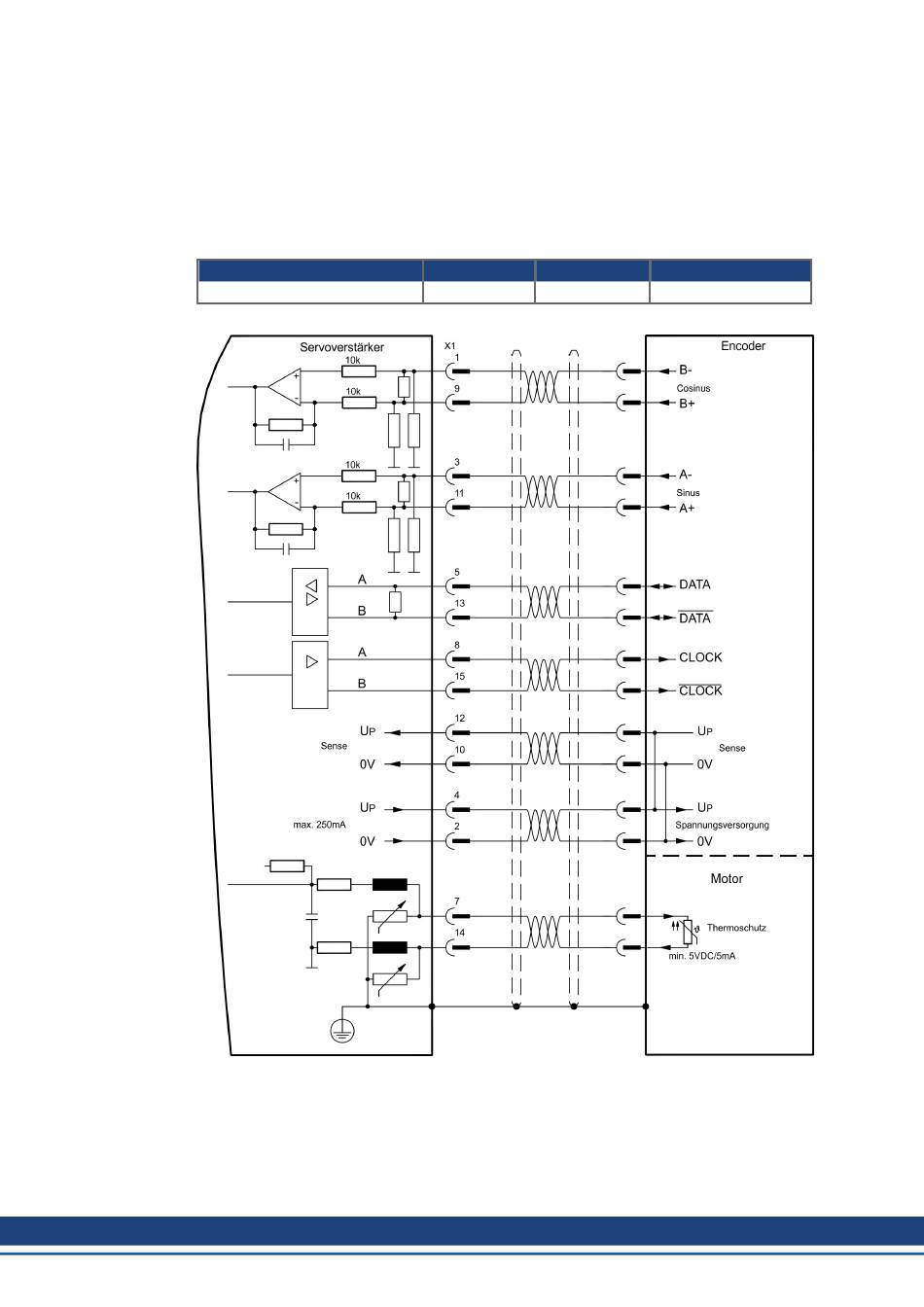

9.12.9 Sinus Encoder mit SSI (X1)

Anschluss von sinus-cosinus Encodern mit SSI Interface als lineares Rückführsystem (pri-
mär, (➜ # 78)).
Die Temperaturüberwachung im Motor wird an X1 angeschlossen und dort ausgewertet. Mit
unserem konfektionierten Encoder-Anschlusskabel sind alle Signale verbunden. Bei geplan-
ter Leitungslänge über 50 m sprechen Sie mit unserer Applikationsabteilung.
Grenzfrequenz (sin, cos): 350 kHz
Gebertyp
SinCos SSI 5V linear
Versorgungsspannung des Gebers auf X1 einschalten: ENCVON auf 1 setzen.
88 Kollmorgen | kdn.kollmorgen.com | Juli 2019
FBTYPE EXTPOS
26 -
GEARMODE
-
