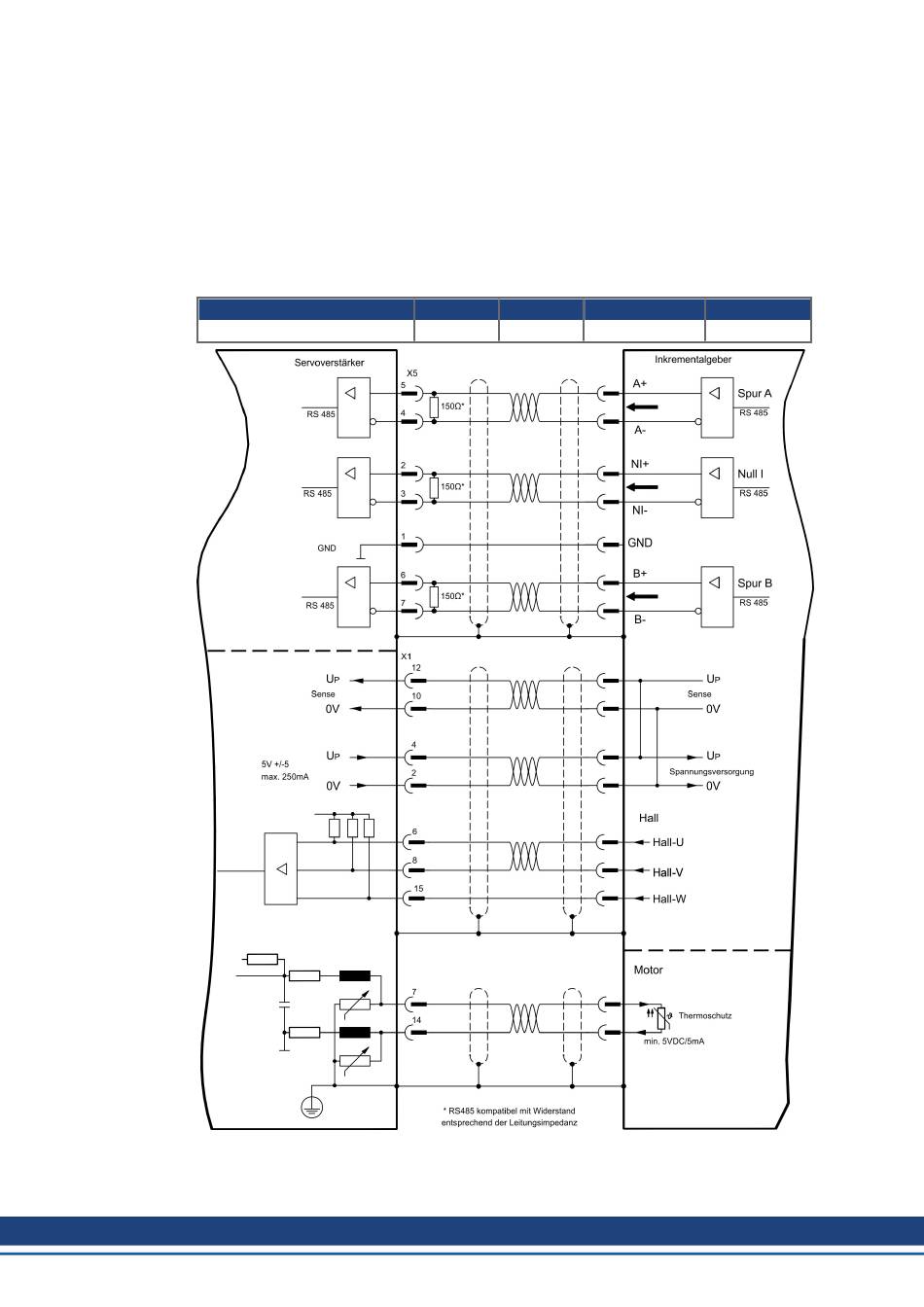

11.2.3.1.2 Inkrementalgeber ROD (AquadB) 5V mit Hall (X5, X1)
Anschluss eines 5V-Inkrementalgebers (ROD, AquadB) und eines Hall-Gebers als Rück-
führeinheit (primär, (➜ # 79)). Für die Kommutierung wird der Hall-Geber und für die Auf-
lösung der Inkrementalgeber verwendet.
Spannungsversorgung für den Geber und Temperaturüberwachung des Motors werden über
X1 am Verstärker angeschlossen. Temperaturüberwachung im Motor wird an X1 ange-
schlossen und dort ausgewertet.
Bei geplanter Leitungslänge über 25m sprechen Sie bitte mit unserer Applikationsabteilung.
Grenzfrequenz an X5: 1,5 MHz, an X1: 350 kHz
