Typenschlüssel - Kollmorgen S700 Serie Betriebsanleitung

S701-724 Betriebsanleitung | 6 Produktidentifizierung

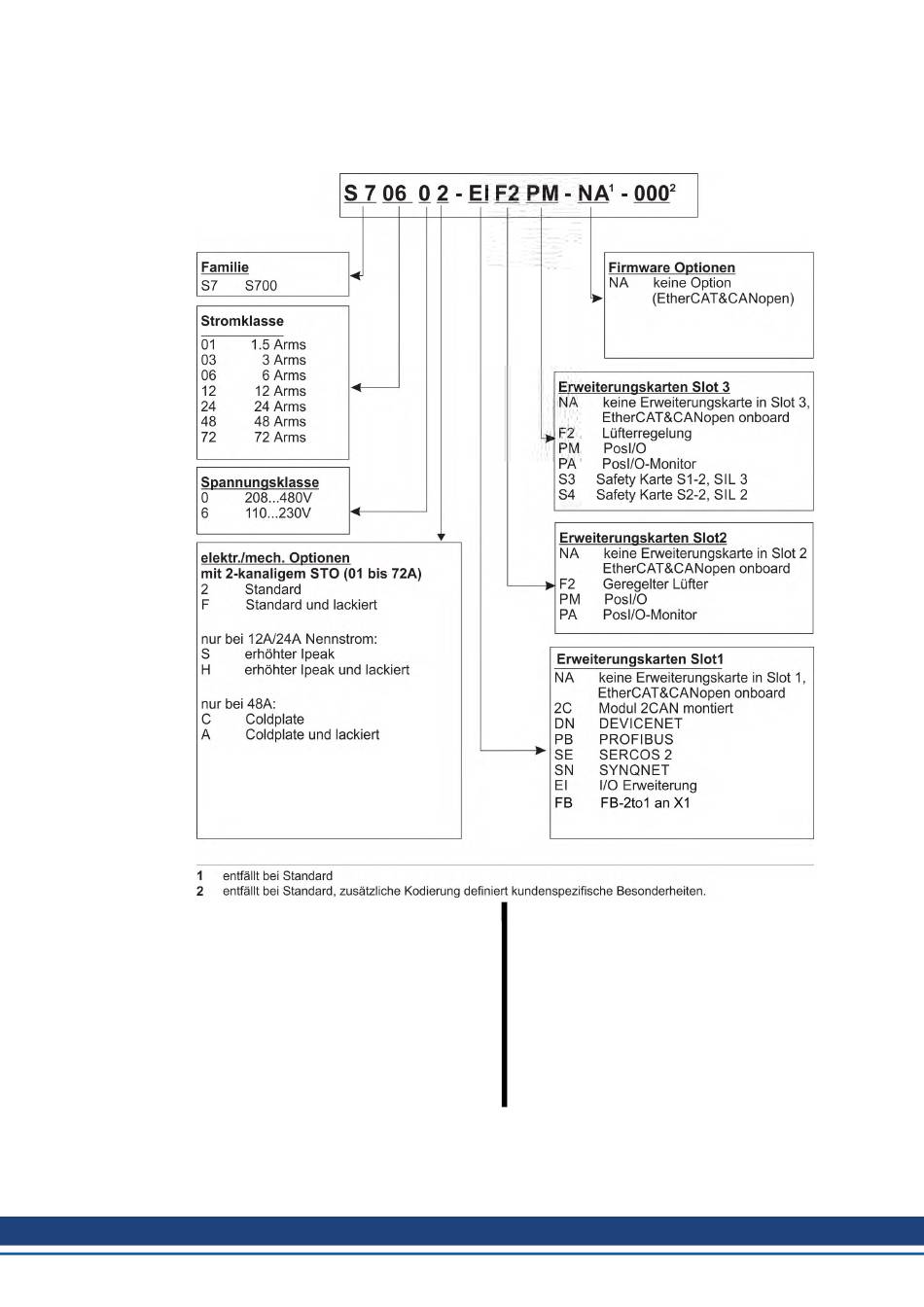

6.3 Typenschlüssel
Benutzen Sie den Typenschlüssel zur Produktidentifizierung, jedoch nicht für den Bestell-
prozess, da nicht immer alle Merkmal-Kombinationen technisch möglich sind.
Beispiel 1: S70602-EIF2PM-NA-000
S7
06
0
2
EI
F2
PM
NA
000
26 Kollmorgen | kdn.kollmorgen.com | Juli 2019
S700
6A Nennstrom
Versorgungsspannung 208...480V
keine elektr. oder mech. Option
I/O Erweiterungskarte in Slot 1
Erweiterungskarte Geregelter Lüfter Slot 2
PosI/O-Karte in Slot 3
Standard (EtherCAT&CANopen onboard)
keine kundespezifische Besonderheit
Beispiel 2: S7126S-EIF2S4-NA-000
S7 S700
12 12A Nennstrom
6 Versorgungsspannung 110...230V
S erhöhter Ipeak (30A)
EI I/O Erweiterungskarte in Slot 1
F2 Erweiterungskarte Geregelter Lüfter Slot 2
S4 Safety Karte S2-2 in Slot 3
NA Standard (EtherCAT&CANopen onboard)
000 keine kundespezifische Besonderheit
