Inbetriebnahme
D. Bedientasten mit Kontroll-Anzeigen (LED)
Taste
13 [Hand On]
14 Off/Reset
5
5
15 Auto on
Tabelle 5.4 Legende zu Abbildung 5.1, Abschnitt D
WARNUNG
ELEKTRISCHE GEFAHR
Auch nach dem Drücken der [Off/Reset]-Taste liegt
weiterhin Spannung an den Klemmen des Frequenzum-
richters an. Durch Drücken der Taste [Off/Reset] wird der
Frequenzumrichter nicht von der Netzversorgung
getrennt. Ein Berühren spannungsführender Teile kann
zu schweren Verletzungen oder zum Tod führen!
•
Berühren Sie keine spannungsführenden Teile!
5.3.2 Die Funktion der Rechtspfeil-Taste am
LCP 101
Drücken Sie [►], um die 4 Ziffern in der Anzeige einzeln zu
ändern. Wenn Sie [►] einmal drücken, bewegt sich der
Cursor zur ersten Ziffer, und diese Ziffer beginnt zu
blinken, wie in Abbildung 5.3 gezeigt. Drücken Sie [
zum Ändern der Werte. Durch Drücken von [►] ändert sich
der Wert der Ziffern nicht und das Dezimalkomma wird
nicht verschoben.
26
VLT
Funktion
Drücken Sie diese Taste, um den Frequenzum-
richter im Handbetrieb (Ort-Steuerung) zu
starten.
•
Ein externes Stoppsignal über Steuersignale
oder serielle Kommunikation hebt den
Handbetrieb auf.
Diese Taste dient dazu, den Motor zu stoppen,
jedoch ohne Unterbrechung der Stromver-
sorgung zum Frequenzumrichter, oder dazu,
den Frequenzumrichter nach Behebung eines
Fehlers manuell zurückzusetzen.
Diese Taste versetzt das System in den
Fernbetrieb (Autobetrieb).
•
Sie reagiert auf einen externen Startbefehl
über Steuerklemmen oder serielle
Kommunikation.
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
®
Midi Drive Frequenzumrichter 280

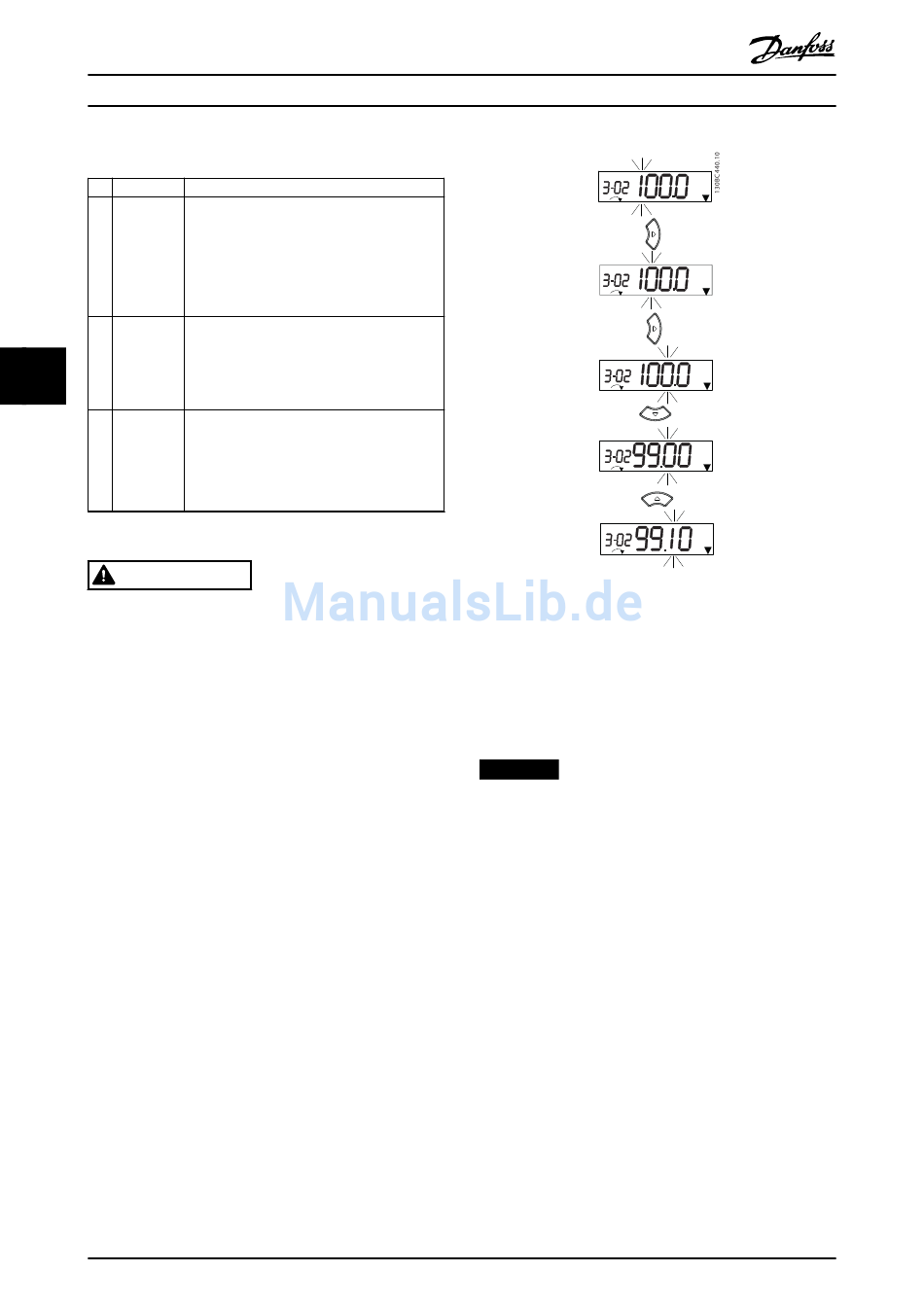

Abbildung 5.3 Funktion der Rechtspfeil-Taste
Sie können [►] auch zum Bewegen zwischen Parameter-
gruppen verwenden. Drücken Sie im Hauptmenü [►], um
zum ersten Parameter in der nächsten Parametergruppe zu
wechseln (z. B. zum Bewegen von Parameter 0-03 Länder-
einstellungen [0] International zu
Parameter 1-00 Regelverfahren [0] Drehzahlsteuerung).
HINWEIS
Bei der Inbetriebnahme zeigt die LCP die Meldung
INITIALISIERUNG an. Wenn diese Meldung nicht mehr
angezeigt wird, ist der Frequenzumrichter betriebsbereit.
Das Hinzufügen oder Entfernen von Optionen kann die
Inbetriebnahme verzögern.
▲
▼
5.3.3 Quick-Menü am LCP 101
] [
]
Über das Quick-Menü können Sie auf die am häufigsten
verwendeten Parameter zugreifen.
1.
Drücken Sie zum Aufrufen des Quick-Menüs die
[Menu]-Taste, bis der Anzeiger im Display auf dem
Quick-Menü steht.
2.
Wählen Sie mithilfe der Tasten [
QM1 oder QM2, und drücken Sie dann [OK].
3.
Navigieren Sie mit den Tasten [
Parameter im Quick-Menü.
4.
Drücken Sie zur Auswahl eines Parameters [OK].
5.
Drücken Sie [
tereinstellung zu ändern.
Setup 1
Setup 1
Setup 1
Setup 1
Setup 1
▲
▼
] [
] entweder
▲
▼
] [
] durch die
▲
▼
] [
], um den Wert einer Parame-
MG07A303
