3. Uzstādīšana
Brīdinājums
Elektriskais savienojums jāveic
pilnvarotam speciālistam saskaņā ar valstī
spēkā esošiem noteikumiem un attiecīgo
elektrisko shēmu.
Jāpārbauda, vai barošanas spriegums un frekvence
atbilst pases datu plāksnītē norādītajām vērtībām.
Pievienojiet LT 200, kā norādīts zemāk.
L N
250 mA T
230 VAC 50/60Hz

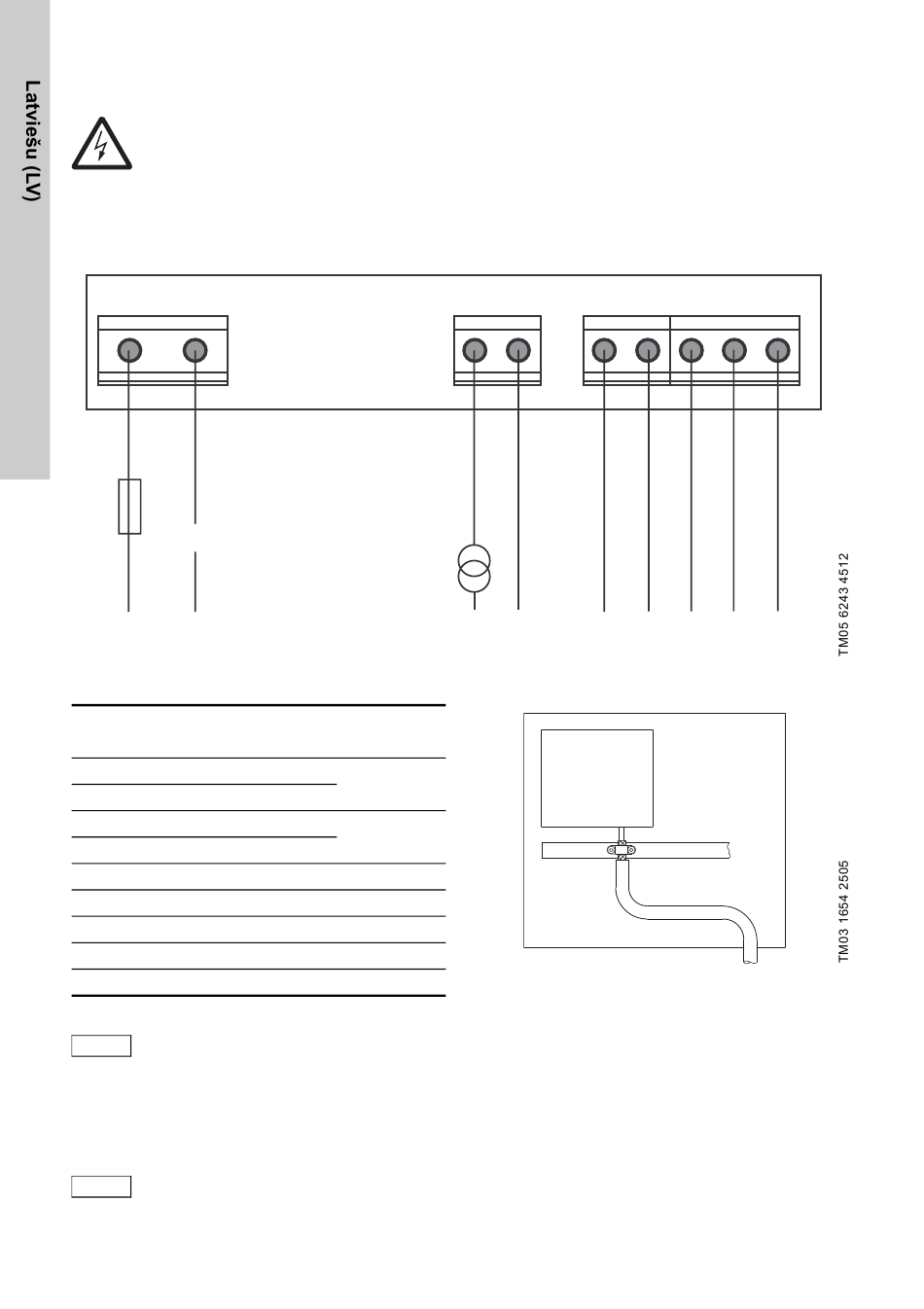

1. ilustr. Savienojumi ar LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Brīdinājums
Uzmanību
Uzstādiet 250 mA T ārējo drošinātāju, kā
parādīts 1. ilustrācijā.
Savienojiet 2 vadu līmeņa devēju ar 4-20 mA jaudas
strāvu starp spailēm Ub un Io. Ub nodrošina 24 VDC
nominālo izejas spriegumu.
Ar metāla skavu savienojiet kabeļa sietu
no spiediena devēja ar kastes zemēto
Uzmanību
metāla aizmugures plāksni, kur tiks
uzstādīts LT 200.
90
Spiediena devējs
Citi
CU 21X
savienojumi
-
230 V
-
-
4-20 mA
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1
4-20 mA
LT 200
CU 351
2. ilustr. Kabeļa sieta zemēšana
2 3 4 G
