4. Asetukset ja käyttö
Kun LT 200 on kytketty verkkovirtaan, näytöllä näkyy
yleensä todellinen pinnankorkeus (nostokorkeus
metreinä). Jos paineanturia ei ole kytketty (todelliset
tuloarvot < 4 mA), näytöllä näkyy "---", joka on
merkki johdinkatkoksesta/anturiviasta.

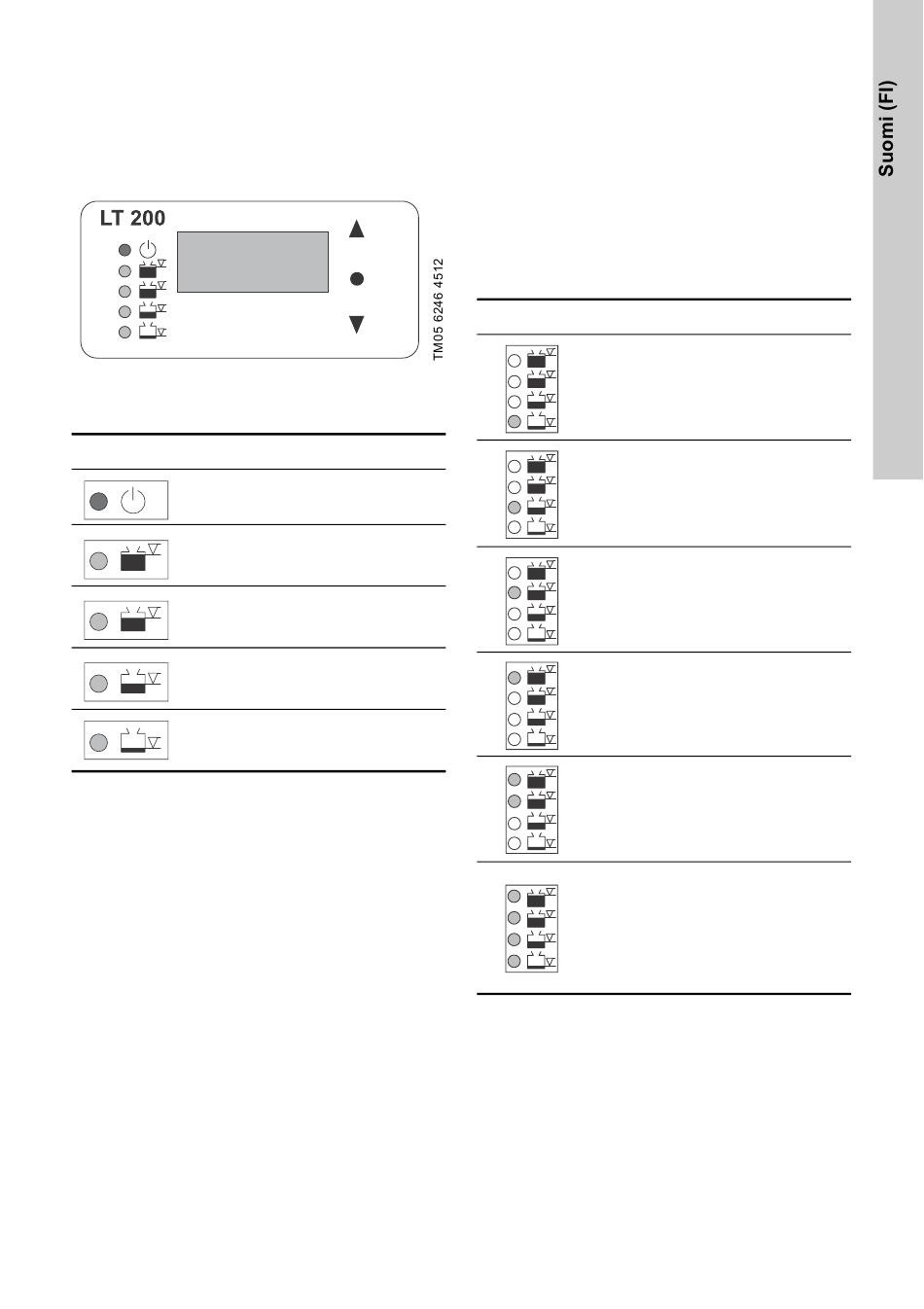

Kuva 5 LT 200:n ohjauspaneeli
Viidellä LED-valolla on seuraavat toiminnot:
Merkkivalo Kuvaus
Palaa, kun LT 200 on kytketty verk-
kovirtaan ja toimii normaalisti.
Pinnankorkeus on suurempi kuin
asetuspiste L4, lähtö L4 on akti-
voitu.
Pinnankorkeus on suurempi kuin
asetuspiste L3, lähtö L3 on akti-
voitu.
Pinnankorkeus on suurempi kuin
asetuspiste L2, lähtö L2 on akti-
voitu.
Pinnankorkeus on suurempi kuin
asetuspiste L1, lähtö L1 on akti-
voitu.

4.1 Asetus

LT 200 voidaan mukauttaa käyttökohteeseen sopi-
vaksi asettamalla seuraavat parametrit:
• paineanturin alue
• säädinten LC, LCD 108 tai LC, LCD 110 valinta
• neljä asetuspistettä neljän pinnankorkeuslähdön
(L1-L4) aktivointia varten
Parametrien lukeminen
Parametrien nykyiset asetukset näkyvät painamalla
[ ∧ ] ja [ ∨ ]. Vilkkuvat keltaiset LED-valot kertovat
näytöllä näkyvän parametrin merkityksen:
Merkkivalo Kuvaus
Asetuspiste L1
Asetuspiste L2
Asetuspiste L3
Asetuspiste L4
Paineanturin asetuspiste (pinnan-
korkeus metreinä suhteessa 20
mA:n virtaan, koko alue)
Jos LT 200 on kytketty säätimeen
LC tai LCD 108, lähdöt L1 ja L2 on
aktivoitu (+5 V), kuten myös lähdöt
L3 ja L4 (0 V).
Jos LT 200 on kytketty säätimeen
LC tai LCD 110, kaikki lähdöt on
aktivoitu (+5 V).
Jos painikkeita ei paineta kahdeksaan sekuntiin,
näyttö ja keltaiset LED-valot palaavat normaalitilaan
ja kertovat nykyisen pinnankorkeuden.
