3. Installation
Warnung
Der elektrische Anschluss darf nur von
einer Elektro-Fachkraft in Übereinstim-
mung mit den örtlichen Vorschriften und
unter Beachtung des zugehörigen Schalt-
plans vorgenommen werden.
Es ist unbedingt darauf zu achten, dass die auf dem
Typenschild angegebene Spannung und Frequenz mit
der vorhandenen Netzversorgung übereinstimmen.

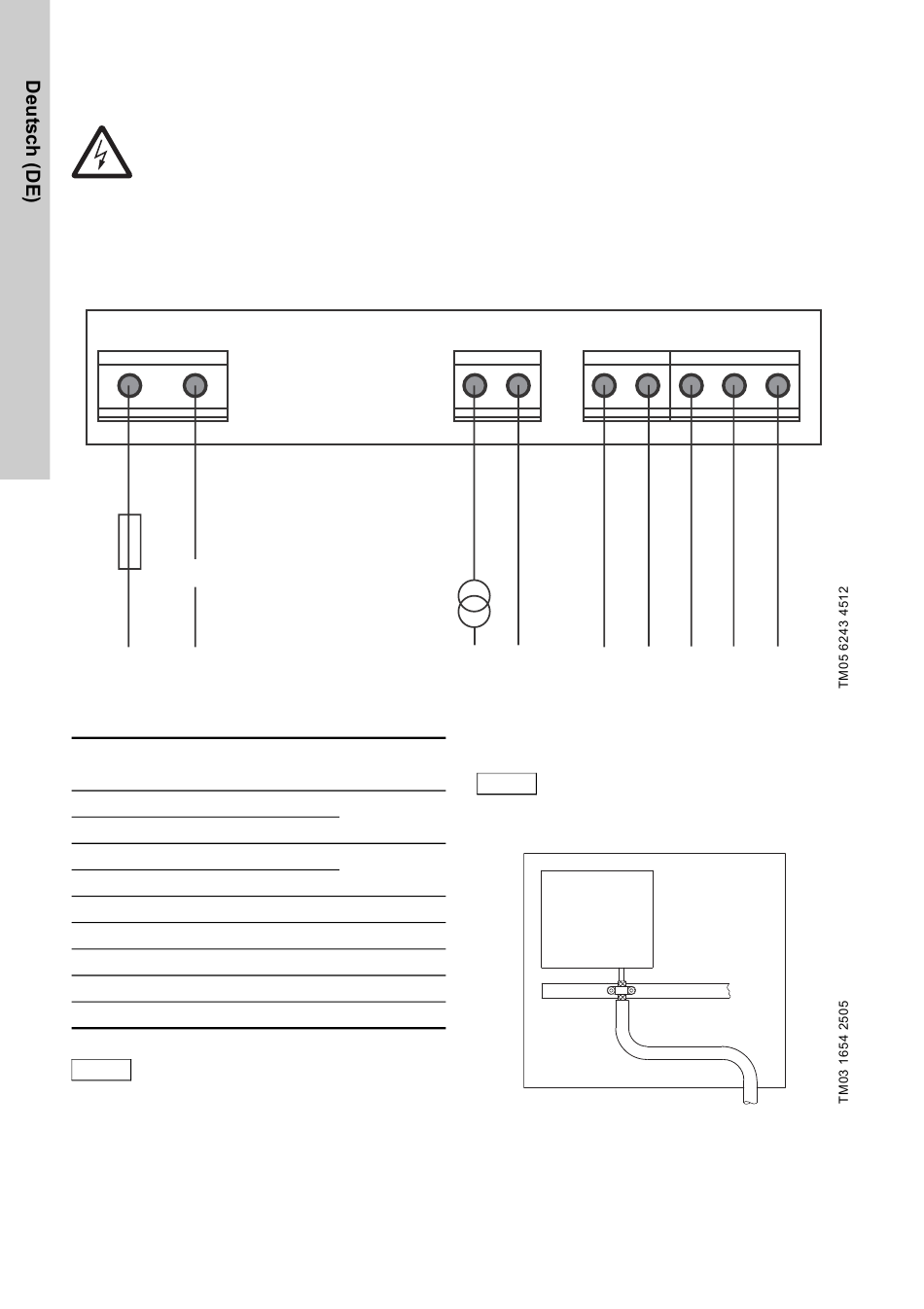

LT 200 wie unten abgebildet anschließen.
L
N
250 mA T
230 VAC 50/60Hz
Abb. 1
Anschlüsse an LT 200
LC,
LC,
LT 200
LCD 108
LCD 110
L
-
-
N
-
-
U
-
-
B
I
-
-
O
1
12
12
2
22
22
3
32
32
4
42
42
G
31
98
Warnung
Achtung
Eine externe Sicherung mit 250 mA T
anschließen wie in Abb.
Einen 2-Draht-Niveaugeber mit Stromusgang von
4-20 mA zwischen Klemme Ub und Io anschließen.
Ub liefert eine Bemessungsausgangsspannung von
24 VDC.
24
4-20 mA
Weitere
CU 21X
Anschlüsse
-
230 V
-
-
4-20 mA
-
1
-
2
-
3
-
4
-
G
-
1
dargestellt.
U
I
1
B
O
+
1
Drucksensor
Mit einer Metallklemme den Schirm des
Kabels vom Druckgeber mit der geerdeten
Achtung
metallenen Hinterwand der Dose verbin-
den, an der die LT 200 angeschlossen
werden soll.
LT 200
CU 351
Abb. 2
Erden des Kabelschirms
2
3
4
G
2
3
4
G
