3. Монтаж
Попередження
Електричні під'єднання мають
виконуватись особою, що має належний
дозвіл у відповідності до місцевих
нормативів та відповідних монтажних
схем.
Перевірте, щоб напруга та частота електромережі
відповідали значенням, вказаним на заводській
табличці насоса.
Підключіть LT 200, як показано нижче.
L N
250 mA T
230 VAC 50/60Hz

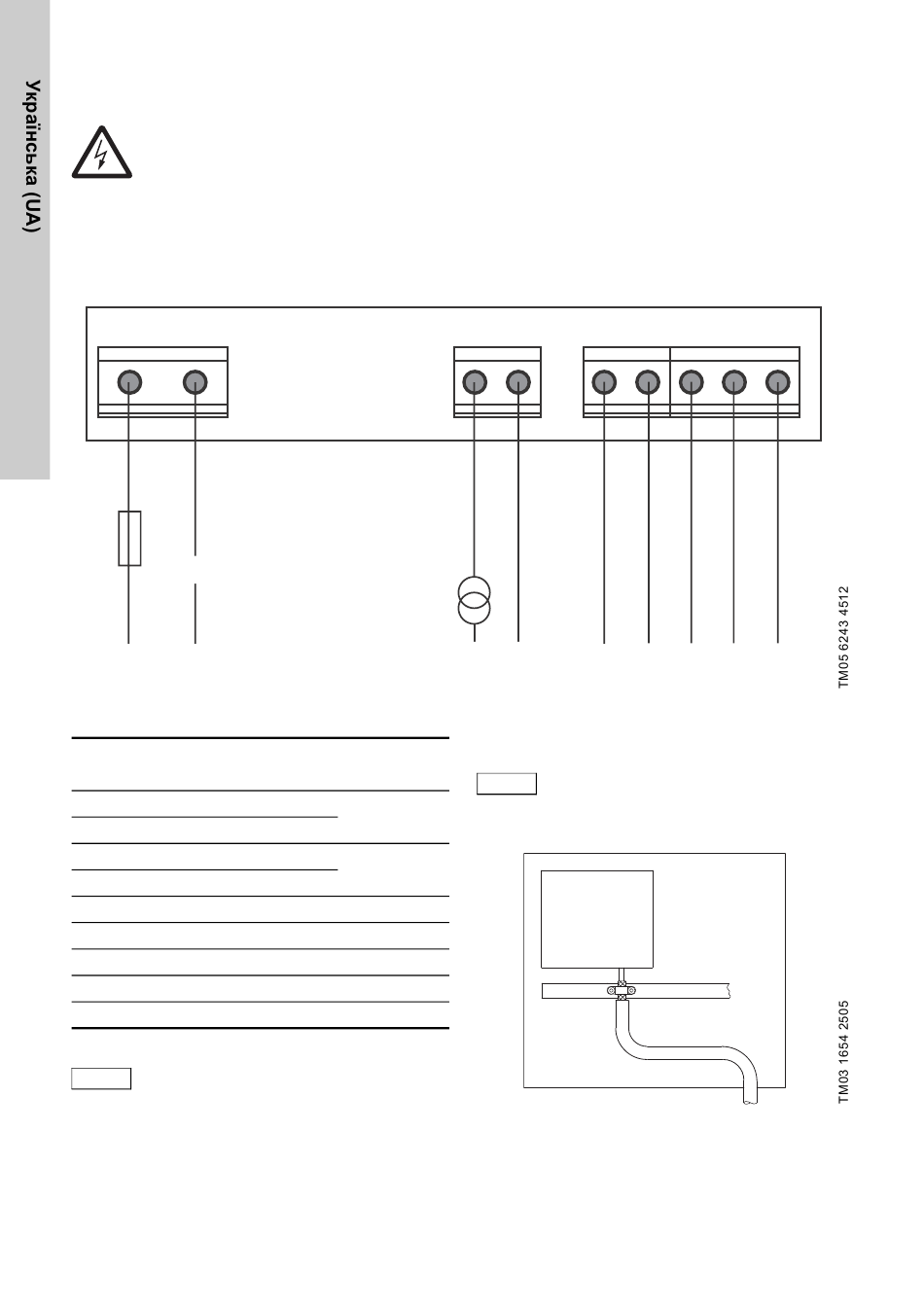

Рис. 1 Підключення до LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Попередження
Увага
Встановіть зовнішній топкий запобіжник
250 мА T, як показано на мал. 1.
Підключіть 2-проводовий датчик рівня з вихідним
струмом 4-20 мА між клемами Ub та Io.
Ub забезпечує номінальну вихідну напругу = 24 В.
150
Інші
CU 21X
підключення
-
230 В
-
-
4-20 мА
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1
4-20 mA
Датчик тиску
Підключіть екран кабелю від датчика
тиску через металеву скобу до
Увага заземленої металевої задньої стінки
ящика, де повинен бути встановлений
LT 200.
LT 200
CU 351
Рис. 2 Заземлення екрана кабелю
2 3 4 G
2 3 4 G
