3.3 到LC、LCD 110的连接
将端子G连接到CU 21X的端子G或LC、LCD 110中热
继电器的端子98。 见接线图。
小心
不要将G连接到LC、LCD 110的端子11。
LT 200
1 2 3 4 G

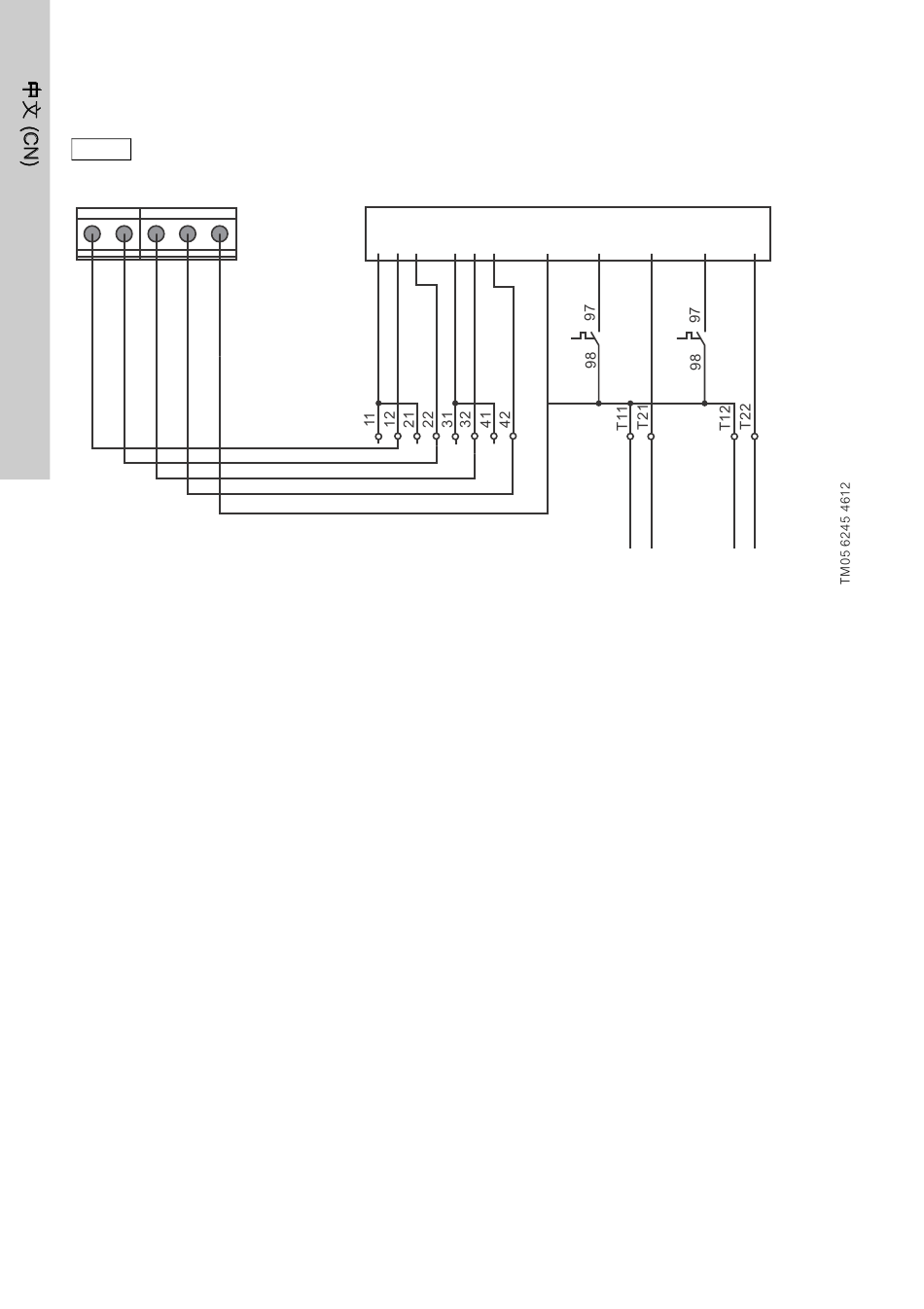

图 4 到LC、LCD 110的连接
158
CU 21X.XXX.X
AC 1 2 G 3 4
X2
液位开关或电极 液位开关或遥控开关
G S1 T1 S2
1F2 1F3
X2 X2
电机1
热保护线 热保护线
T2
电机2
