3. Installazione
Avvertenza
I collegamenti elettrici devono essere
effettuati da personale autorizzato
secondo la vigente normativa e secondo lo
schema elettrico.
Verificare che la tensione e la frequenza di rete corri-
spondano ai valori indicati sulla targhetta di identifi-
cazione.
Collegare l'LT 200 come mostrato di seguito.
L N
250 mA T
230 VAC 50/60Hz

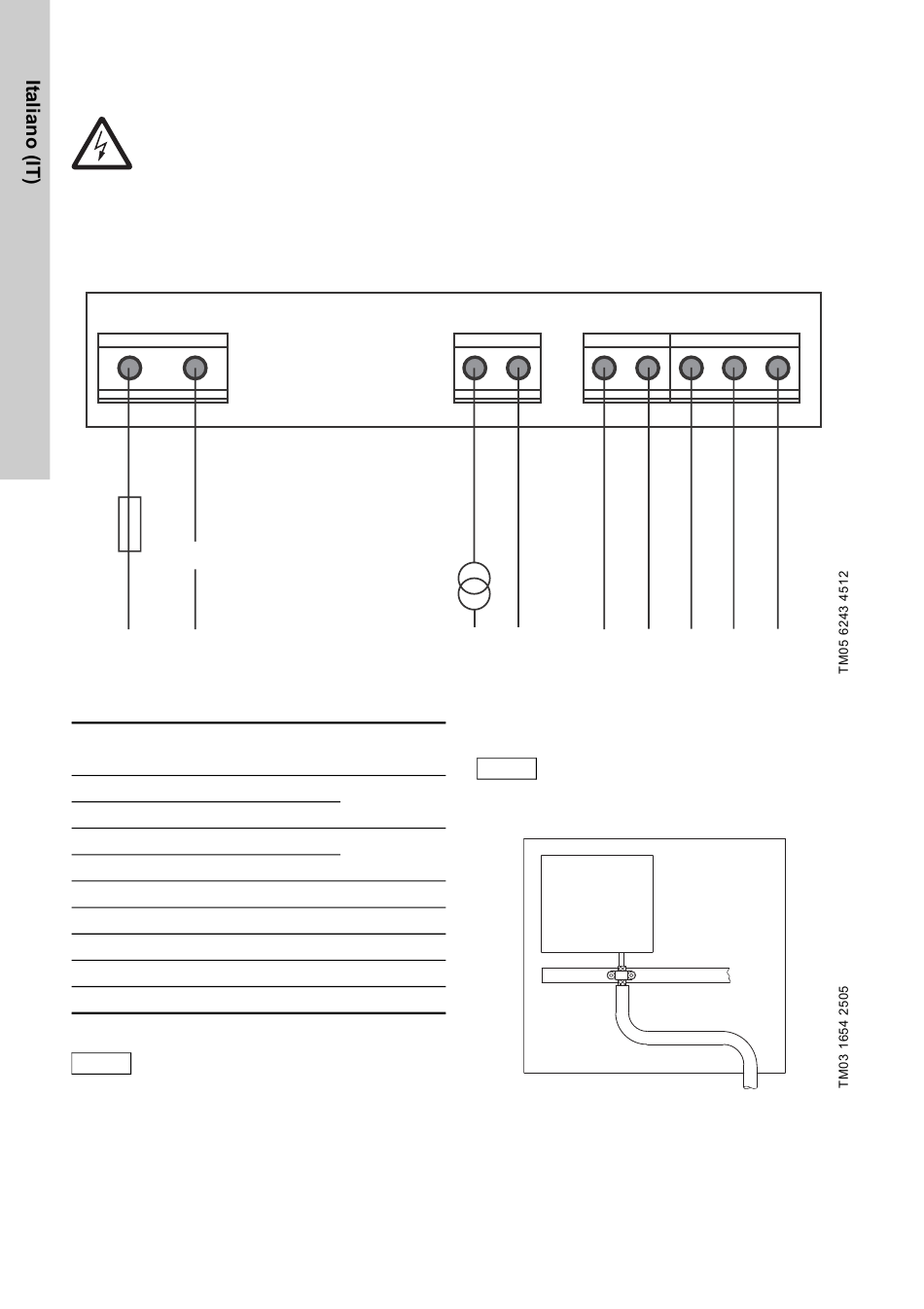

Fig. 1 Connessioni all'LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Avvertenza
Attenzione
Installare un fusibile esterno di 250 mA T
come mostrato in fig. 1.
Collegare un trasmettitore di livello a due fili, con
uscita di corrente di 4-20 mA tra i terminali Ub e Io.
Ub eroga una tensione di uscita nominale di 24 VDC.
78
4-20 mA
Trasmettitore di pressione
Altre con-
CU 21X
nessioni
-
230 V
-
-
4-20 mA
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1 2
Tramite un collarino metallico, collegare lo
schermo del cavo dal trasmettitore di pres-
Attenzione sione alla piastra metallica nera provvista
di messa a terra sulla scatola in cui deve
essere installato l'LT 200.
LT 200
CU 351
Fig. 2 Messa a terra dello schermo del cavo
2 3 4 G
3 4 G
