4. Configuração e funcionamento
Quando o LT 200 se encontra ligado à alimentação,
o visor costuma apresentar o nível efectivo
(metros de altura manométrica). Caso não haja um
transmissor de pressão ligado (a entrada de cor-
rente mede < 4 mA), o visor apresentará "---" em
alternativa, como indicação de ruptura de fios/avaria
de sensor.

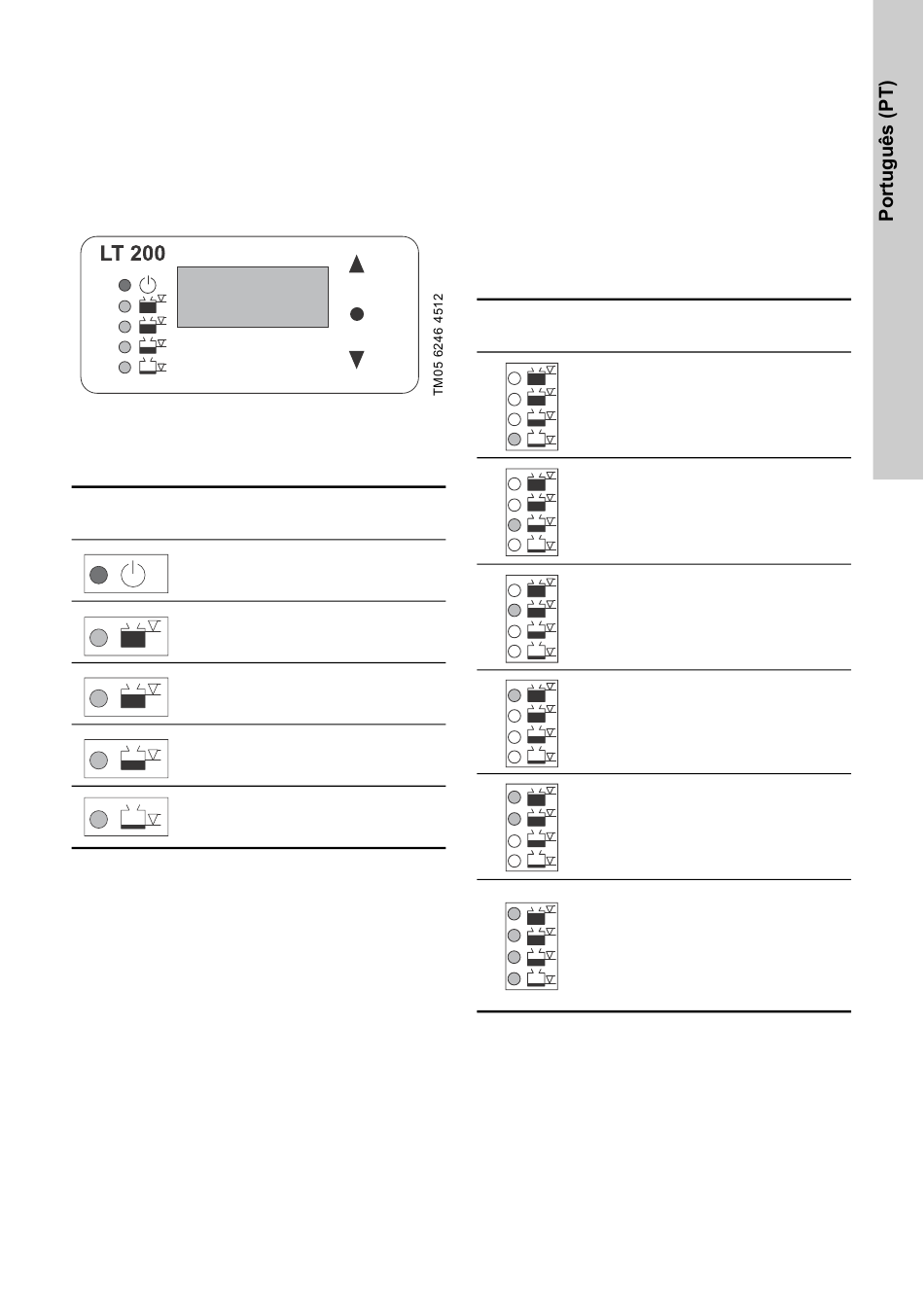

Fig. 5 Painel de controlo do LT 200
Os cinco díodos emissores de luz têm as seguintes
funções:
Indicador
Descrição
luminoso
Iluminado quando o LT 200 se
encontra ligado à alimentação e a
funcionar normalmente.
O nível é superior ao valor de
ajuste L4; a saída L4 encontra-se
activada.
O nível é superior ao valor de
ajuste L3; a saída L3 encontra-se
activada.
O nível é superior ao valor de
ajuste L2; a saída L2 encontra-se
activada.
O nível é superior ao valor de
ajuste L1; a saída L1 encontra-se
activada.
4.1 Configuração
É possível configurar os seguintes parâmetros para
adaptar o LT 200 à aplicação:
• gama do transmissor de pressão
• selecção de LC, LCD 108 ou LC, LCD 110
• quatro valores de ajuste para a activação das
quatro saídas de nível L1 a L4.
Leitura de parâmetros
Prima [ ∧ ] e [ ∨ ] para visualizar as configurações de
parâmetro efectivas. Os díodos amarelos intermiten-
tes indicam que parâmetro está a ser visualizado:
Indicador
Descrição
luminoso
Valor de ajuste L1
Valor de ajuste L2
Valor de ajuste L3
Valor de ajuste L4
Valor de ajuste para o transmissor
de pressão (nível em metros cor-
respondente a 20 mA, escala total)
Se o LT 200 estiver ligado ao LC ou
LCD 108, as saídas L1 e L2 encon-
tram-se activadas, +5 V, e L3 e L4
encontram-se activadas, 0 V.
Se o LT 200 estiver ligado ao LC ou
LCD 110, todas as saídas se
encontram activadas, +5 V.
Caso nenhum botão seja premido durante mais de
oito segundos, o visor e os díodos de luz amarela
regressarão à indicação normal do nível efectivo.
