4. Nastavitev in delovanje

Ko je LT 200 priključen na napajanje, zaslon
običajno prikaže dejansko raven (metrska glava).
Če ni priključen noben tlačni oddajnik (trenutne
vhodne meritve < 4 mA), bo zaslon prikazal "---", kot
znak prekinitve žice/napake senzorja.

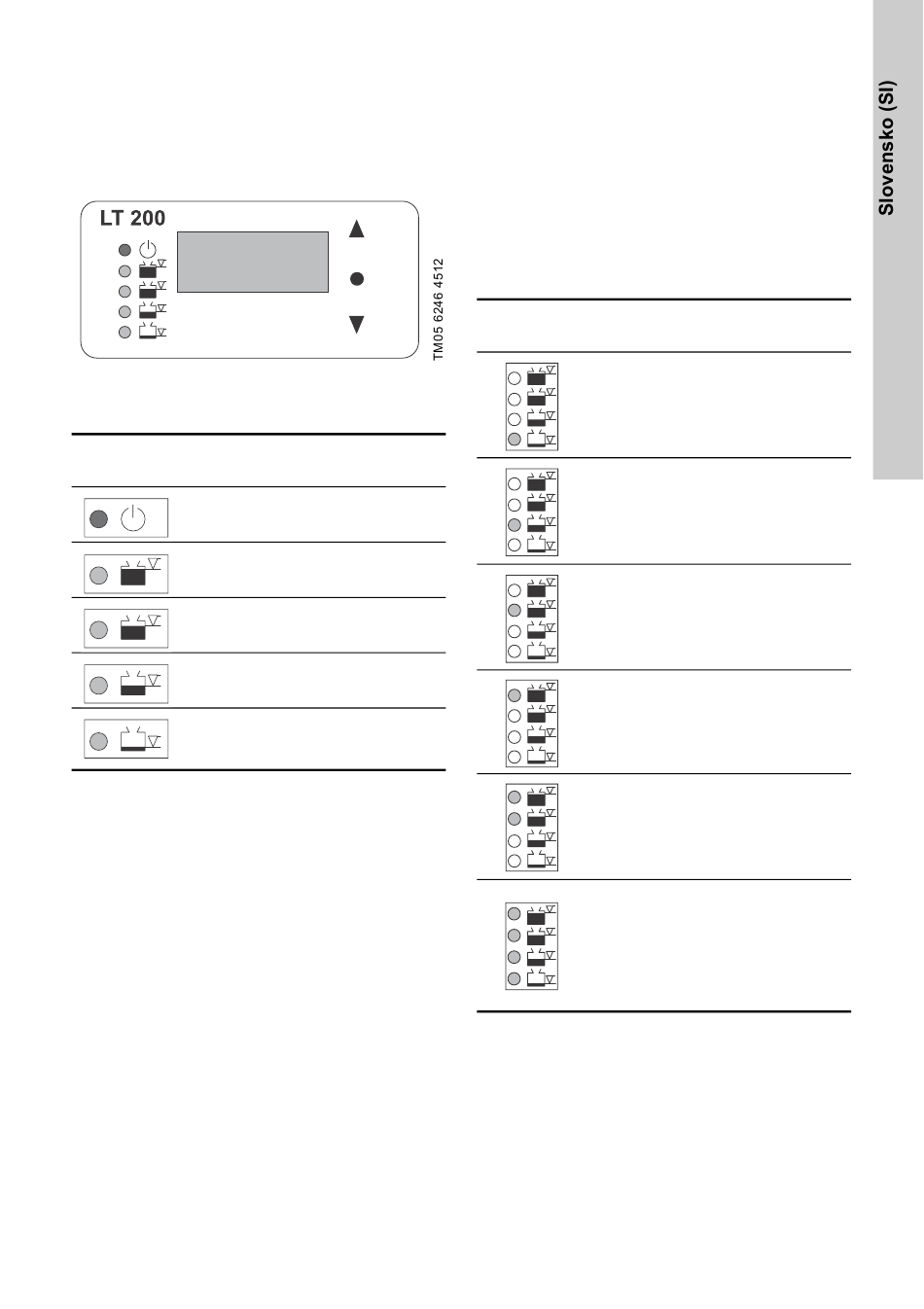

Slika 5 Krmilna plošča LT 200
Pet svetlobnih diod ima naslednje funkcije:
Kontrolna
Opis
lučka
Osvetljene, ko je LT 200 priključen
na napajanje in deluje normano.
Raven je višja od točke nastavitve
L4; izhod L4 je aktiviran.
Raven je višja od točke nastavitve
L3; izhod L3 je aktiviran.
Raven je višja od točke nastavitve
L2; izhod L2 je aktiviran.
Raven je višja od točke nastavitve
L1; izhod L1 je aktiviran.

4.1 Nastavitev

Te parametre lahko nastavite tako, da LT 200
prilagodijo za uporabo:
• obseg tlačnega oddajnika
• izbor LC, LCD 108 ali LC, LCD 110
• štiri točke nastavitve za aktivacijo štirih ravni
izhodov L1 do L4.
Branje parametrov
Pritisnite [ ∧ ] in [ ∨ ] za ogled dejanskih nastavitev
parametrov. Utripanje rumenih osvetljenih diod
sporoča, kater parameter je prikazan na zaslonu:
Kontrolna
Opis
lučka
Nastavitvena točka L1
Nastavitvena točka L2
Nastavitvena točka L3
Nastavitvena točka L4
Nastavitvena točka za tlačni
oddajnik (raven v metrih v skladu z
20 mA, celoten obseg).
Če je LT 200 priključen na LC ali
LCD 108, sta izhoda L1 in L2
aktivirana, +5 V, ter izhoda L3 in L4
aktivirana, 0 V.
Če je LT 200 priključen na LC ali
LCD 110, so vsi izhodi aktivirani,
+5 V.
Če na noben gumb ne pritiskate dlje kot osem
sekund, se bodo zaslon in rumene osvetljene diode
vrnile v običajen prikaz dejanske ravni.
