3. Asennus

Varoitus
Sähköasennuksen saa suorittaa vain val-
tuutettu henkilö paikallisten määräysten ja
asianmukaisen kytkentäkaavion mukai-
sesti.
Varmista, että verkkojännite ja -taajuus vastaavat
arvokilvessä olevia tietoja.
Kytke LT 200 alla kuvatulla tavalla.
L N
250 mA T
230 VAC 50/60Hz

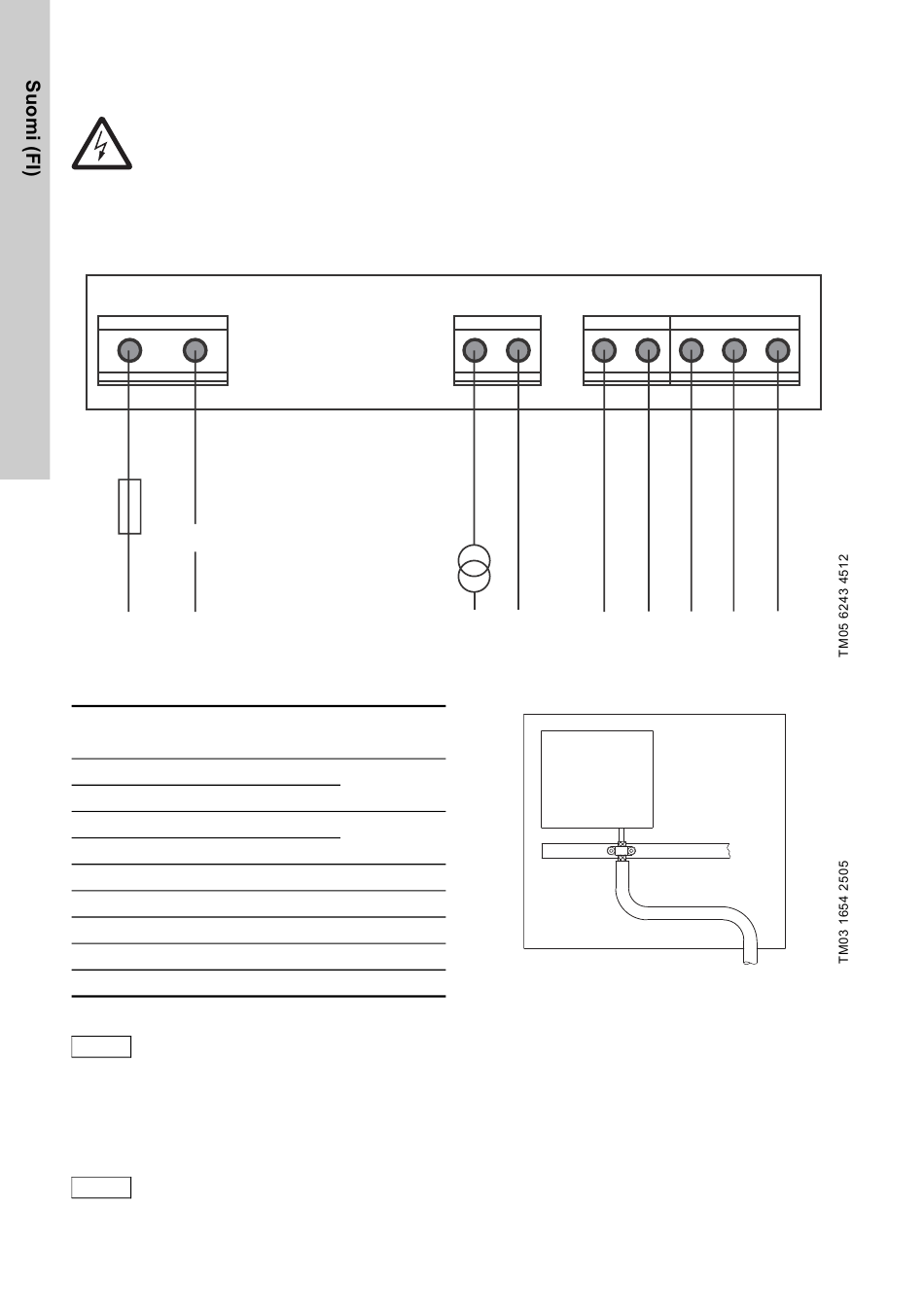

Kuva 1 LT 200 -ohjausyksikön liitännät
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Varoitus
Huomio
Erillinen sulake 250 mA T on asennettava
kuvan 1 mukaisesti.
Kytke liitäntöjen Ub ja Io väliin 2-johtoinen pinnan-
korkeusanturi, jonka virtasignaali on 4-20 mA.
Ub tuottaa 24 VDC:n nimellislähtöjännitteen.
Kytke paineanturin kaapelin suojapunos
metallisella kiinnityspannalla LT 200
Huomio
-ohjausyksikön asennuskotelon maadoitet-
tuun takalevyyn.
48
4-20 mA
Paineanturi
Muut liitän-
CU 21X
nät
-
230 V
-
-
4-20 mA
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1 2
LT 200
CU 351
Kuva 2 Kaapelin suojapunoksen maadoitus
2 3 4 G
3 4 G
