3. Montaža
Opozorilo
Električna instalacija naj bo izvedena s
strani pooblaščene osebe v skladu
z lokalnimi predpisi in veljavno shemo
električnih povezav.
Preverite, ali napajalna napetost in frekvenca
ustrezata vrednostim na tipski ploščici.
Povežite LT 200, kot je prikazano spodaj.
L N
250 mA T
230 VAC 50/60Hz

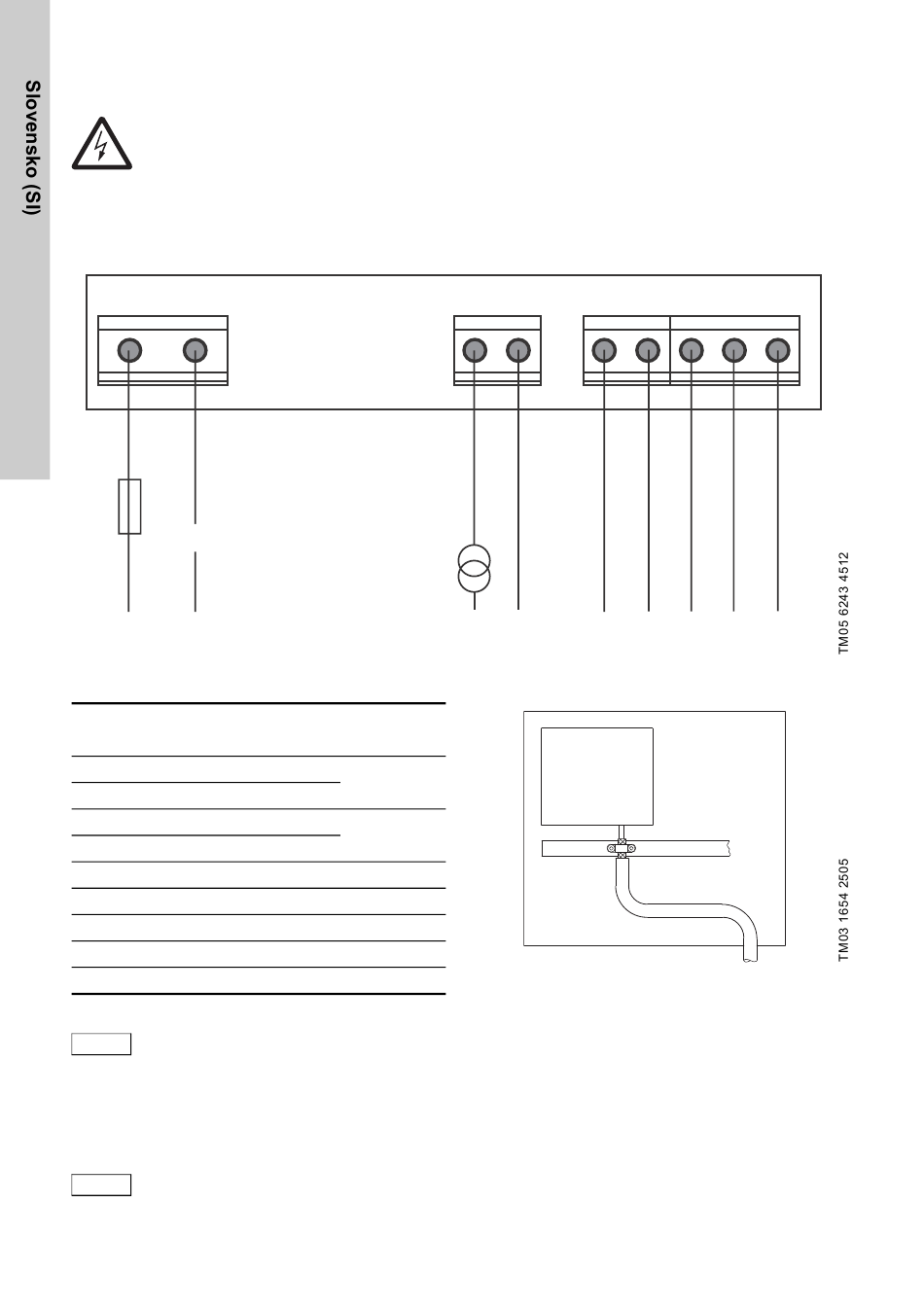

Slika 1 Priključki na LT 200
LC, LC,
LT 200
LCD 108 LCD 110
L - -
N - -
U - -
B
I - -
O
1 12 12
2 22 22
3 32 32
4 42 42
G 31 98
Opozorilo
Opozorilo
Namestite zunanjo varovalko 250 mA T,
kot je prikazano na sliki 1.
Priključite dvožični oddajnik ravni s trenutnim
izhodom 4-20 mA med terminaloma Ub in Io.
UbHpoda nominalno izhodno napetost 24 VDC.
Priključite zaslon kabla od tlačnega
oddajnika prek kovinske sponke do
Opozorilo
ozemljene kovinske podporne plošče
omarice, kjer mora biti nameščen LT 200.
138
4-20 mA
Tlačni oddajnik
Drugi
CU 21X
priključki
-
230 V
-
-
4-20 mA
-
1 -
2 -
3 -
4 -
G -
U I 1
B O
+
1 2
LT 200
CU 351
Slika 2 Ozemljitev oklopa kabla
2 3 4 G
3 4 G
