4. Настройване и работа
Когато LT 200 се свърже към захранване,
дисплеят обикновено показва моментното ниво
(в метри напор). Ако не е свързан сензор за
налягане (стойност на входния ток < 4 mA),
дисплеят ще показва "---" като индикация за
прекъсване на проводниците/неизправност на
сензора.

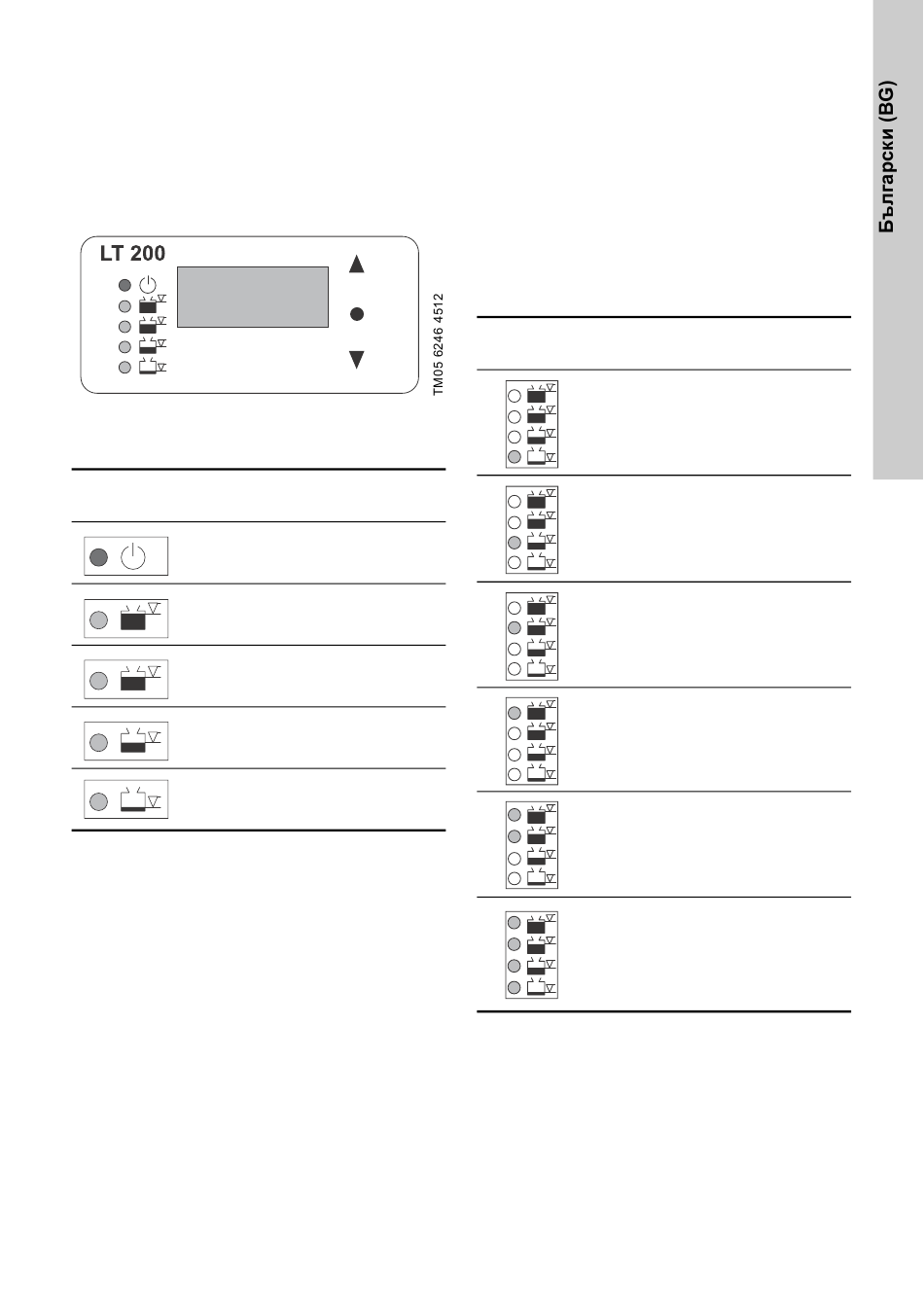

Фиг. 5 Табло за управление на LT 200
Петте светодиода имат следните функции:
Светлинен
Описание
индикатор
Свети, когато LT 200 е свързан
към захранване и функционира
нормално.
Нивото е по-високо от точката на
настройка L4; активиран е изход
L4.
Нивото е по-високо от точката на
настройка L3; активиран е изход
L3.
Нивото е по-високо от точката на
настройка L2; активиран е изход
L2.
Нивото е по-високо от точката на
настройка L1; активиран е изход
L1.
4.1 Настройка
Можете да настроите тези параметри, за да
приспособите LT 200 съобразно приложението:
• обхват на сензора за налягане
• избор на LC, LCD 108 или LC, LCD 110
• четири точки на настройка за активиране на
четирите изходни сигнала от L1 до L4.
Отчитане на параметрите
Натиснете [ ∧ ] и [ ∨ ], за да видите текущите
настройки на параметрите. Мигащите жълти
светодиоди показват кой параметър е показан на
дисплея:
Светлинен
Описание
индикатор
Точка на настройка L1
Точка на настройка L2
Точка на настройка L3
Точка на настройка L4
Точка на настройка за сензора за
налягане (ниво в метри,
съответстващо на 20 mA за
пълния обхват)
Ако LT 200 е свързан към LC или
LCD 108, активират се изходите
L1 и L2, +5 V, както и L3 и L4, 0 V.
Ако LT 200 е свързан към LC или
LCD 110, активират се всички
изходи, +5 V.
Ако не бъде натиснат бутон за повече от осем
секунди, дисплеят и жълтите светодиоди ще се
върнат към нормалната индикация на моментното
ниво.
15
