4. Configuración y funcionamiento
Normalmente, la pantalla muestra el nivel real (altura
en metros) al conectar la unidad LT 200 al suministro
eléctrico. Si aún no se ha conectado un transmisor
de presión (esto es, si la entrada de corriente recibe
< 4 mA), la pantalla mostrará "---" para manifestar
que el cable se ha roto o el sensor se ha averiado.

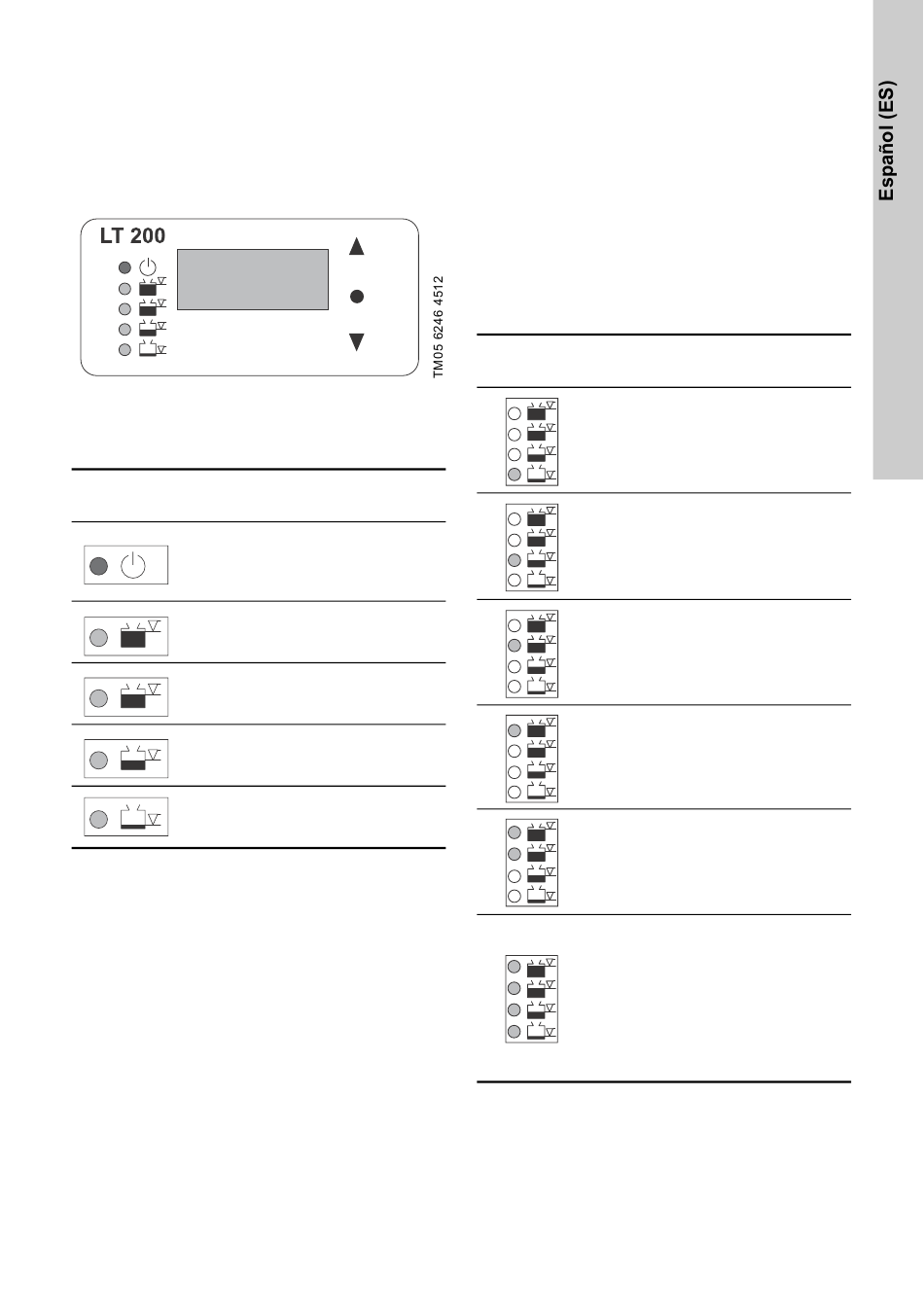

Fig. 5 Panel de control de la unidad LT 200
Los cinco indicadores luminosos proporcionan la
siguiente información:
Indicador
Descripción
luminoso
Se ilumina al conectar la unidad
LT 200 al suministro eléctrico y
cuando esta funciona normal-
mente.
El nivel es superior al punto de
ajuste L4; se ha activado la salida
L4.
El nivel es superior al punto de
ajuste L3; se ha activado la salida
L3.
El nivel es superior al punto de
ajuste L2; se ha activado la salida
L2.
El nivel es superior al punto de
ajuste L1; se ha activado la salida
L1.
4.1 Configuración
Puede ajustar los parámetros siguientes para adap-
tar la unidad LT 200 a la aplicación:
• rango del transmisor de presión;
• selección de controlador LC/LCD 108 o
LC/LCD 110; y
• cuatro puntos de ajuste para la activación de las
cuatro salidas de nivel (L1 a L4).
Lectura de parámetros
Pulse [ ∧ ] y [ ∨ ] para ver el ajuste actual de los pará-
metros. Los indicadores luminosos se iluminan en
color amarillo para indicar el parámetro cuyo ajuste
se muestra en la pantalla:
Indicador
Descripción
luminoso
Punto de ajuste L1
Punto de ajuste L2
Punto de ajuste L3
Punto de ajuste L4
Punto de ajuste del transmisor de
presión (nivel en metros correspon-
diente a 20 mA, escala completa).
Si la unidad LT 200 está conectada
a un controlador LC/LCD 108,
las salidas L1 y L2 se activarán con
+5 V, y las salidas L3 y L4 se acti-
varán con 0 V.
Si la unidad LT 200 está conectada
a un controlador LC/LCD 110,
todas las salidas se activarán con
+5 V.
Si no se pulsa ningún botón durante más de ocho
segundos, la pantalla y los indicadores luminosos de
color amarillo volverán a indicar de nuevo el nivel
real.
